Element Beschreibung
Antriebseinheit
Netz- und
Rückmeldekabel
der
Antriebseinheit
Alarm

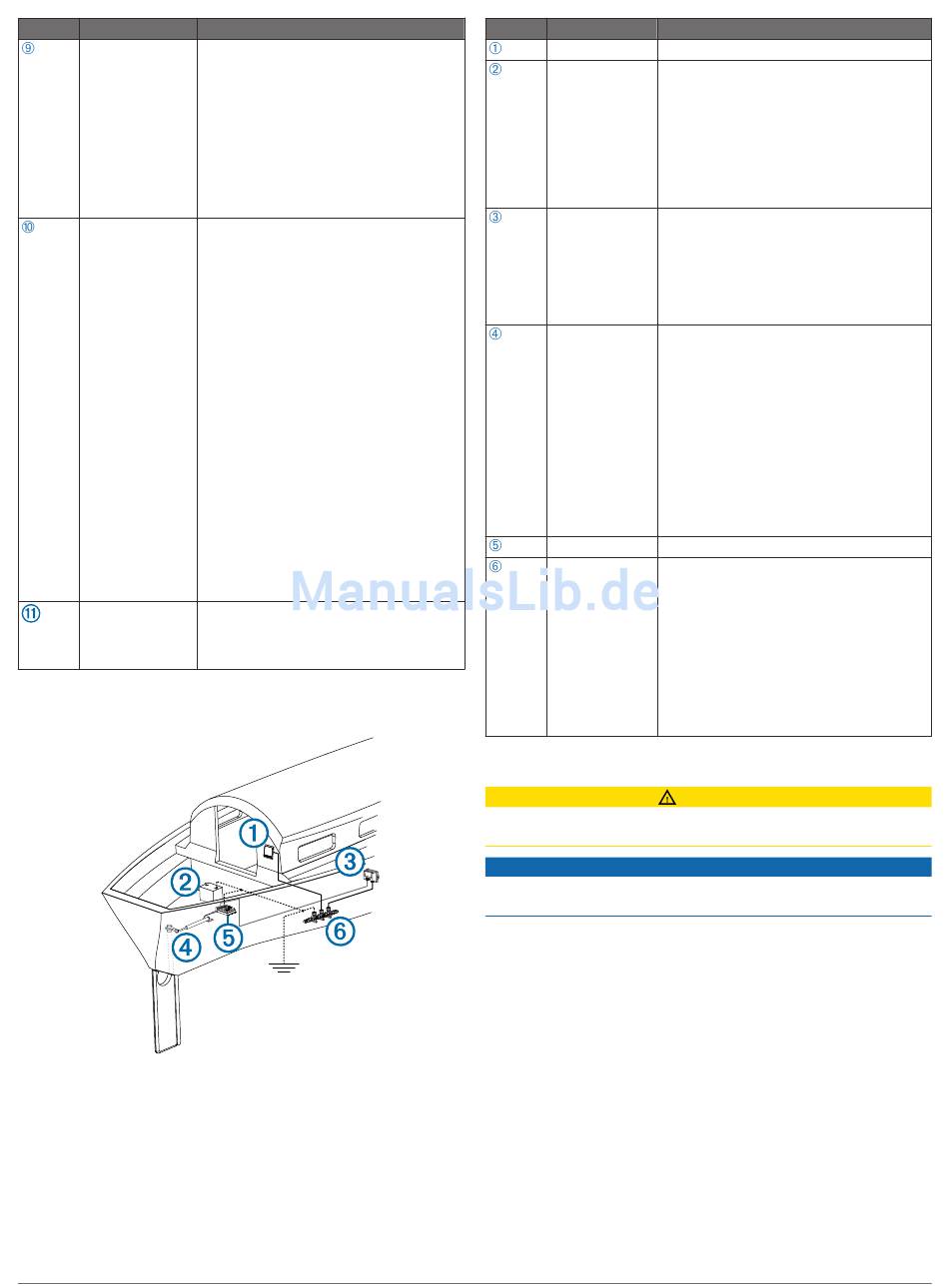

Anordnung der Komponenten
Boote mit einem Steuerstand
HINWEIS: Dieser Schaltplan dient ausschließlich zu
Planungszwecken. Bei Bedarf sind spezifische Schaltpläne in
den detaillierten Installationsanweisungen der einzelnen
Komponenten enthalten.
4
Wichtige Hinweise
In diesem Schaltplan sind nur die
elektrischen Verbindungen für die
Antriebseinheit (separat erhältlich)
dargestellt. Detaillierte
Installationsanweisungen sind im
Lieferumfang der Antriebseinheit
enthalten.
Wenn Sie eine Antriebseinheit von
Garmin erworben haben, wurden die
erforderlichen Netz- und Rückmeldekabel
mitgeliefert..
Das Netzkabel für die Antriebseinheit
kann nicht gekürzt oder verlängert
werden. Wenn Sie den Autopiloten mit
einer nicht von Garmin verkauften
Antriebseinheit verwenden, müssen Sie
ein Netzkabel für die Antriebseinheit
(separat erhältlich) verwenden
einer Verbindung mit einer vorhandenen
Antriebseinheit).
Wenn Sie den Autopiloten mit einer
Magnetventil-Steuerung verwenden,
müssen Sie ein Magnetnetzkabel (separat
erhältlich) verwenden
(Verwendung bei
einer Steuerung mit
Magnetventilen).
Wenn Sie den Autopiloten mit einer nicht
von Garmin verkauften Antriebseinheit
oder einer Magnetventil-Steuerung
verwenden, müssen Sie auch einen
Ruderlagengeber von Garmin installieren
oder einen vorhandenen
Ruderlagengeber über ein
Ruderlagengeberkabel (separat erhältlich)
anschließen
(Installation der
Antriebseinheit).
Der Alarm gibt akustische Signale des
Autopilotsystems aus und sollte in der
Nähe des Steuerelements installiert
werden
(Montieren des
Alarms).
Element Beschreibung
Steuerelement
Batterie (12 bis
24 V
Gleichstrom)
CCU
(Herstellen
Antriebseinheit
ECU
NMEA 2000
Netzwerk
Installationsvorgänge
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Wenn Sie die Installation des Autopiloten auf dem Boot geplant
und dabei alle Hinweise in Bezug auf Montage und Verkabelung
für Ihre Installation beachtet haben, können Sie mit der Montage
und der Verkabelung der Komponenten beginnen.
Montage der Rudersteuerung
Sie müssen die Rudersteuerung installieren, indem Sie sie
bündig im Armaturenbrett in der Nähe des Steuerruders
montieren und mit einem NMEA 2000 Netzwerk verbinden.
Zur Nutzung der erweiterten Funktionen des Autopiloten können
optionale NMEA 2000 kompatible oder NMEA 0183 kompatible
Geräte, z. B. ein Windsensor, ein Sensor für die
Geschwindigkeit durch Wasser oder ein GPS-Gerät, an das
NMEA 2000 Netzwerk oder über NMEA 0183 an die
Rudersteuerung angeschlossen werden.
Wichtige Hinweise
Das ECU muss mit einer Gleichstromquelle
von 12 bis 24 V verbunden werden.
Verlängern Sie das Kabel unter
Verwendung des richtigen
Leitungsquerschnitts
(Verlängerung des
Netzkabels).
Das NMEA 2000 Netzkabel muss mit einer
Gleichstromquelle von 9 bis 16 V
verbunden werden.
Die CCU kann mit beliebiger Ausrichtung
an einem Ort in der Nähe der Bootsmitte
montiert werden, der sich nicht unter
Wasser befindet
(Hinweise zu Montage
und Verkabelung der
CCU).
Die CCU darf sich nicht in der Nähe
magnetischer Störquellen befinden.
Das Netzkabel für die Antriebseinheit kann
nicht gekürzt oder verlängert werden.
Wenn Sie den Autopiloten mit einer nicht
von Garmin verkauften Antriebseinheit
verwenden, müssen Sie ein Netzkabel für
die Antriebseinheit (separat erhältlich)
verwenden
(Herstellen einer Verbindung
mit einer vorhandenen
Antriebseinheit).
Wenn Sie den Autopiloten mit einer
Magnetventil-Steuerung verwenden,
müssen Sie ein Magnetnetzkabel (separat
erhältlich) verwenden
(Verwendung bei
einer Steuerung mit
Magnetventilen).
Das Steuerelement und die CCU müssen
mit den mitgelieferten T-Stücken an das
NMEA 2000 Netzwerk angeschlossen
werden
(Hinweise für NMEA 2000
Verbindungen).
Wenn auf dem Boot noch kein NMEA 2000
Netzwerk vorhanden ist, können Sie
mithilfe der mitgelieferten Kabel und
Anschlüsse ein Netzwerk einrichten
(Einrichten eines NMEA 2000
Basisnetzwerks für das
Autopilotsystem).
ACHTUNG
HINWEIS
