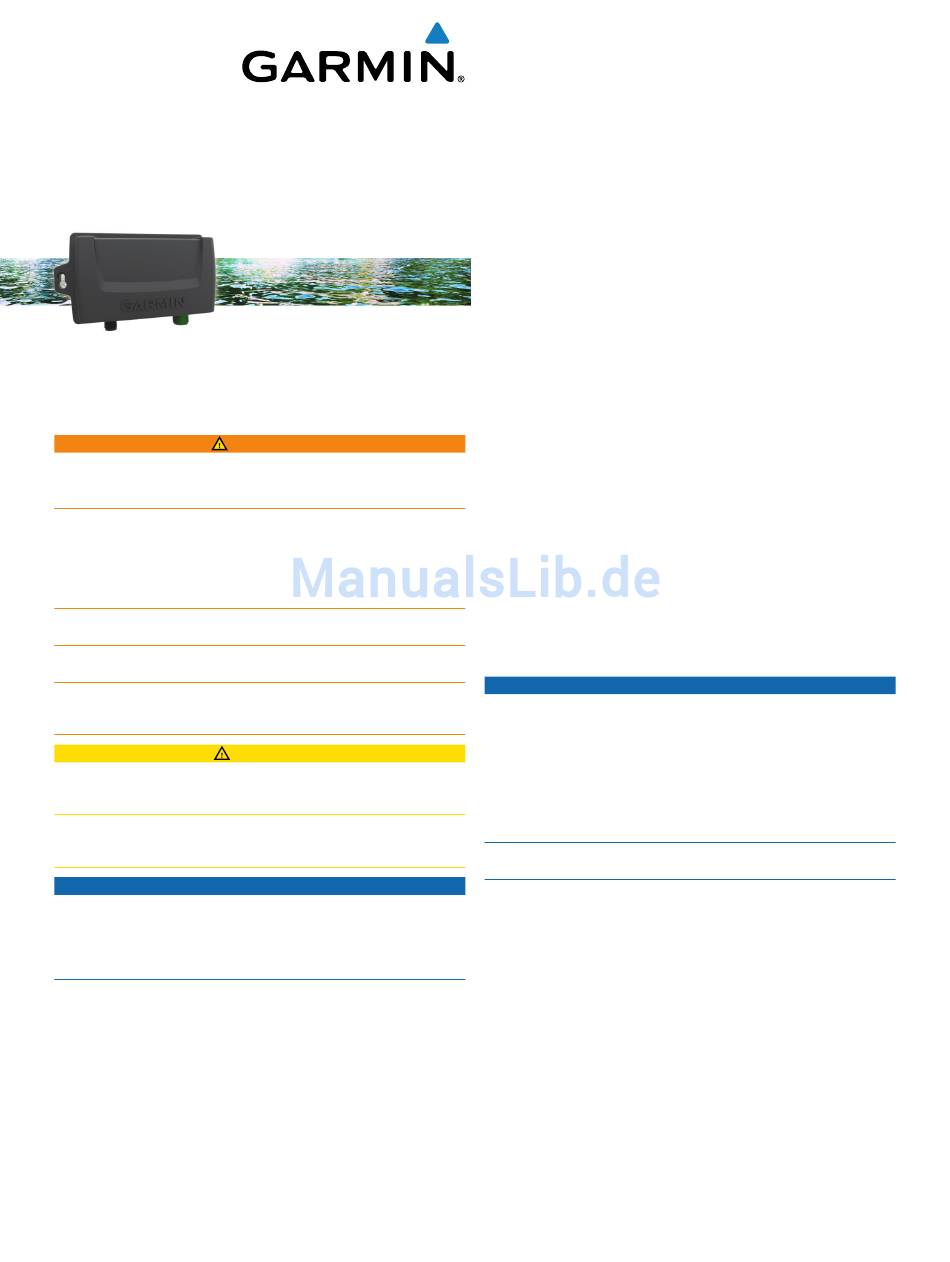

Garmin GHP Reactor Mechanical Installationsanweisungen

GHP
Installationsanweisungen
Wichtige Sicherheitsinformationen
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung Wichtige Sicherheits- und
Produktinformationen, die dem Produkt beiliegt.
Sie sind für den sicheren und umsichtigen Betrieb des Boots
verantwortlich. Mit dem Autopiloten können Sie die
Möglichkeiten der Steuerung des Boots erheblich erweitern.
Dies befreit Sie nicht von der Verantwortung, für einen sicheren
Betrieb des Boots zu sorgen. Vermeiden Sie riskante Manöver,
und lassen Sie den Steuerstand niemals unbeaufsichtigt.
Seien Sie stets bereit, unverzüglich die manuelle Steuerung des
Boots zu übernehmen.
Machen Sie sich in ruhigem und ungefährlichem offenen
Wasser mit dem Autopiloten vertraut.
Verwenden Sie den Autopiloten mit Vorsicht in der Nähe von
Hindernissen im Wasser, z. B. Docks, Pfeilern und anderen
Booten.
Achten Sie beim Betrieb auf heiße Motor- und
Magnetventilkomponenten. Zudem besteht bei beweglichen
Teilen das Risiko des Einklemmens.
Wenn die Installation und Wartung des Geräts nicht
entsprechend diesen Anweisungen vorgenommen wird, könnte
es zu Schäden oder Verletzungen kommen.
HINWEIS
Damit das Boot nicht beschädigt wird, sollte das Autopilotsystem
von einem qualifizierten Installateur für Marinetechnik installiert
werden. Für die ordnungsgemäße Durchführung der Installation
sind spezielle Kenntnisse von Hydrauliksteuerungskomponenten
sowie von elektrischen Marinesystemen erforderlich.
Installationsvorbereitung
Das Autopilotsystem besteht aus mehreren Komponenten. Sie
sollten sich vor der Installation mit allen Hinweisen zu Montage
und Verkabelung der Komponenten vertraut machen. Sie
müssen wissen, wie die Komponenten miteinander
funktionieren, um die Installation auf dem Boot korrekt zu
planen.
Nutzen Sie die Installationspläne
Datenkabel), um die Hinweise zu Montage und Verkabelung
nachzuvollziehen.
Legen Sie bei der Planung der Installation alle Komponenten an
den vorgesehenen Montageorten aus, um sicherzustellen, dass
Mai 2015
Reactor –
™
Mechanisch
ACHTUNG
(Installationsplan für Netz- und
die Kabellängen für alle Komponenten ausreichen. Bei Bedarf
sind Verlängerungskabel (separat erhältlich) für verschiedene
Komponenten bei Ihrem Garmin
www.garmin.com verfügbar.
Sie sollten sich die Seriennummern der einzelnen Komponenten
notieren, damit Sie sie für die Registrierung sowie im
Garantiefall zur Hand haben.
Erforderliches Werkzeug
• Schutzbrille
• Bohrmaschine und Bohrer
• 90-mm-Lochsäge (3,5 Zoll) oder Stichsäge
• Seitenschneider
• Kreuzschlitz- und Flachkopf-Schraubendreher
• Kabelbinder
• Wasserdichte Kabelverbindung (Lüsterklemmen) oder
Schrumpfschlauch und Heißluftgebläse
• Seewassertaugliches Dichtungsmittel
• Tragbarer Kompass oder Handkompass (zum Prüfen auf
magnetische Störungen)
• Fettpaste (optional)
HINWEIS: Befestigungsschrauben sind für die
Hauptkomponenten des Autopilotsystems enthalten. Wenn die
im Lieferumfang enthaltenen Schrauben nicht für die
Montagefläche geeignet sind, müssen Sie die korrekten
Schraubentypen beschaffen.
Hinweise zu Montage und Verbindungen
Die Komponenten des Autopiloten werden über die im
Lieferumfang enthaltenen Kabel miteinander verbunden und an
die Stromversorgung angeschlossen. Stellen Sie vor der
Montage oder Verkabelung von Komponenten sicher, dass die
richtigen Kabel jede Komponente erreichen und dass jede
Komponente entsprechend positioniert ist.

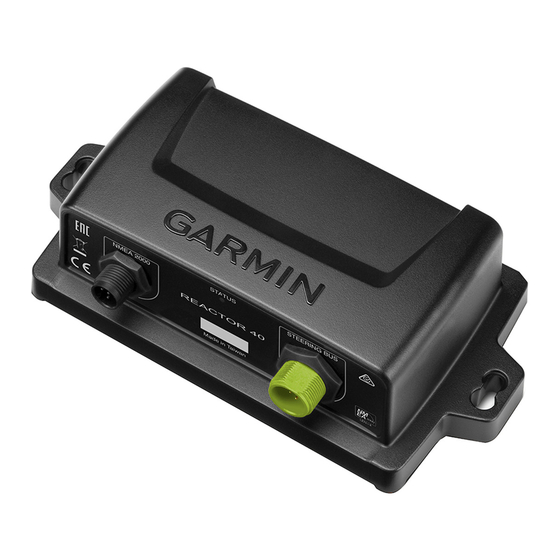

Hinweise zur Montage der Rudersteuerung
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
Die Montagefläche muss eben sein, um Schäden am Gerät im
montierten Zustand zu vermeiden.
Mithilfe der mitgelieferten Befestigungsteile und Schablone
können Sie das Gerät bündig im Armaturenbrett montieren.
Wenn Sie das Gerät alternativ so montieren möchten, dass es
bündig mit der Vorderseite des Armaturenbretts abschließt,
müssen Sie bei einem Garmin Händler einen Einbausatz für die
flache Montage erwerben (Montage durch Fachpersonal
empfohlen).
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Der Montageort sollte während der Bootsführung eine
optimale Sicht auf das Gerät gewähren und sich somit in
oder unterhalb der Augenhöhe befinden.
• Der Montageort sollte problemlos Zugriff auf die Tasten des
Marineinstruments bieten.
• Die Montagefläche muss sich für das Gewicht des
Marineinstruments eignen und sie vor übermäßigen
Vibrationen oder Erschütterungen schützen.
Gedruckt in Taiwan
® Händler oder unter
HINWEIS
190-01769-72_0B
