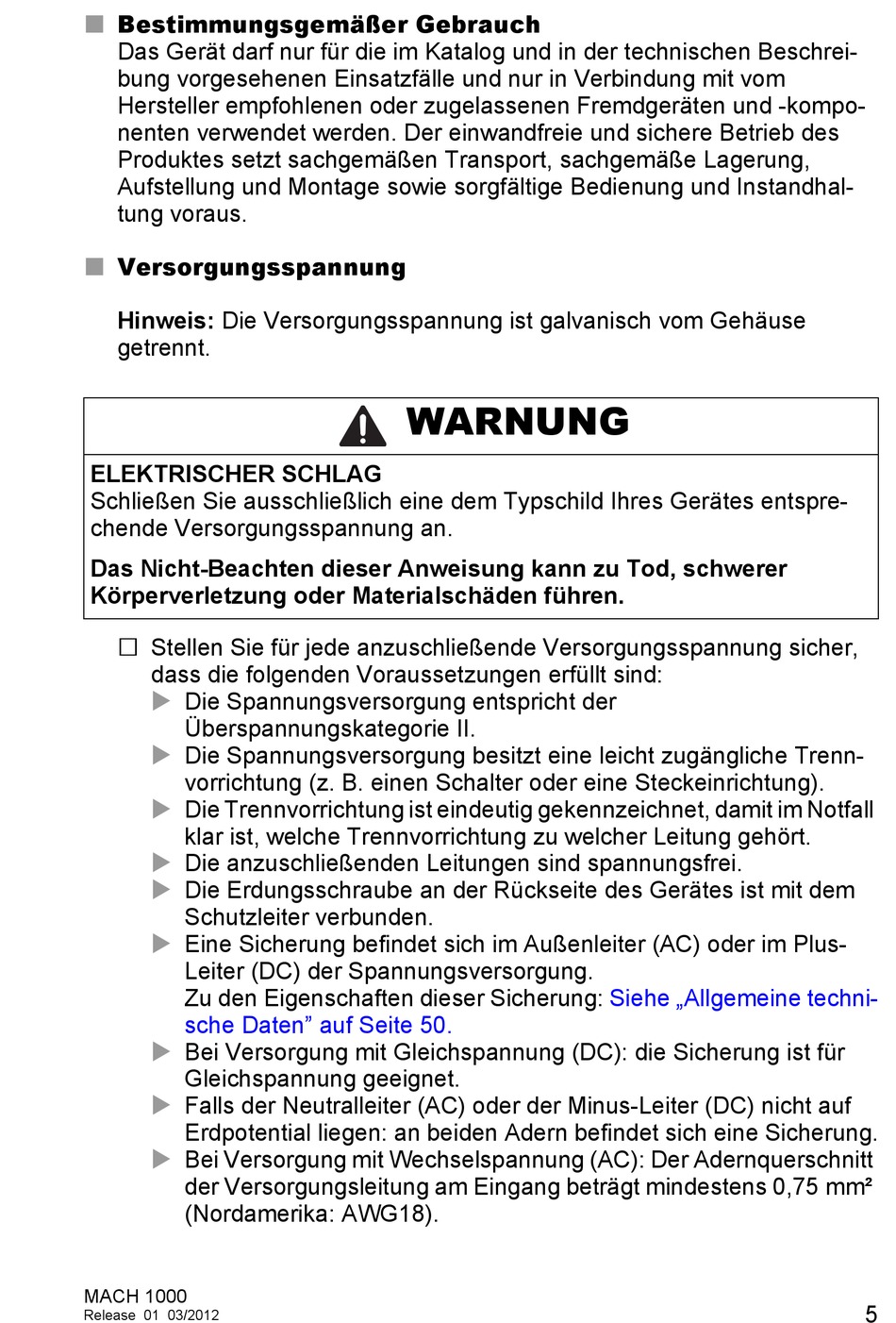

Bestimmungsgemäßer Gebrauch

Das Gerät darf nur für die im Katalog und in der technischen Beschrei-
bung vorgesehenen Einsatzfälle und nur in Verbindung mit vom
Hersteller empfohlenen oder zugelassenen Fremdgeräten und -kompo-
nenten verwendet werden. Der einwandfreie und sichere Betrieb des
Produktes setzt sachgemäßen Transport, sachgemäße Lagerung,
Aufstellung und Montage sowie sorgfältige Bedienung und Instandhal-
tung voraus.

Versorgungsspannung


Hinweis: Die Versorgungsspannung ist galvanisch vom Gehäuse
getrennt.

ELEKTRISCHER SCHLAG

Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre-
chende Versorgungsspannung an.
Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer
Körperverletzung oder Materialschäden führen.
 Stellen Sie für jede anzuschließende Versorgungsspannung sicher,
dass die folgenden Voraussetzungen erfüllt sind:
 Die Spannungsversorgung entspricht der
Überspannungskategorie II.
 Die Spannungsversorgung besitzt eine leicht zugängliche Trenn-
vorrichtung (z. B. einen Schalter oder eine Steckeinrichtung).

Die Trennvorrichtung ist eindeutig gekennzeichnet, damit im Notfall
klar ist, welche Trennvorrichtung zu welcher Leitung gehört.

Die anzuschließenden Leitungen sind spannungsfrei.
 Die Erdungsschraube an der Rückseite des Gerätes ist mit dem
Schutzleiter verbunden.
 Eine Sicherung befindet sich im Außenleiter (AC) oder im Plus-
Leiter (DC) der Spannungsversorgung.
Zu den Eigenschaften dieser Sicherung:
sche Daten" auf Seite 50.
 Bei Versorgung mit Gleichspannung (DC): die Sicherung ist für
Gleichspannung geeignet.

Falls der Neutralleiter (AC) oder der Minus-Leiter (DC) nicht auf
Erdpotential liegen: an beiden Adern befindet sich eine Sicherung.

Bei Versorgung mit Wechselspannung (AC): Der Adernquerschnitt
der Versorgungsleitung am Eingang beträgt mindestens 0,75 mm²
(Nordamerika: AWG18).
MACH 1000
Release 01 03/2012
WARNUNG
Siehe „Allgemeine techni-
5
