Hirschmann MACH 1020 Anwenderhandbuch Seite 21

USB USB V.24 V.24
1 1
P P RM RM StandBy StandBy
2 2
R1 R2 R1 R2 FAULT FAULT
MACH 1000
-/N +/L
a
1 Netzteil 2
2 Netzteil 1
3 Anschluss für den Meldek-
ontakt
4 Anschluss für die Versor-
gungsspannung
5 Erdungsschraube

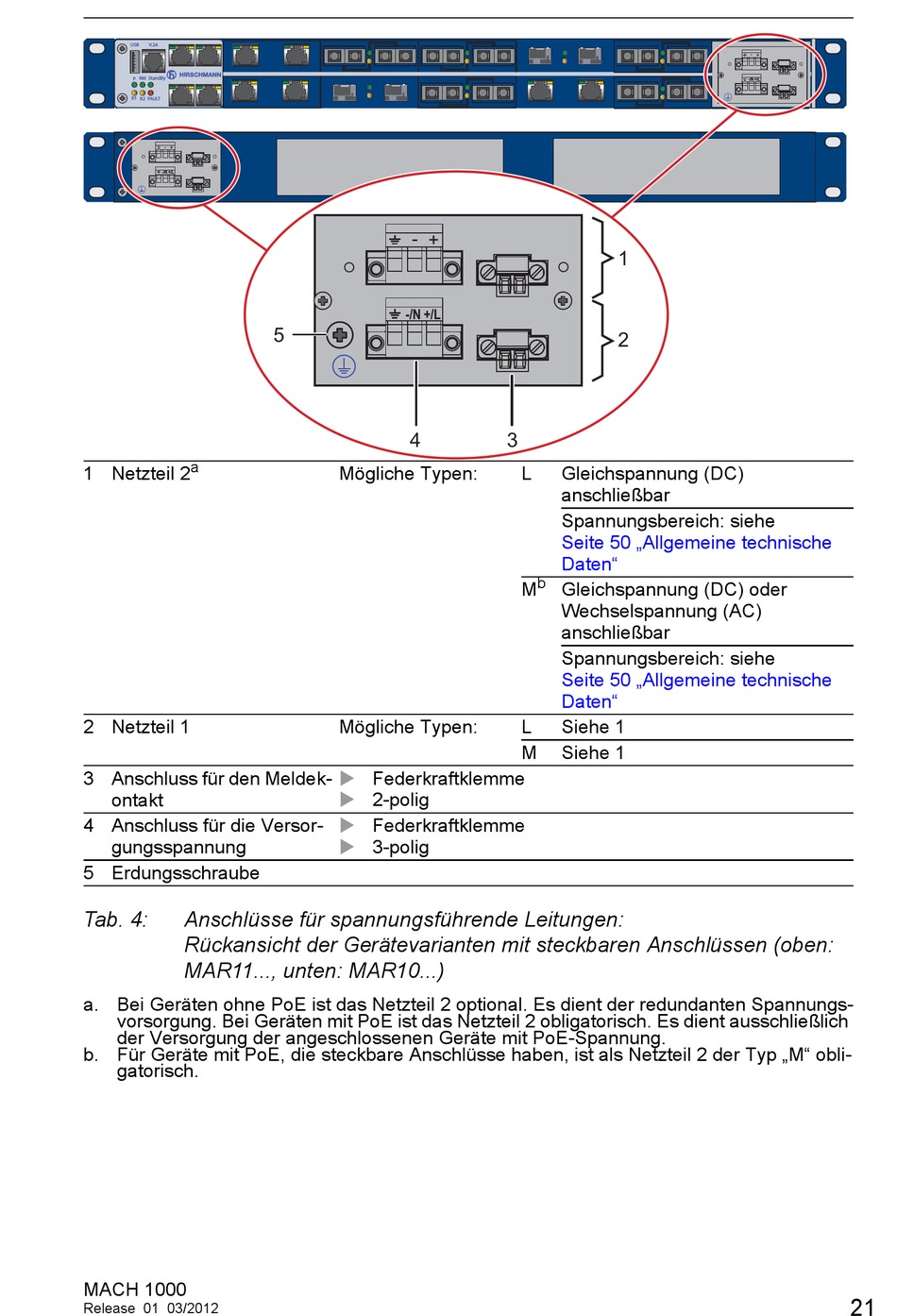

Tab. 4: Anschlüsse für spannungsführende Leitungen:
Rückansicht der Gerätevarianten mit steckbaren Anschlüssen (oben:
MAR11..., unten: MAR10...)
a. Bei Geräten ohne PoE ist das Netzteil 2 optional. Es dient der redundanten Spannungs-
vorsorgung. Bei Geräten mit PoE ist das Netzteil 2 obligatorisch. Es dient ausschließlich
der Versorgung der angeschlossenen Geräte mit PoE-Spannung.
b. Für Geräte mit PoE, die steckbare Anschlüsse haben, ist als Netzteil 2 der Typ „M" obli-
gatorisch.
MACH 1000
Release 01 03/2012
N L
1 2 3
-/N +/L
5
4
Mögliche Typen:
Mögliche Typen:

Federkraftklemme
 2-polig

Federkraftklemme
 3-polig
Relay 2
4 5
1
2
3
L Gleichspannung (DC)
anschließbar
Spannungsbereich: siehe
Seite 50 „Allgemeine technische
Daten"
b
M Gleichspannung (DC) oder
Wechselspannung (AC)
anschließbar
Spannungsbereich: siehe
Seite 50 „Allgemeine technische
Daten"
L Siehe 1
M Siehe 1
23 24
-/N +/L
25 26
21
