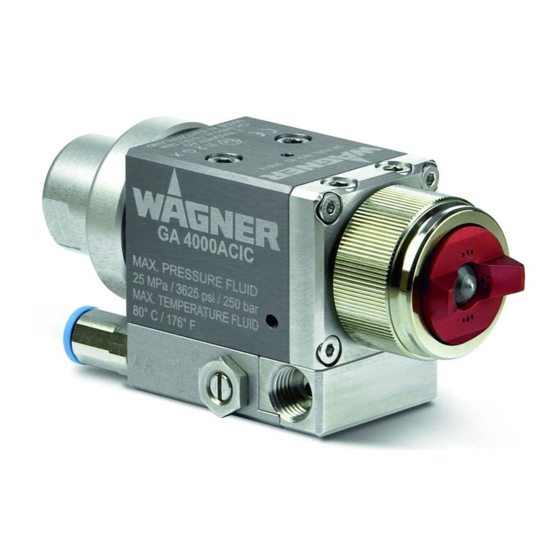

WAGNER GA 4000ACIC-R Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für GA 4000ACIC-R:
- Originalbetriebsanleitung (64 Seiten) ,
- Originalbetriebsanleitung (68 Seiten)
Verwandte Anleitungen für WAGNER GA 4000ACIC-R
Inhaltszusammenfassung für WAGNER GA 4000ACIC-R
- Seite 1 Original- Betriebsanleitung GA 4000ACIC-R GA 4000ACIC-S Ausgabe 06/2011 AirCoat Automatik-Sprühpistole B_03045 II 2GX (Atex 95)
-
Seite 3: Inhaltsverzeichnis
ALLGEMEINE SICHERHEITSHINWEISE Sicherheitshinweise für den Betreiber 2.1.1 Elektrische Betriebsmittel 2.1.2 Personalqualifi kation 2.1.3 Sichere Arbeitsumgebung Sicherheitshinweise für das Personal 2.2.1 Sicherer Umgang mit den Wagner-Spritzgeräten 2.2.2 Gerät erden 2.2.3 Materialschläuche 2.2.4 Reinigung 2.2.5 Umgang mit gefährlichen Flüssigkeiten, Lacken und Farben 2.2.6 Berühren heisser Oberfl... - Seite 4 GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG Inhaltsverzeichnis 4.4.2 Betriebsarten „NC“ und „C“ 4.4.2.1 Betrieb ohne Materialzirkulation „NC“ 4.4.2.2 Betrieb mit Materialzirkulation „C“ 4.4.3 Funktion der Sprühpistole Sprühverfahren 4.5.1 Sprühverfahren AirCoat fl ach 4.5.2 Sprühverfahren AirCoat rund INBETRIEBNAHME UND BEDIENUNG Aufstellen und Anschliessen 5.1.1 Typisches Automatik Sprühsystem...
-
Seite 5: Zu Dieser Anleitung
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG ZU DIESER ANLEITUNG Die Betriebsanleitung enthält Informationen zu Bedienung, Instandsetzung und Wartung des Gerätes. Gerät nur unter Beachtung dieser Anleitung verwenden. Diese Einrichtung kann gefährlich sein, wenn sie nicht gemäss den Angaben dieser Betriebsanleitung betrieben wird. -
Seite 6: Allgemeine Sicherheitshinweise
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG ALLGEMEINE SICHERHEITSHINWEISE SICHERHEITSHINWEISE FÜR DEN BETREIBER Diese Anleitung jederzeit am Einsatzort des Gerätes verfügbar halten. Örtliche Richtlinien zum Arbeitsschutz und Unfallverhütungsvorschriften jederzeit einhalten. 2.1.1 ELEKTRISCHE BETRIEBSMITTEL Elektrische Geräte und Betriebsmittel Entsprechend den örtlichen Sicherheitsanforderungen im Hinblick auf Betriebsart und Umgebungseinflüsse vorsehen. -
Seite 7: Sicherer Umgang Mit Den Wagner-Spritzgeräten
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG 2.2.1 SICHERER UMGANG MIT DEN WAGNER-SPRITZGERÄTEN Der Spritzstrahl steht unter Druck und kann gefährliche Verletzungen verursachen. Injektion von Farbe oder Reinigungsmittel vermeiden: Spritzpistole nie gegen Personen richten. Nie in den Spritzstrahl fassen. Vor allen Arbeiten am Gerät, bei Arbeitsunterbrechungen und Funktionsstörungen: –... -
Seite 8: Reinigung
Bestell-Nr. 9998910 Hinweisaufkleber 9998911 Schutzaufkleber BESTIMMUNGSGEMÄSSE VERWENDUNG WAGNER lehnt jede Haftung ab für Schäden, die durch nicht bestimmungsgemässe Verwendung entstehen. Gerät nur für das Verarbeiten von durch WAGNER empfohlenen Materialien verwenden. Gerät nur als Ganzes betreiben. Schutzeinrichtungen nicht ausser Funktion nehmen. -
Seite 9: Einsatz Im Explosionsgefährdeten Bereich
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG EINSATZ IM EXPLOSIONSGEFÄHRDETEN BEREICH 2.4.1 BESTIMMUNGSGEMÄSSE VERWENDUNG Das Gerät ist geeignet zum Verarbeiten von flüssigen Materialien entsprechend der Einteilung in Explosionsgruppen. 2.4.2 EXPLOSIONSSCHUTZ KENNZEICHNUNG Das Gerät ist nach der Richtlinie 94/9/CE (ATEX 95) geeignet für den Einsatz im explosions - gefährdeten Bereich. -
Seite 10: Gewährleistungs- Und Konformitätserklärungen
Geräte sachgemäss montiert, betrieben und gewartet werden. Bei Verwendung von fremdem Zubehör und Ersatzteilen kann die Haftung ganz oder teilweise entfallen. Mit Original WAGNER-Zubehör und -Ersatzteilen haben Sie die Gewähr, dass alle Sicherheitsvorschriften erfüllt sind. GEWÄHRLEISTUNGSANSPRUCH Für dieses Gerät leisten wir Gewährleistung in folgendem Umfang:... -
Seite 11: Ce-Konformitätserklärung
DIN EN 13463-5: 2011 DIN EN ISO 13732-1: 2006 Kennzeichnung: II 2G X CE-Konformitätsbescheinigung Die CE-Konformitätsbescheinigung liegt dem Produkt bei. Sie kann bei Bedarf bei Ihrer WAGNER-Vertretung unter Angabe des Produkts und der Seriennummer nachbestellt werden. Bestellnummer: GA 4000AC 2315627 NATIONALE TECHNISCHE SPEZIFIKATIONEN a) BGR 500 Teil 2, Kap. -
Seite 12: Beschreibung
Die Pistole ist geeignet zum Zerstäuben von fl üssigen Materialien, insbesondere von Be- schichtungsstoffen, nach dem AirCoat-Verfahren. 4.1.1 VERARBEITBARE ARBEITSSTOFFE Decklacke, Grundierungen, Korrosionsschutz, Strukturlacke, Laugen, Beizen, Klarlacke, Trennmittel, usw. auf Lösemittel- sowie Wasserbasis. Hinweis Bei Applikationsproblemen bitte den WAGNER Fachberater und den Lackhersteller anfra- gen. LIEFERUMFANG 4.2.1 TYPENBEZEICHNUNG 4000 ➀... -
Seite 13: Übersicht
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG 4.2.2 ÜBERSICHT Die AirCoat Automatik-Pistole besteht aus dem Pistolenkörper sowie aus den Ergänzungs- komponenten. Zirkulationsbetrieb ist möglich. 4.2.3 Pistolenkörper 4.2.4.4 Ergänzungskomponenten Automatikpistole GA 4000ACIC Düsen rund 4.2.4.3 Ergänzungs- komponenten 4.2.4.7 Ergänzungskomponenten Düsen fl ach Verschlussstift 4.2.4.6 Ergänzungskomponenten Luftanschlüsse... -
Seite 14: Grundausführung
Anforderungen und Zubehörwünschen optimal auf jeden Anwendungsfall abge- stimmt und ergänzt werden. Der genaue Lieferumfang ist dem Lieferschein zu entnehmen. 4.2.4 ERGÄNZUNGSKOMPONENTEN 4.2.4.1 GRUNDPLATTEN Bestell-Nr. Benennung Grundplatte GA 4000ACIC-R 2308810 (inklusive Dichtungen und Luftanschlüsse) B_03484 Grundplatte GA 4000ACIC-S 2312144 (inklusive Dichtungen und Luftanschlüsse) B_03485... -
Seite 15: Luftkappen
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG 4.2.4.2 LUFTKAPPEN Bestell-Nr. Benennung 2308809 Luftkappe HV plus (blau) für hochviskose Materialien B_03048 2308808 Luftkappe LV plus (rot) für niederviskose Materialien B_03049 2313493 Luftkappe LA plus (bronze) B_03098 4.2.4.3 AIRCOAT FLACHSTRAHLDÜSEN ACF3000 Bestell-Nr. Benennung 379XXX Eine Auswahlhilfe für Düsen fi... -
Seite 16: Materialanschlüsse
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG 4.2.4.5 MATERIALANSCHLÜSSE Bestell-Nr. Benennung 350550 Anschlussnippel gerade B_03074 2314065 Anschlussnippel 90° B_03097 4.2.4.6 LUFTANSCHLÜSSE Bestell-Nr. Benennung Einschraubverschraubung gerade 9998090 ø 6 mm - 1/8“; ø 0.24 inch - 1/8“ * Standard Einschraubverschraubung gerade 9998993 ø... -
Seite 17: Daten
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG DATEN 4.3.1 TECHNISCHE DATEN Beschreibung Einheiten GA 4000ACIC Max. Lufteingangsdruck MPa; bar; psi 0.6; 6; 87 Max. Materialdruck MPa; bar; psi 25; 250; 3625 Materialanschluss (Innengewinde) Inch G1/4“ Luftanschluss (Innengewinde) Inch G1/8“ Gewicht (Grundausführung) g;... -
Seite 18: Abmessungen Und Anschlüsse
Ø 3.2 77.5 3.05 2.17 18±0.1 0.71±0.004 18±0.1 0.71±0.004 B_03486 Anschlussdaten: Grundplatte zu GA 4000ACIC-R CA = G1/8“ -> 6 mm; 0.24 inch (Steuerluft) AA = G1/8“ -> 8 mm; 0.31 inch (Zerstäuberluft) M = G1/4“ -> NPS1/4“ (Material) B_3487... -
Seite 19: Werkstoffe Der Farbführenden Teile
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG inch 5.08 1.85 Ø 3.2 2.36 37.5 1.48 18±0.1 0.71±0.004 18±0.1 0.71±0.004 B_03057 Anschlussdaten: Grundplatte zu GA 4000ACIC-S CA = G1/8“ -> 6 mm; 0.24 inch (Steuerluft) AA = G1/8“ -> 8 mm; 0.31 inch (Zerstäuberluft) M = G1/4“... -
Seite 20: Funktionsbeschreibung
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG FUNKTIONSBESCHREIBUNG 4.4.1 AUFBAU DER SPRÜHPISTOLE B_03051 B_03052 Benennung Pistolenkopf Pistolenkörper Antrieb Spannhülse Grundplatte Anschluss Zerstäuberluft (blau) Überwurfmutter Luftkappe (blau, rot oder bronze) Düse Halterung Standard Anschlussnippel (Material) Anschlussnippel (Material) Anschluss Steuerluft (rot) Formluftdrossel Verschlussstift Materialkanal Das Gerät besteht aus einem Pistolenkopf (A), einem Pistolenkörper (B), einem Antrieb (C) und einer Grundplatte (D). -
Seite 21: Betriebsarten „Nc" Und „C
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG 4.4.2 4x 4 Nm; 2.95 lbft BETRIEBSARTEN „NC“ UND „C“ 4.4.2.1 BETRIEB OHNE MATERIALZIRKULATION „NC“ In dieser Betriebsart ist der linke oder der rechte Mate- rialkanal im Pistolenkopf (A) durch den Verschlussstift (M) verschlossen und der Materialeingang (ME) befi n- det sich immer auf der gegenüber liegenden Seite. -
Seite 22: Sprühverfahren
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG Schliessen: Der Kolben wird entlastet, womit sich das Materialventil aufgrund der Druckfeder, die auf den Materialventilstössel drückt, schliesst. Danach wird wiederum durch Federkraft und mechanisch verzögert das Luftventil geschlossen. Zusätzliche Funktionen: Die Formluftdrossel dient zur Steuerung der Formluftmenge, während die Zerstäuberluft über einen externen Druckregler eingestellt wird. -
Seite 23: Sprühverfahren Aircoat Rund
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG 4.5.2 SPRÜHVERFAHREN AIRCOAT RUND Beim AirCoat Rundstrahl-Verfahren wird das Spritzmaterial unter Druck, 3-12 MPa; 30-120 bar; 435-1740 psi gilt für Normalanwendungen, zerstäubt. Mit Hilfe der Luft, 0.05-0.25 MPa; 0.5-2.5 bar; 7.2-36 psi gilt für Normalanwendungen, wird ein weicher Spritzstrahl erzielt. -
Seite 24: Inbetriebnahme Und Bedienung
Sprühpistolen Zu- und Abluftsystem Die Sprühpistole muss mit verschiedenen Komponenten zu einem Sprühsystem ergänzt werden. Das im Bild dargestellte System ist nur ein Beispiel. Ihr WAGNER Händler berät Sie gerne bei der Zusammenstellung einer auf Ihre Anwendung zugeschnittene, individuelle Systemlösung. -
Seite 25: Belüftung Der Spritzkabine
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG 5.1.2 BELÜFTUNG DER SPRITZKABINE WARNUNG Giftige und/oder entflammbare Dampfgemische! Vergiftungs- und Verbrennungsgefahr Gerät in einer für die Arbeitsstoffe zugelassenen Spritzkabine betreiben. –oder– Gerät an einer entsprechenden Spritzwand mit eingeschalteter Belüftung (Absaugung) betreiben. Nationale und örtliche Vorschriften zur Abluftgeschwindigkeit beachten. -
Seite 26: Erdung Des Systems
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG 5.1.5 ERDUNG DES SYSTEMS WARNUNG Entladung elektrostatisch aufgeladener Bauteile in lösemittel - haltiger Atmosphäre! Explosionsgefahr durch elektrostatische Funken oder Flammen Alle Gerätekomponenten erden. Zu beschichtende Werkstücke erden. SIHI_0027_D WARNUNG Starker Farbnebel bei mangelhafter Erdung! Vergiftungsgefahr Mangelhafte Qualität des Farbauftrags Alle Gerätekomponenten erden. -
Seite 27: Vorbereitung Lack
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG VORBEREITUNG LACK Die Viskosität des Lackes ist von grosser Bedeutung. Die besten Spritzergebnisse werden bei Werten zwischen 80 und 150 milli Pascal x Sekunde (mPas) erzielt. Eine Verarbeitung bis 260 mPas ist meist ohne Probleme möglich, wenn hohe Schichtdicken erreicht werden sollen. -
Seite 28: Inbetriebnahme
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG INBETRIEBNAHME 5.3.1 ALLGEMEINE REGELN BEIM UMGANG MIT DER SPRÜHPISTOLE ➞ Sicherheitshinweise in Kapitel 2 beachten. Vor allen Arbeiten am Gerät, bei einer Arbeitspause und Funktionsstörungen müssen fol- gende Regeln beachtet werden: WARNUNG Unbeabsichtigte Inbetriebsetzung! Verletzungsgefahr Vor allen Arbeiten am Gerät, bei Arbeitsunterbrechungen und Funktionsstörungen:... -
Seite 29: Vorbereitung Inbetriebsetzung
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG 5.3.2 VORBEREITUNG INBETRIEBSETZUNG 1. Sprühpistole an Hubgerät montieren. 2. Materialschläuche (Zu- und Rücklauf ) an Sprühpistole und Materialversorgung anschliessen. 3. Düse auf Düsendichtung aufstecken. Luftkappe auf die Düse aufsetzen. Dabei die Anfl achungen (X) auf der Düse und in der Luftkappe beachten. Überwurfmutter aufschrauben und von Hand festziehen. -
Seite 30: Arbeiten
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG ARBEITEN 5.4.1 ANFAHREN AIRCOAT SPRÜHEN 1. Materialversorgung ca. 8 MPa; 80 bar; 1160 psi Betriebsdruck einstellen und in Betrieb nehmen. 2. Spritzen (Steuerluft einschalten), dabei auf die Materialzerstäubung achten. 3. Spritzdruck an Materialversorgung soweit einregulieren, bis die optimale Material- zerstäubung erreicht ist. -
Seite 31: Auswechseln Der Aircoat Düse
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG 5.4.3 AUSWECHSELN DER AIRCOAT DÜSE VORSICHT Defekte AirCoat-Düse! Mangelhafte Qualität des Farbauftrags Hartmetall an der AirCoat-Düse nicht mit scharfkantigen Gegenständen behandeln. SIHI_0020_D VORSICHT Defekte Düsendichtung! Material spritzt neben der Düse in die Luftkappe Verschmutzungsgefahr Düsendichtung nicht mit scharfkantigen Gegenständen reinigen. -
Seite 32: Düsenverstopfung Beseitigen
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG 5.4.5 DÜSENVERSTOPFUNG BESEITIGEN 1. Druckentlastung an Pistole und Gerät vornehmen. 2. Pistole sichern (Steuerluftschlauch entfernen). 3. Überwurfmutter (A) abschrauben. 4. Luftkappe (B) abnehmen. 5. AirCoat Düse (C) von Hand aus Luftkappe (B) drücken und umgedreht mit Düsenspitze nach hinten auf die Düsendichtung (D) aufsetzen. -
Seite 33: Auswechseln Des Düseneinsatzes Der Rundstrahldüse
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG 5.4.6 AUSWECHSELN DES DÜSENEINSATZES DER RUNDSTRAHLDÜSE 1. Druckentlastung an Pistole und Gerät vornehmen. 2. Pistole sichern (Steuerluftschlauch entfernen). 3. Düseneinsatz (B) mit Düsenschlüssel (A) herausdrehen. 4. Montage des neuen Düseneinsatzes (siehe Absatz 8.3) in umgekehrter Reihenfolge. Hinweis: Ausspülung bei verstopfter Rundstrahldüse. -
Seite 34: Wartung
SIHI_0066_D WARNUNG Unsachgemässe Wartung/Reparatur! Verletzungsgefahr und Geräteschäden Reparaturen und Austausch von Teilen nur durch speziell ausge- bildetes Personal oder eine WAGNER-Servicestelle durchführen lassen. Vor allen Arbeiten am Gerät und bei Arbeitsunterbrechungen: - Energie-/Druckluftzufuhr abschalten. - Spritzpistole und Gerät druckentlasten. - Spritzpistole gegen Betätigung sichern. -
Seite 35: Ausser Betrieb Setzen Und Reinigen
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG AUSSER BETRIEB SETZEN UND REINIGEN VORSICHT Reinigungsmittel im Luftkanal! Funktionsstörungen Beim Reinigen die Spritzpistole immer mit mindestens 0.05 MPa; 0.5 bar; 7.25 psi Formluft betreiben. Es darf kein Reinigungsmittel in die Luftkanäle gelangen. SIHI_0064_D GEFAHR Explodierendes Gas-Luft-Gemisch! -
Seite 36: Materialschlauch Wechseln
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG MATERIALSCHLAUCH WECHSELN 1. Ausserbetriebnahme und Reinigung. 2. Druckentlastung an Pistole und Gerät vorneh- men. 3. Pistole sichern (Steuerluftschlauch entfernen). 4. Gabelschlüssel SW 17 mm; 0.67 inch an der Schlüsselweite des Materialanschlusses anset- zen und gegenhalten. 5. -
Seite 37: Auswechseln Des Dichtnippels Der Rundstrahldüse
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG AUSWECHSELN DES DICHTNIPPELS DER RUNDSTRAHLDÜSE VORSICHT Defekter Düsenkörper! Schlechtes Spritzbild Düsenkörper (A) sorgfältig behandeln. SIHI_0042_D Düse von Hand abschrauben B_03059 Mit Steckschlüssel SW 13 mm; 0.51 inch gegenhalten B_03060 Düsenschlüssel (D) Bestell-Nr. 128901 Mit Stift ø... -
Seite 38: Teile Im Pistolenkörper Auswechseln
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG TEILE IM PISTOLENKÖRPER AUSWECHSELN 6.5.1 DEMONTAGE GA 4000ACIC VORSICHT Defekter Stösselschaft! Packung undicht Erhöhter Verschleiss an der Packung Stösselschaft (K) sorgfältig behandeln. Stösselschaft hat die Funktion einer Gleitfläche. SIHI_0043_D Hinweis: Die Grundplatte kompl. (B) muss nicht demontiert werden. - Seite 39 GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG Blaspistole Hinweis: M5 SW 3; 0.12 inch Verklemmte Teile können mit einem Dorn ø 3 mm; 0.12 inch ausgestossen werden. Hinweis: Verteilerdichtung (F) mit Hilfe einer Rohrzange herausziehen. B_03066 SW 12; 0.47 inch...
-
Seite 40: Zusammenbau Ga 4000Acic
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG 6.5.2 ZUSAMMENBAU GA 4000ACIC Genereller Hinweis: SW 12; 0.47 inch O-Ringe und Gleitfl ächen mit Vaseline weiss PHV II leicht 25 Nm; 8.85 lbft fetten M5 SW 3; 0.12 inch 4 Nm; 2.95 lbft B_03067 Hinweis: Verteilerdichtung (G) auf Luftkappe (H) stecken und... - Seite 41 GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG Überwurfmutter mit Luftkappe wieder demontieren SW 12; 0.47 inch 10 Nm; 7.38 lbft M5 SW 3 mm; 0.12 inch 4 Nm; 2.95 lbft B_03068...
-
Seite 42: Störungssuche Und -Behebung
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG STÖRUNGSSUCHE UND -BEHEBUNG Funktionsstörung Ursache Behebung Ungenügender Düse zu klein Grössere Düse auswählen Materialausstoss (siehe Absatz 8.1) Materialdruck zu niedrig Materialdruck erhöhen Filter vor Pistole oder Hochdruckfi lter Filter reinigen oder ersetzen bei Pumpe verstopft Düse verstopft Düsenreinigung (siehe Absatz 5.4.5) Abzugsweg der Ventilstange zu gering... - Seite 43 GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG...
-
Seite 44: Zubehör
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG ZUBEHÖR AIRCOAT DÜSEN ACF3000 Empfohlene Pistolenfilter Bohrungs-ø Spritz- Empfohlene Spaltfilter Bestell-Nr. Markierung inch; mm winkel Anwendung Naturlacke 379107 07/10 0.007-0.18 379207 07/20 0.007-0.18 Farblose Lacke 379209 09/20 0.009-0.23 Öle 379309 09/30 0.009-0.23 379409 09/40 0.009-0.23 379509... - Seite 45 GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG Empfohlene Pistolenfilter Bohrungs-ø Spritz- Empfohlene Spaltfilter Bestell-Nr. Markierung inch; mm winkel Anwendung Rostschutzfarben 379219 19/20 0.019-0.48 Latexfarben 379319 19/30 0.019-0.48 379419 19/40 0.019-0.48 379519 19/50 0.019-0.48 379619 19/60 0.019-0.48 379819 19/80 0.019-0.48 Glimmerfarben 379221 21/20 0.021-0.53...
-
Seite 46: Rundstrahldüsenaufsatz
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG RUNDSTRAHLDÜSENAUFSATZ Bestell-Nr. Benennung 8.2.2 394180 Rundstrahldüsenaufsatz (ohne Düseneinsatz) B_03072 8.2.1 8.2.1 DÜSENEINSÄTZE RXX Bestell-Nr. Benennung Markierung Strahl-ø ** 132720 Düseneinsatz R11 ca. 250; 9.84 132721 Düseneinsatz R12 ca. 250; 9.84 132722 Düseneinsatz R13 ca. -
Seite 47: Schläuche
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG SCHLÄUCHE Bestell-Nr. Benennung 9984405 Hochdruckschlauch M16x1.5, 1 m; 3.28 ft, DN 4 mm; ID 0.16 inch, 27 MPa; 270 bar; 3916 psi 9984507 Hochdruckschlauch M16x1.5, 15 m; 98.4 ft, DN 6 mm; ID 0.24 inch, 27 MPa; 270 bar; 3916 psi 9984510 Hochdruckschlauch M16x1.5, 7.5 m;... - Seite 48 GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG Bestell-Nr. Benennung 2314079 Adapterplatte Cefl a B_03099 380942 Halterung drehbar (Standard) 380945 Halterung drehbar 40/40/5 380943 Schwenkantrieb kompl. 380944 Kreuzklemmstück zu Schwenkantrieb...
-
Seite 49: Ersatzteile
Gehört nicht zur Grundausstattung, ist jedoch als Sonderzubehör erhältlich. WARNUNG Unsachgemässe Wartung/Reparatur! Verletzungsgefahr und Geräteschäden Reparaturen und Austausch von Teilen nur durch speziell ausge- bildetes Personal oder eine WAGNER-Servicestelle durchführen lassen. Vor allen Arbeiten am Gerät und bei Arbeitsunterbrechungen: - Energie-/Druckluftzufuhr abschalten. - Spritzpistole und Gerät druckentlasten. -
Seite 50: Ersatzteilliste Ga 4000Acic
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG ERSATZTEILLISTE GA 4000ACIC 10 Nm; 7.38 lbft 4 Nm; 2.95 lbft 25 Nm; 18.44 lbft 25 Nm; 18.44 lbft 1 Nm; 0.74 lbft P_03070 Spezialausführung in EPDM Locite 243 3 Nm; 2.21 lbft... - Seite 51 2312132 Pistolenkörper GA 4000ACIC ◆ 2321825 Pistolenkörper GA 4000ACIC (longlife) ◆ ● 2312144 Grundplatte GA 4000ACIC-S kompl. ◆ ● 2308810 Grundplatte GA 4000ACIC-R kompl. 2309945 Schraubenfeder 2314274 Endkappe kurz ● 2308808 Luftkappe LV plus (rot) ● 2308809 Luftkappe HV plus (blau) ●...
-
Seite 52: Service-Sets Und Ersatzteilgruppen
GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG Stk. Bestell-Nr. Benennung ◆ 9971025 O-Ring ◆ 2314275 Kolben IC kompl. ◆ 2314273 Ventilstange IC kompl. ● 9992698 Vaseline weiss PHHV 9998991 Schraubenfeder 2314242 Grundplatte GA 4000ACIC R ◆ ● 2322531 Kolbendichtung EPDM ◆... - Seite 53 GA 4000ACIC AUSGABE 06/2011 BESTELLNUMMER DOC2312955 BETRIEBSANLEITUNG...
