Blockschaltbild
11

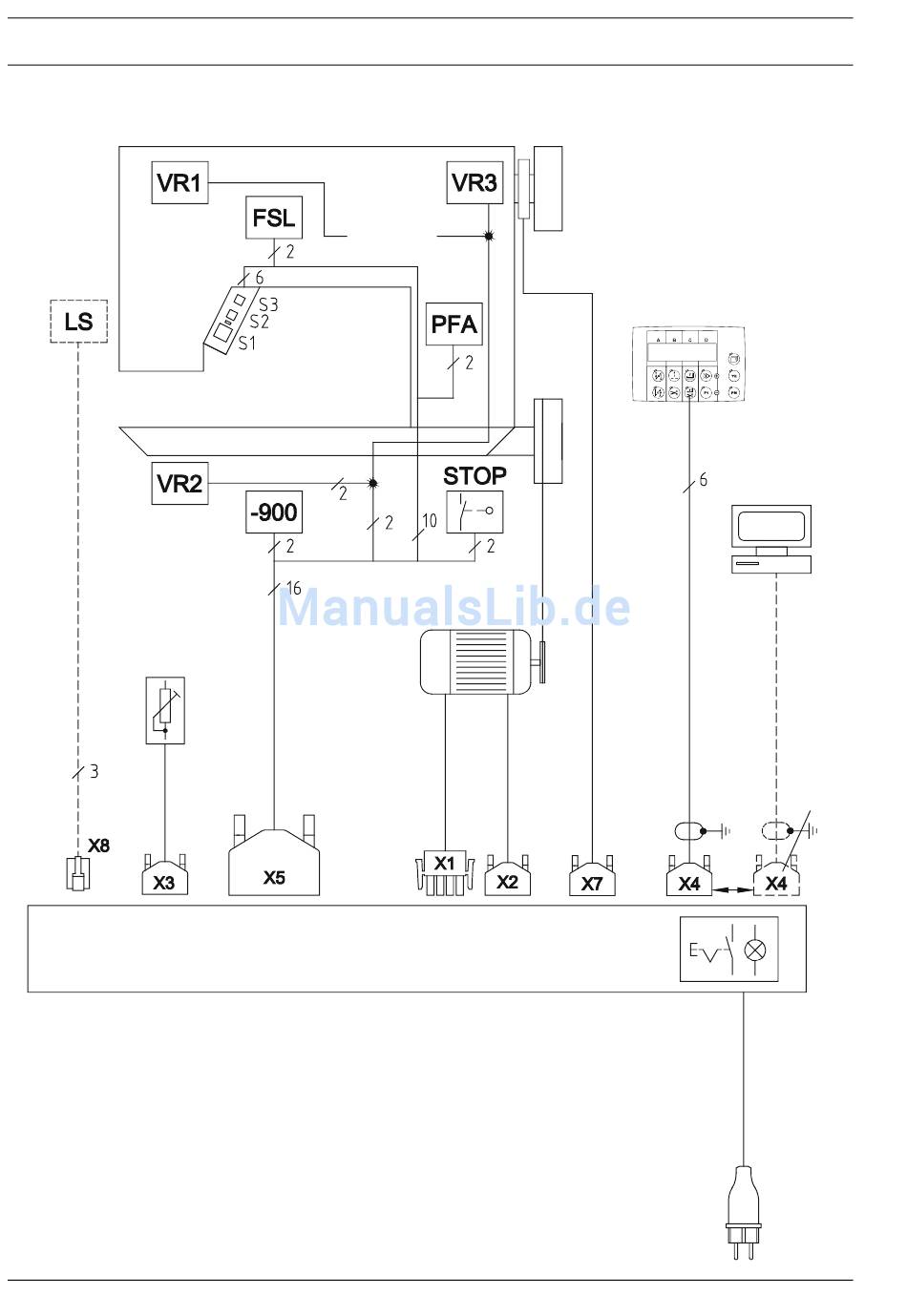

Blockschaltbild PFAFF 570 / 590 mit Steuerungspaket P44 PD-L

.05.04
Sollwertgeber
Steuerung P44 PD-L
Steuerungspaket P44 PD-L
= Lichtschranke
LS
VR1 = Rollfußentriegelung
VR2 = Transportumschaltung
VR3 = VR3- Magnet (Nadel) - nur bei 571 + 591
FSL = Fadenspannungslösen
PFA = Presserfußautomatik
-900 = Fadenabschneider
STOP = Anlaufsperre
50
Version 04.02.08
570/590 570/590
Antrieb / Ministop Lang
Inkrementalgeber
Positionsgeber PD6 (nur bei der 574)
BDF - PICO TOP
Netzschalter
Netzstecker
PC
für
Software-
download
