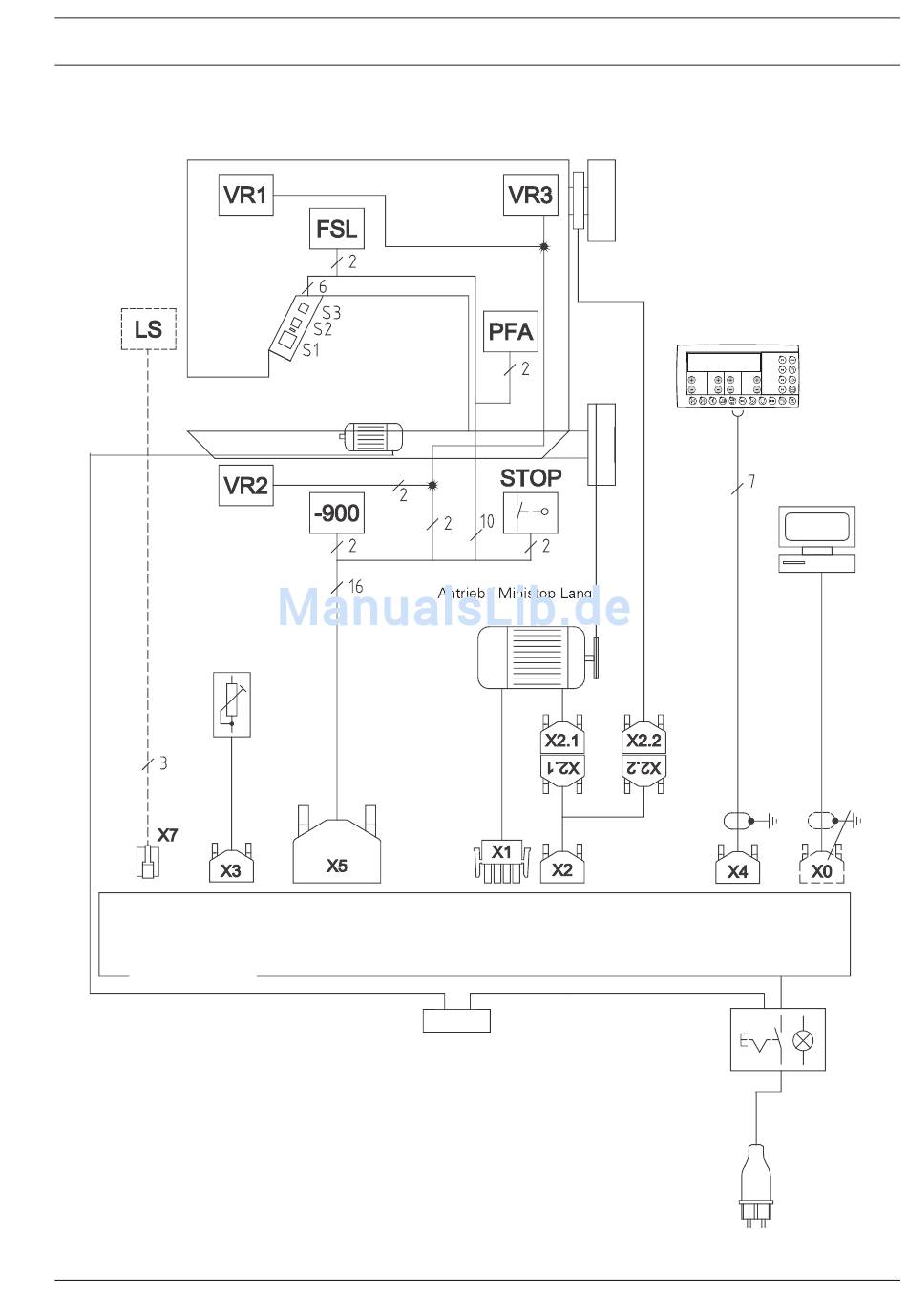

Blockschaltbild PFAFF 570 / 590 mit Steuerungspaket P40 ED

.05.02
Sollwertgeber
Steuerung P40 ED
Steuerungspaket P40 ED
LS = Lichtschranke
VR1 = Rollfußentriegelung
VR2 = Transportumschaltung
VR3 = VR3- Magnet (Nadel) - nur bei 571 + 591
FSL = Fadenspannungslösen
PFA = Presserfußautomatik
-900 = Fadenabschneider
STOP = Anlaufsperre
V ersion 04.02.08
570/590 570/590
Inkrementalgeber
-725/..
Blockschaltbild
Positionsgeber PD3 (nur bei der 574)
BDF - BDF - S3
A B C D
Netzschalter
Netzstecker
PC
für
Software-
download
