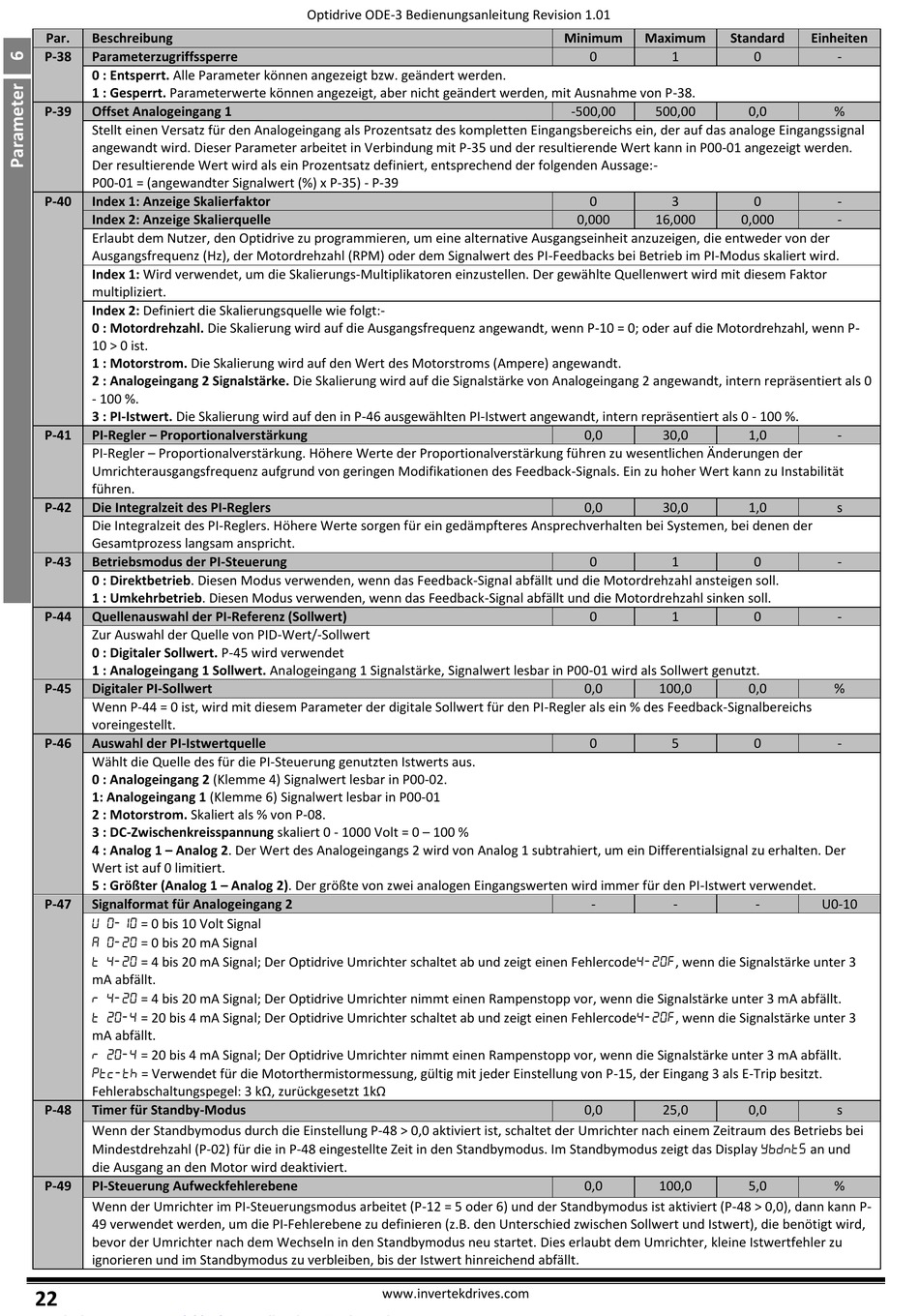

Par.
Beschreibung
P-38
Parameterzugriffssperre
0 : Entsperrt. Alle Parameter können angezeigt bzw. geändert werden.
1 : Gesperrt. Parameterwerte können angezeigt, aber nicht geändert werden, mit Ausnahme von P-38.
P-39
Offset Analogeingang 1
Stellt einen Versatz für den Analogeingang als Prozentsatz des kompletten Eingangsbereichs ein, der auf das analoge Eingangssignal
angewandt wird. Dieser Parameter arbeitet in Verbindung mit P-35 und der resultierende Wert kann in P00-01 angezeigt werden.
Der resultierende Wert wird als ein Prozentsatz definiert, entsprechend der folgenden Aussage:-
P00-01 = (angewandter Signalwert (%) x P-35) - P-39
P-40
Index 1: Anzeige Skalierfaktor
Index 2: Anzeige Skalierquelle
Erlaubt dem Nutzer, den Optidrive zu programmieren, um eine alternative Ausgangseinheit anzuzeigen, die entweder von der
Ausgangsfrequenz (Hz), der Motordrehzahl (RPM) oder dem Signalwert des PI-Feedbacks bei Betrieb im PI-Modus skaliert wird.
Index 1: Wird verwendet, um die Skalierungs-Multiplikatoren einzustellen. Der gewählte Quellenwert wird mit diesem Faktor
multipliziert.
Index 2: Definiert die Skalierungsquelle wie folgt:-
0 : Motordrehzahl. Die Skalierung wird auf die Ausgangsfrequenz angewandt, wenn P-10 = 0; oder auf die Motordrehzahl, wenn P-
10 > 0 ist.
1 : Motorstrom. Die Skalierung wird auf den Wert des Motorstroms (Ampere) angewandt.
2 : Analogeingang 2 Signalstärke. Die Skalierung wird auf die Signalstärke von Analogeingang 2 angewandt, intern repräsentiert als 0
- 100 %.
3 : PI-Istwert. Die Skalierung wird auf den in P-46 ausgewählten PI-Istwert angewandt, intern repräsentiert als 0 - 100 %.
P-41
PI-Regler – Proportionalverstärkung
PI-Regler – Proportionalverstärkung. Höhere Werte der Proportionalverstärkung führen zu wesentlichen Änderungen der
Umrichterausgangsfrequenz aufgrund von geringen Modifikationen des Feedback-Signals. Ein zu hoher Wert kann zu Instabilität
führen.
P-42
Die Integralzeit des PI-Reglers
Die Integralzeit des PI-Reglers. Höhere Werte sorgen für ein gedämpfteres Ansprechverhalten bei Systemen, bei denen der
Gesamtprozess langsam anspricht.
P-43
Betriebsmodus der PI-Steuerung
0 : Direktbetrieb. Diesen Modus verwenden, wenn das Feedback-Signal abfällt und die Motordrehzahl ansteigen soll.
1 : Umkehrbetrieb. Diesen Modus verwenden, wenn das Feedback-Signal abfällt und die Motordrehzahl sinken soll.
P-44
Quellenauswahl der PI-Referenz (Sollwert)
Zur Auswahl der Quelle von PID-Wert/-Sollwert
0 : Digitaler Sollwert. P-45 wird verwendet
1 : Analogeingang 1 Sollwert. Analogeingang 1 Signalstärke, Signalwert lesbar in P00-01 wird als Sollwert genutzt.
P-45
Digitaler PI-Sollwert
Wenn P-44 = 0 ist, wird mit diesem Parameter der digitale Sollwert für den PI-Regler als ein % des Feedback-Signalbereichs
voreingestellt.
P-46
Auswahl der PI-Istwertquelle
Wählt die Quelle des für die PI-Steuerung genutzten Istwerts aus.
0 : Analogeingang 2 (
1: Analogeingang 1 (
2 : Motorstrom. Skaliert als % von P-08.
3 : DC-Zwischenkreisspannung skaliert 0 - 1000 Volt = 0 – 100 %
4 : Analog 1 – Analog 2. Der Wert des Analogeingangs 2 wird von Analog 1 subtrahiert, um ein Differentialsignal zu erhalten. Der
Wert ist auf 0 limitiert.
5 : Größter (Analog 1 – Analog 2). Der größte von zwei analogen Eingangswerten wird immer für den PI-Istwert verwendet.
P-47
Signalformat für Analogeingang 2
U 0-10 = 0 bis 10 Volt Signal
A 0-20 = 0 bis 20 mA Signal
t 4-20 = 4 bis 20 mA Signal; Der Optidrive Umrichter schaltet ab und zeigt einen Fehlercode4-20F, wenn die Signalstärke unter 3
mA abfällt.
r 4-20 = 4 bis 20 mA Signal; Der Optidrive Umrichter nimmt einen Rampenstopp vor, wenn die Signalstärke unter 3 mA abfällt.
t 20-4 = 20 bis 4 mA Signal; Der Optidrive Umrichter schaltet ab und zeigt einen Fehlercode4-20F, wenn die Signalstärke unter 3
mA abfällt.
r 20-4 = 20 bis 4 mA Signal; Der Optidrive Umrichter nimmt einen Rampenstopp vor, wenn die Signalstärke unter 3 mA abfällt.
Ptc-th = Verwendet für die Motorthermistormessung, gültig mit jeder Einstellung von P-15, der Eingang 3 als E-Trip besitzt.
Fehlerabschaltungspegel: 3 kΩ, zurückgesetzt 1kΩ
P-48
Timer für Standby-Modus
Wenn der Standbymodus durch die Einstellung P-48 > 0,0 aktiviert ist, schaltet der Umrichter nach einem Zeitraum des Betriebs bei
Mindestdrehzahl (P-02) für die in P-48 eingestellte Zeit in den Standbymodus. Im Standbymodus zeigt das Display ybdnts an und
die Ausga
an den Motor wird
P-49
PI-Steuerung Aufweckfehlerebene
Wenn der Umrichter im PI-Steuerungsmodus arbeitet (P-12 = 5 oder 6) und der Standbymodus ist aktiviert (P-48 > 0,0), dann kann P-
49 verwendet werden, um die PI-Fehlerebene zu definieren (z.B. den Unterschied zwischen Sollwert und Istwert), die benötigt wird,
bevor der Umrichter nach
ignorieren und im Standbymodus zu verbleiben, bis der Istwert hinreichend abfällt.
22
Optidrive ODE-3 Bedienungsanleitung Revision 1.01
4) Signalwert lesbar in P00-02.
6) Signalwert lesbar in P00-01
ktiviert.
Wechseln in den Standbymodus neu startet. Dies erlaubt dem Umrichter, kleine Istwertfehler zu
www.invertekdrives.com
Minimum
Maximum
Standard
0
1
-500,00
500,00
0
3
0,000
16,000
0,0
30,0
0,0
30,0
0
1
0
1
0,0
100,0
0
5
-
-
0,0
25,0
0,0
100,0
Einheiten
0
-
0,0
%
0
-
0,000
-
1,0
-
1,0
s
0
-
0
-
0,0
%
0
-
-
U0-10
0,0
s
5,0
%
