Messung durchführen

Messungen auswerten

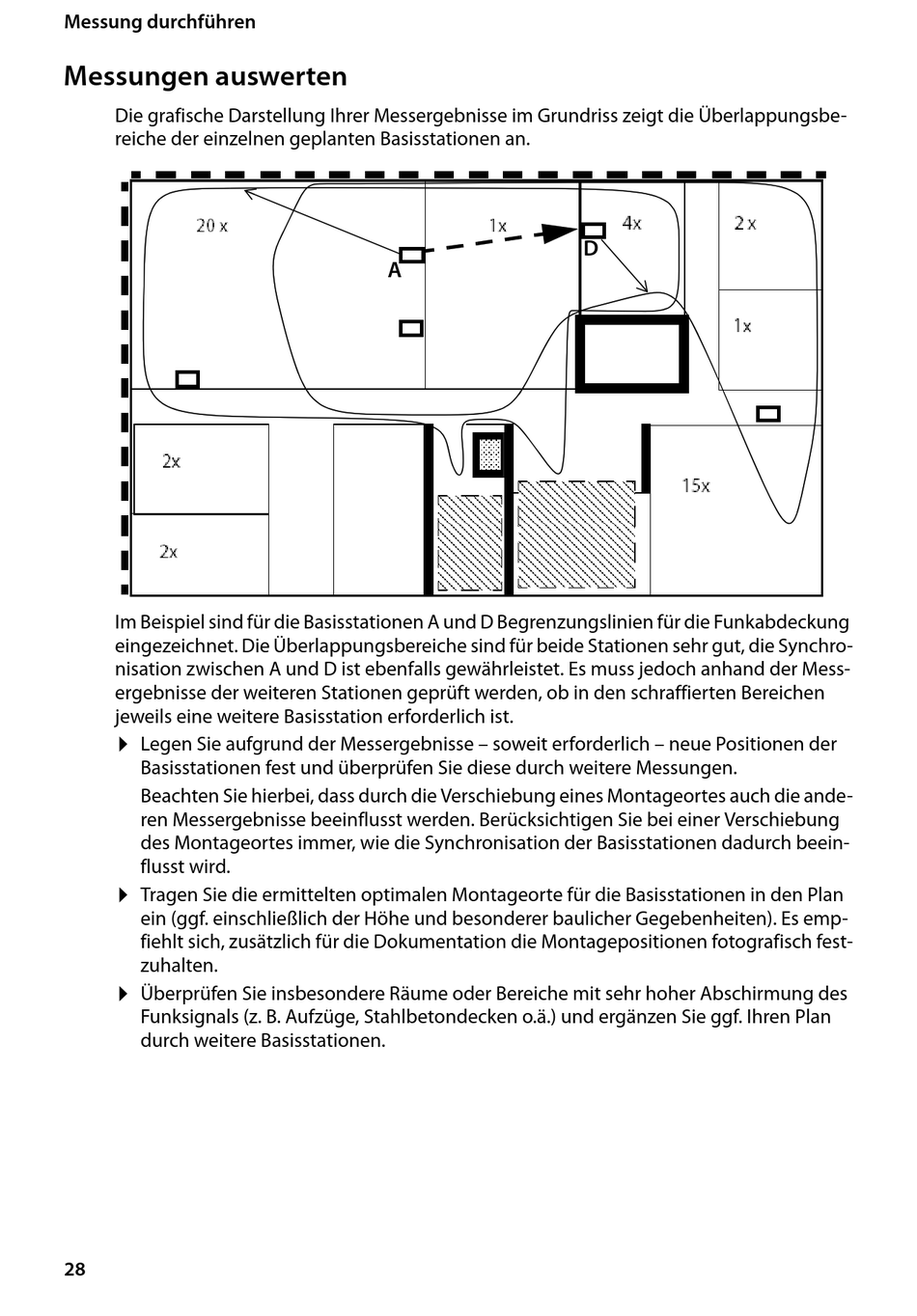

Die grafische Darstellung Ihrer Messergebnisse im Grundriss zeigt die Überlappungsbe-
reiche der einzelnen geplanten Basisstationen an.
Im Beispiel sind für die Basisstationen A und D Begrenzungslinien für die Funkabdeckung
eingezeichnet. Die Überlappungsbereiche sind für beide Stationen sehr gut, die Synchro-
nisation zwischen A und D ist ebenfalls gewährleistet. Es muss jedoch anhand der Mess-
ergebnisse der weiteren Stationen geprüft werden, ob in den schraffierten Bereichen
jeweils eine weitere Basisstation erforderlich ist.
¤
Legen Sie aufgrund der Messergebnisse – soweit erforderlich – neue Positionen der
Basisstationen fest und überprüfen Sie diese durch weitere Messungen.
Beachten Sie hierbei, dass durch die Verschiebung eines Montageortes auch die ande-
ren Messergebnisse beeinflusst werden. Berücksichtigen Sie bei einer Verschiebung
des Montageortes immer, wie die Synchronisation der Basisstationen dadurch beein-
flusst wird.
¤
Tragen Sie die ermittelten optimalen Montageorte für die Basisstationen in den Plan
ein (ggf. einschließlich der Höhe und besonderer baulicher Gegebenheiten). Es emp-
fiehlt sich, zusätzlich für die Dokumentation die Montagepositionen fotografisch fest-
zuhalten.
¤
Überprüfen Sie insbesondere Räume oder Bereiche mit sehr hoher Abschirmung des
Funksignals (z. B. Aufzüge, Stahlbetondecken o.ä.) und ergänzen Sie ggf. Ihren Plan
durch weitere Basisstationen.
28
A
D
