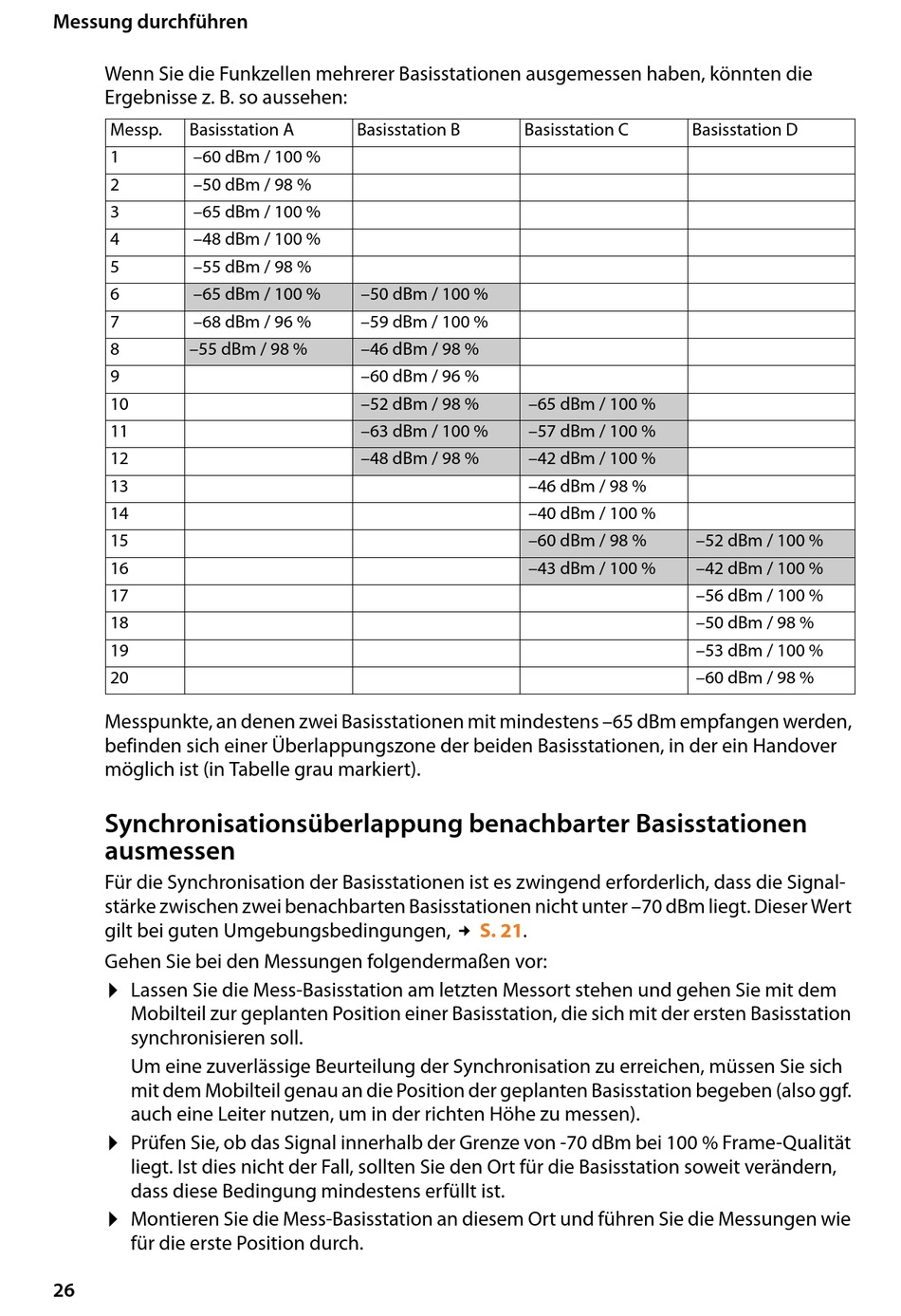

Messung durchführen
Wenn Sie die Funkzellen mehrerer Basisstationen ausgemessen haben, könnten die
Ergebnisse z. B. so aussehen:
Messp.
Basisstation A
1
–60 dBm / 100 %
2
–50 dBm / 98 %
3
–65 dBm / 100 %
4
–48 dBm / 100 %
5
–55 dBm / 98 %
6
–65 dBm / 100 %
7
–68 dBm / 96 %
8
–55 dBm / 98 %
9
10
11
12
13
14
15
16
17
18
19
20
Messpunkte, an denen zwei Basisstationen mit mindestens –65 dBm empfangen werden,
befinden sich einer Überlappungszone der beiden Basisstationen, in der ein Handover
möglich ist (in Tabelle grau markiert).
Synchronisationsüberlappung benachbarter Basisstationen
ausmessen
Für die Synchronisation der Basisstationen ist es zwingend erforderlich, dass die Signal-
stärke zwischen zwei benachbarten Basisstationen nicht unter –70 dBm liegt. Dieser Wert
gilt bei guten Umgebungsbedingungen,
Gehen Sie bei den Messungen folgendermaßen vor:
¤
Lassen Sie die Mess-Basisstation am letzten Messort stehen und gehen Sie mit dem
Mobilteil zur geplanten Position einer Basisstation, die sich mit der ersten Basisstation
synchronisieren soll.
Um eine zuverlässige Beurteilung der Synchronisation zu erreichen, müssen Sie sich
mit dem Mobilteil genau an die Position der geplanten Basisstation begeben (also ggf.
auch eine Leiter nutzen, um in der richten Höhe zu messen).
¤
Prüfen Sie, ob das Signal innerhalb der Grenze von -70 dBm bei 100 % Frame-Qualität
liegt. Ist dies nicht der Fall, sollten Sie den Ort für die Basisstation soweit verändern,
dass diese Bedingung mindestens erfüllt ist.
¤
Montieren Sie die Mess-Basisstation an diesem Ort und führen Sie die Messungen wie
für die erste Position durch.
26
Basisstation B
Basisstation C
–50 dBm / 100 %
–59 dBm / 100 %
–46 dBm / 98 %
–60 dBm / 96 %
–52 dBm / 98 %
–63 dBm / 100 %
–48 dBm / 98 %
£
S.
21.
Basisstation D
–65 dBm / 100 %
–57 dBm / 100 %
–42 dBm / 100 %
–46 dBm / 98 %
–40 dBm / 100 %
–60 dBm / 98 %
–52 dBm / 100 %
–43 dBm / 100 %
–42 dBm / 100 %
–56 dBm / 100 %
–50 dBm / 98 %
–53 dBm / 100 %
–60 dBm / 98 %
