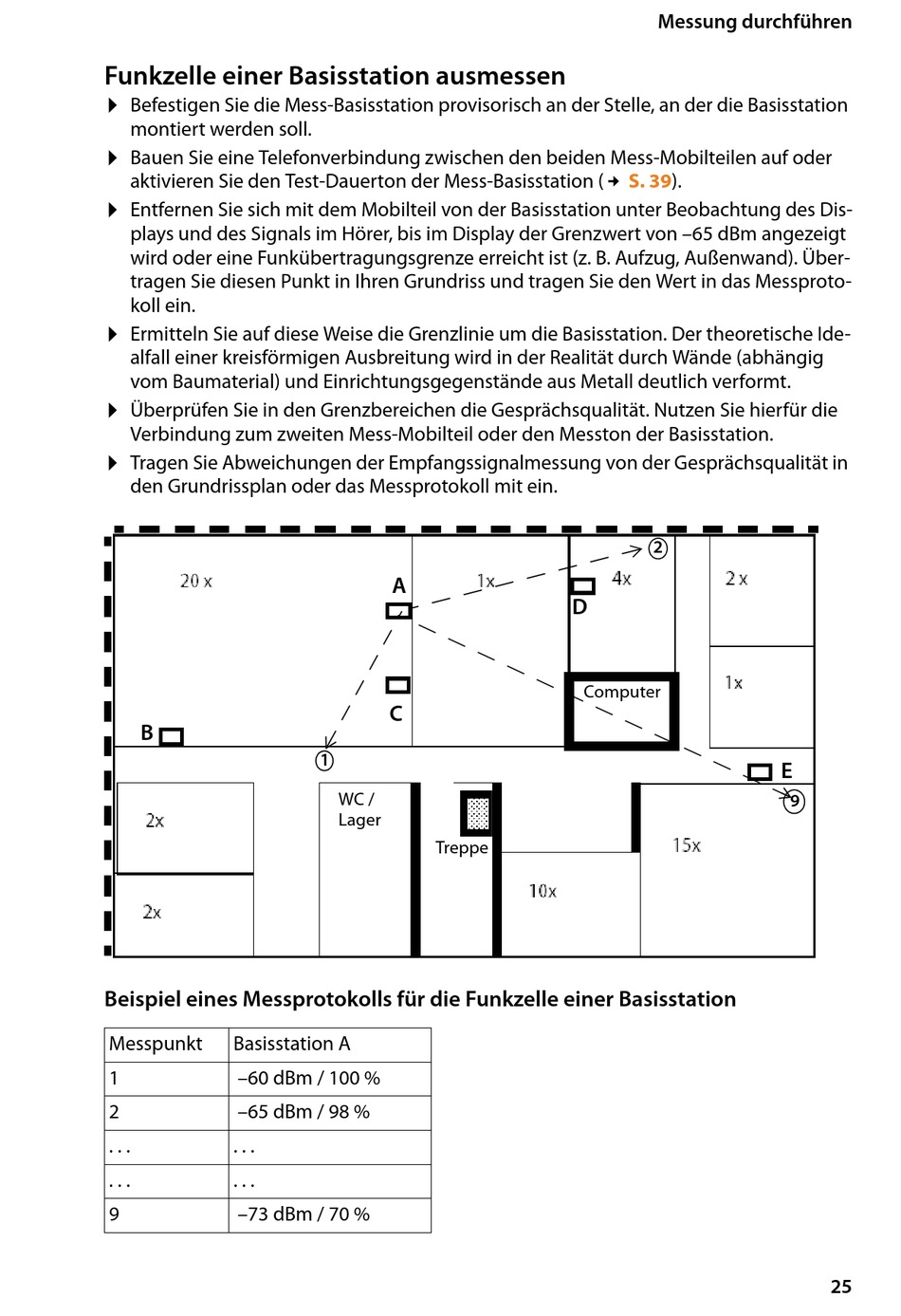

Funkzelle einer Basisstation ausmessen

¤
Befestigen Sie die Mess-Basisstation provisorisch an der Stelle, an der die Basisstation
montiert werden soll.
¤
Bauen Sie eine Telefonverbindung zwischen den beiden Mess-Mobilteilen auf oder
aktivieren Sie den Test-Dauerton der Mess-Basisstation (
¤
Entfernen Sie sich mit dem Mobilteil von der Basisstation unter Beobachtung des Dis-
plays und des Signals im Hörer, bis im Display der Grenzwert von –65 dBm angezeigt
wird oder eine Funkübertragungsgrenze erreicht ist (z. B. Aufzug, Außenwand). Über-
tragen Sie diesen Punkt in Ihren Grundriss und tragen Sie den Wert in das Messproto-
koll ein.
¤
Ermitteln Sie auf diese Weise die Grenzlinie um die Basisstation. Der theoretische Ide-
alfall einer kreisförmigen Ausbreitung wird in der Realität durch Wände (abhängig
vom Baumaterial) und Einrichtungsgegenstände aus Metall deutlich verformt.
¤
Überprüfen Sie in den Grenzbereichen die Gesprächsqualität. Nutzen Sie hierfür die
Verbindung zum zweiten Mess-Mobilteil oder den Messton der Basisstation.
¤
Tragen Sie Abweichungen der Empfangssignalmessung von der Gesprächsqualität in
den Grundrissplan oder das Messprotokoll mit ein.
B
Beispiel eines Messprotokolls für die Funkzelle einer Basisstation
Messpunkt Basisstation A
1 –60 dBm / 100 %
2 –65 dBm / 98 %
. . . . . .
. . . . . .
9 –73 dBm / 70 %
A
C
1
WC /
Lager
Treppe
Messung durchführen
£
S. 39).
2
D
Computer
E
9
25
