6

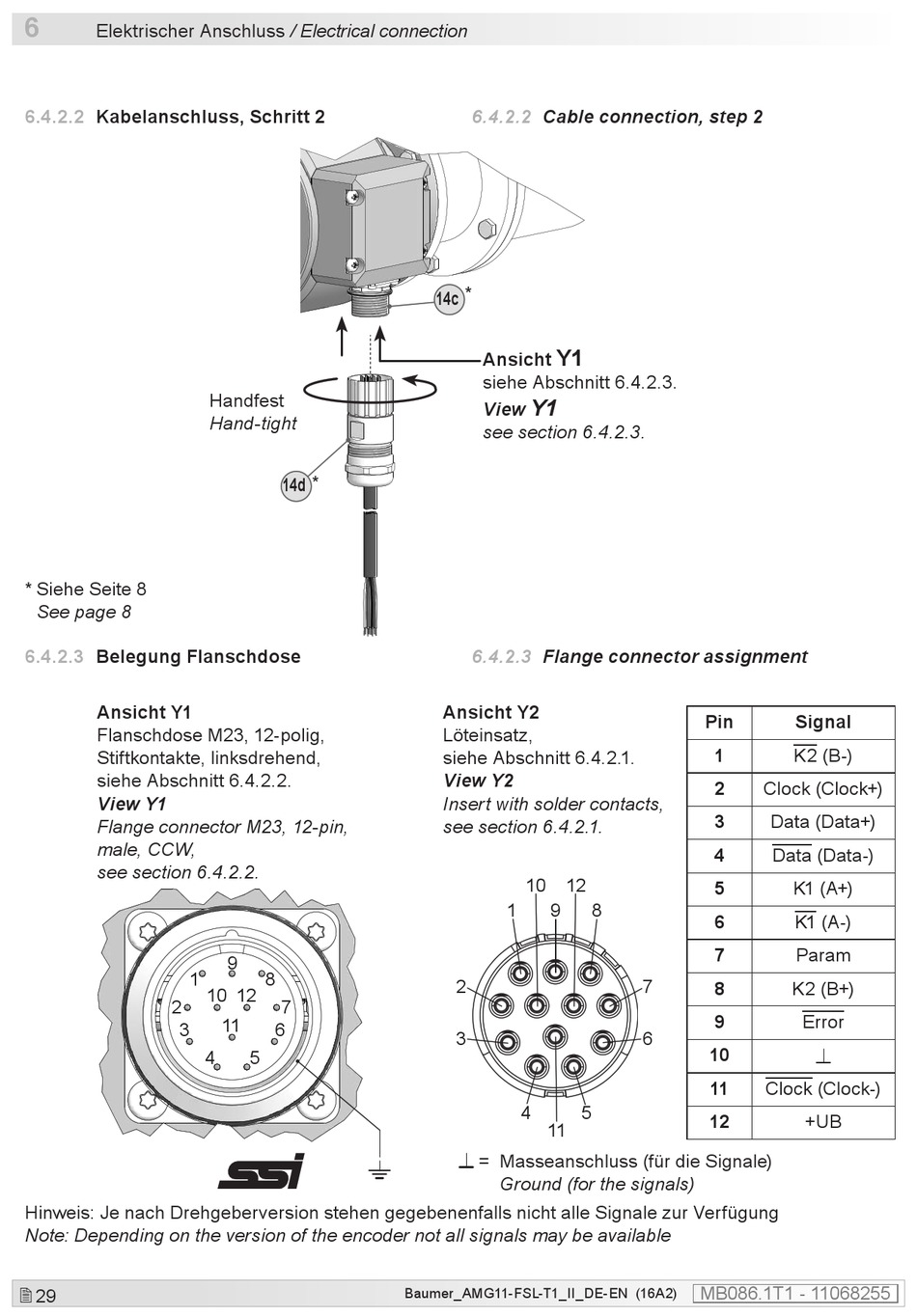

Elektrischer Anschluss / Electrical connection
6.4.2.2
Kabelanschluss, Schritt 2
* Siehe Seite 8
See page 8
6.4.2.3
Belegung Flanschdose
Ansicht Y1
Flanschdose M23, 12-polig,
Stiftkontakte, linksdrehend,
siehe Abschnitt 6.4.2.2.
View Y1
Flange connector M23, 12-pin,
male, CCW,
see section 6.4.2.2.
1
2
3
Hinweis: Je nach Drehgeberversion stehen gegebenenfalls nicht alle Signale zur Verfügung
Note: Depending on the version of the encoder not all signals may be available
29
Handfest
Hand-tight
*
14d
9
8
10
12
7
11
6
4
5
6.4.2.2
Cable connection, step 2
*
14c
Y1
Ansicht
siehe Abschnitt 6.4.2.3.
Y1
View
see section 6.4.2.3.
6.4.2.3
Flange connector assignment
Ansicht Y2
Löteinsatz,
siehe Abschnitt 6.4.2.1.
View Y2
Insert with solder contacts,
see section 6.4.2.1.
10
12
1
9
2
3
4
11
= Masseanschluss (für die Signale)
Ground (for the signals)
Baumer_AMG11-FSL-T1_II_DE-EN (16A2)
Pin
1
2
3
4
5
8
6
7
7
8
9
6
10
11
5
12
MB086.1T1 - 11068255
Signal
K2 (B-)
Clock (Clock+)
Data (Data+)
Data (Data-)
K1 (A+)
K1 (A-)
Param
K2 (B+)
Error
Clock (Clock-)
+UB
