00 7048 *PNP
Art.-Nr.

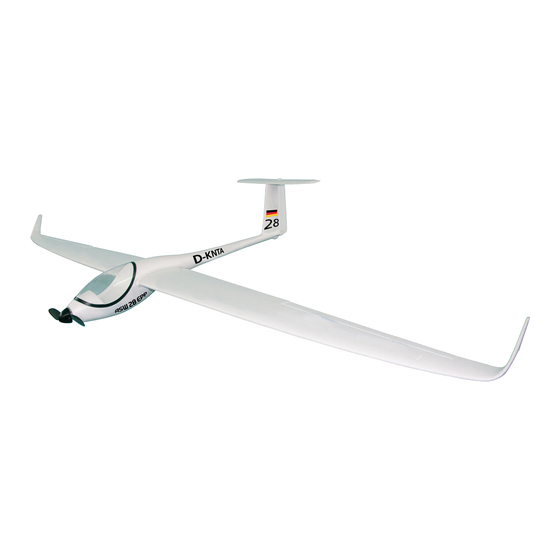

ASW 28 EP
Gebrauchsanleitung
Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und
bewahren Sie diese bitte auch nach Abschluss der Montage gut auf!
* PNP = Fertig montiert bis auf Akku, Empfänger und Sender
* RTF = Ready to fly
Vorsichtsmaßnahmen
!
Dieses Modell ist kein Spielzeug!
Geeignet für Personen ab 14 Jahren!
* Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
* Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
* Beachten Sie Vorsichtsmaßnahmen beim
Zusammenbau des Modells. Sie sind für diese Modell-
montage und für einen sicheren Betrieb selbst
verantwortlich.
* Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.
DE
00 7047 *RTF
Art.-Nr.
Zugelassen in:
D, A, E, GB, F, B, DK,
PL, FIN, GR, P, I, CH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jamara 00 7048
Inhaltszusammenfassung für Jamara 00 7048
- Seite 1 Zugelassen in: D, A, E, GB, F, B, DK, 00 7048 *PNP 00 7047 *RTF PL, FIN, GR, P, I, CH Art.-Nr. Art.-Nr. ASW 28 EP Gebrauchsanleitung Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und bewahren Sie diese bitte auch nach Abschluss der Montage gut auf! * PNP = Fertig montiert bis auf Akku, Empfänger und Sender...
-
Seite 2: Inhaltsverzeichnis
- Stellen Sie den Gassteuerknüppel am Sender immer in Modell betreiben. die Leerlaufposition. Allgemeine Hinweise Da der Firma JAMARA e.K. sowohl eine Kontrolle der Handhabung, Achtung! die Einhaltung der Montage- und Betriebshinweise, so wie der In einigen Ländern ist es vorgeschrieben für den Betrieb ei- Einsatz des Modells und dessen Wartung nicht möglich ist, kann... -
Seite 3: Technische Daten
LiPo 7,4 V 1000 mAh Motor 1400 KV 155 W Certificate of conformity Hiermit erklärt JAMARA e.K., dass das Modell‚ „ASW 28EP“ den Einschlägige EG-Richtlinien: einschlägigen EG-Richtlinien (insbesondere den neben benannten) Version RTF entspricht und die Serie entsprechend gefertigt wird. -
Seite 4: Sicherheitshinweise
Untergründen und/oder Behältnissen gelagert und geladen überwachen. werden. Jamara e. K. empfiehlt, die Zellen nur mit einem geeigneten Lade- Schnellladung: gerät mit LiPo Ladeprogramm zu laden. Bei unsachgemäßer Benut- Schnellladung ist nicht möglich. Die Ladeströme für eine Zelle müs- zung oder Verwendung von Ladegeräten ohne LiPo-Ladeprogramm... -
Seite 5: Fernsteuerung Cx 2,4 Ghz (Bei Rtf-Version Inklusive)
Bau oder beim Fliegen eines Modellflugzeuges kön- nen erhebliche Sach- oder Personenschäden zur Folge haben. Da der Firma JAMARA sowohl eine Kontrolle der Handhabung, die Einhaltung der Montage- und Betriebshinweise sowie der Da Hersteller und Verkäufer keinen Einfluss auf den ordnungs- Einsatz der Fernsteuerung und dessen Wartung nicht möglich... -
Seite 6: Empfohlenes Zubehör
übernimmt. Setzen Sie nur hochwertiges Zubehör ein, wie wir es in unserem Sortiment haben. Bitte informieren Sie sich in unserem aktuellen Katalog oder im Internet (www.jamara.de). Allgemeine Beschreibung Die Fernsteuerung CX 2,4 GHz arbeitet im ISM-Band. Großer Vor- Der Sender, kann mit Gas links und Gas rechts geliefert werden teil dieser neuen Technologie ist unter anderem, dass man keine und ist mit hochwertigen Steuerknüppeln ausgestattet. -
Seite 7: Einstellungen
Allgemeine Beschreibung (bei RTF-Version inklusive) Empfänger: Der Empfänger bietet direkte Anschlüsse für bis zu sechs Servos. Am 7. Steckplatz wird der Empfängerakku angesteckt. Es wäre auch möglich dort ein weiteres Servo anzustecken. Technische Daten Empfänger CX 2,4 GHz: Betriebsspannung 4,8 – 5,2 V Stromaufnahme ca. -
Seite 8: Vorbereitung Der Fernsteuerungsanlage
Vorbereitung der Fernsteuerungsanlage Nehmen Sie den Sender in die Hand und Der Sender muss mit 8 Batterien der Größe Schließen Sie das Batteriefach wieder. machen Sie sich mit dem Sender vertraut. ‚AA‘ ausgerüstet werden. Zum Einsetzen der Zellen schieben Sie die Abdeckhaube nach unten. -
Seite 9: Anschlussschema
Anschlussschema 1. Antenne 2. Empfänger 3. Motor 4. Flugregler 5. LiPo Flugakku 6. Seitenruderservo 7. Höhenruderservo 8. Querruderservos Laden des Akkus Hinweise: 1. Laden Sie den Akku nur mit einem Ladegerät, das mit einem Balancer- Anschluss ausgestattet ist oder schalten Sie einen Balancer zwischen das Ladegerät und den Akku. -
Seite 10: Akku Einsetzen
Fertigstellung des Rumpf Schrauben Sie das Höhen- Stecken Sie das Kohlefaser- Führen Sie das andere Ende Bevor Sie die Tragflächen am leitwerk mit der beigefügten rohr in eine der beiden Flä- des Kohlefaserrohrs im Rumpf Rumpf fixieren, öffnen Sie die Schraube auf dem Seitenleit- chenhälften ein und schieben es durch. -
Seite 11: Fernsteuerung Überprüfen
WICHTIG !! Vor dem Anstecken des Antriebsakku muss der Sender eingeschaltet sein und die LED grünes Licht abgeben. Setzen Sie den Akku an die angegebene Position, sonst stimmt der Schwerpunkt des Modells nicht. Durch leichtes Verschieben des Akkus kann der Schwerpunkt optimiert werden. Überprüfen Sie, ob die Kabinenhaube exakt auf den Rumpf passt, Da der Akku von der Haube evtl. - Seite 12 Fernsteuerung überprüfen Überprüfen Sie den Antrieb, gehen Sie dabei wie folgt vor: Wichtige Hinweise: Wenn der Motor nicht entsprechend reagiert, überprü- fen Sie den Antriebsakku, laden sie ihn evtl. neu auf. Gehen Sie äußerst umsichtig vor, kommen Sie und auch keine Gegenstände in den Gefährdungsbereich der Luft- schraube.
-
Seite 13: Schwerpunkt Festlegen
Fernsteuerung überprüfen Überprüfen Sie die Höhenruder-Funktion, gehen Sie dabei wie folgt vor: Wichtiger Hinweis: Sollte das Seitenruder falsch herum ausschla- gen, kann die Dreh- richtung am Sender umgekehrt werden. Bewegen Sie den Höhenru- Bewegen Sie den Höhenru- Lassen Sie den Höhenruder- der-Knüppel nach hinten, das der-Knüppel nach vorn, das Knüppel los, das Höhenruder... -
Seite 14: Flugvorbereitungen
Flugvorbereitungen 1. Setzen Sie das Modell nur bei Windstille oder leichtem Wind ein, dann lässt sich das Modell gut steuern. Bei stärkerem Wind könnte es sein, dass die Kraft des Motors nicht ausreicht, um das Modell gegen den Wind fliegen zu lassen. Als Anfänger sollten Sie sich einen fast ganz windstillen Tag aussuchen. -
Seite 15: Landung
Flugeinsatz 8. Als Anfänger brauchen Sie die Seitenruderfunktion nur selten. Wenn Sie den Seitenruderknüppel nach links bewegen, dreht sich das Modell nach links um die Hochachse und umgekehrt. Wenn das Modell sich um die Hochachse dreht, obwohl der Knüppel genau in der Mitte steht, müssen Sie die Seitenrudertrimmung entsprechend betätigen. - Seite 16 Irrtum und technische Änderungen vorbehalten. Copyright JAMARA e.K. 2011 Kopie und Nachdruck, auch auszugsweise, nur mit Genehmigung von JAMARA e. K. Gutschein | Coupon Fordern Sie noch Heute den aktuellen Hauptkata- log mit unserem gesamten Warensortiment an. Name _______________________________ Vorname _______________________________ Straße...
