No. 006143
DE - Gebrauchsanleitung
Allgemeine Hinweise
Jamara e. K. übernimmt keine Haftung für Schäden, die an dem Produkt selbst oder durch dieses
entstehen, sofern diese auf falsche Bedienung oder Handhabungsfehler zurückzuführen sind. Der
Kunde allein trägt die volle Verantwortung für die richtige Bedienung und Handhabung; dies umfasst
insbesondere die Montage, den Ladevorgang, die Verwendung bis hin zur Wahl des Einsatzberei-
ches. Bitte beachten Sie hierzu die Bedienungs- und Gebrauchsanleitung, diese enthält wichtige
Informationen und Warnhinweise.
Dieses ferngesteuerte Modell ist kein Spielzeug!
Geeignet für Personen ab 14 Jahren.
Achtung:
Kinder unter 36 Monaten unbedingt fernhalten.
ERSTICKUNGSGEFAHR! Enthält verschluckbare Kleinteile.
Lieferumfang:
• Modell • Räder • Fahrwerksdraht • Diverse Kleinteile • Anleitung/Baupläne
Funktionen:
• Quer • Höhe • Seite • Gas
Highlights:
• Rumpf aus Balsa- und Sperrholz • Tragflächen aus Holz in Rippenbauweise • Holzbaukasten
• Ideal zum immer mit dabei haben • Lasergeschnitten

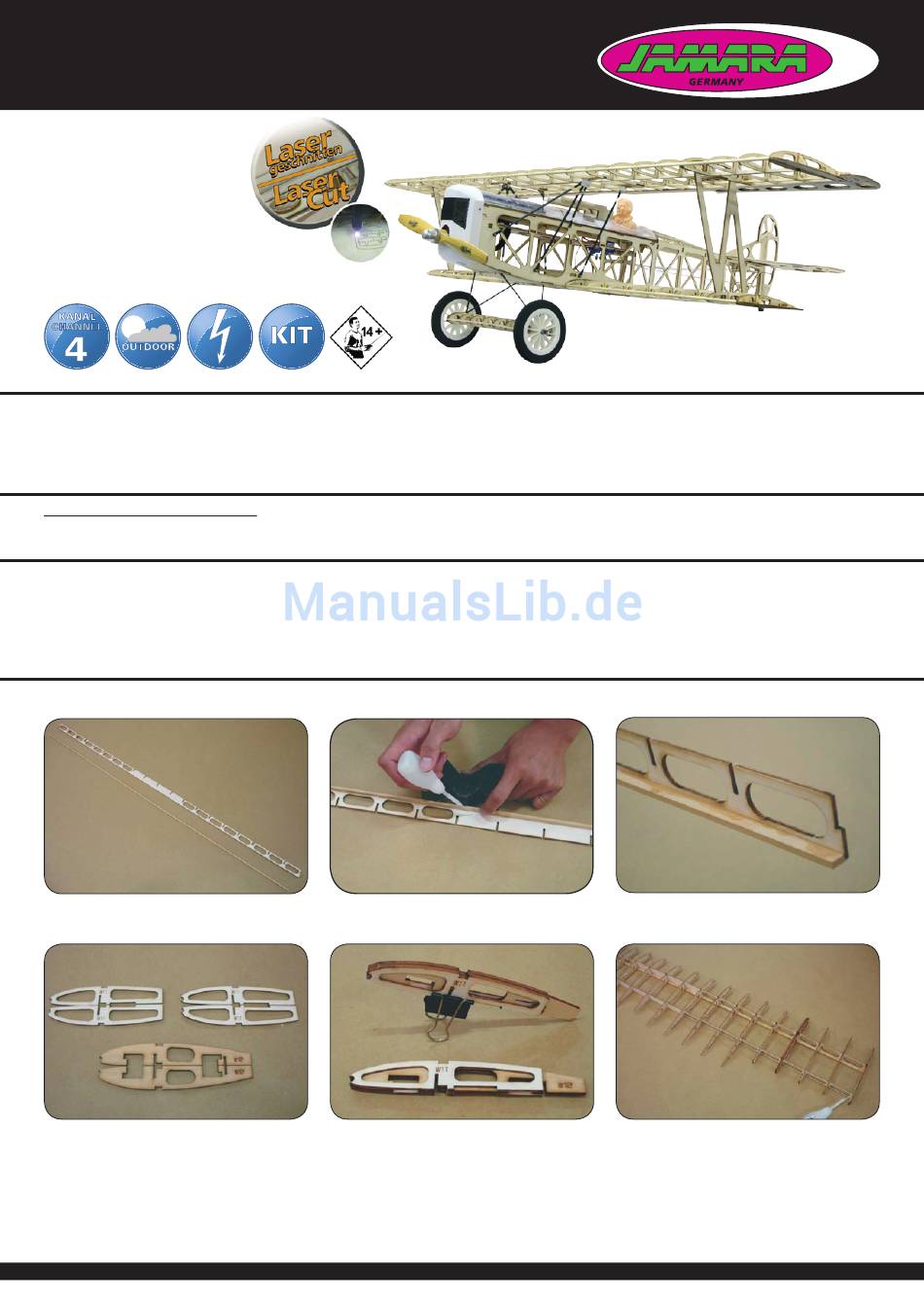

Montage der oberen Tragfläche
Legen Sie die Teile W3 und W2 mit den Schlitzen nach oben auf
die Arbeitsfläche.
Nehmen Sie 4 x Bauteil W11 und 2 x W12 und platzieren diese
auf Ihrer Arbeitsfläche

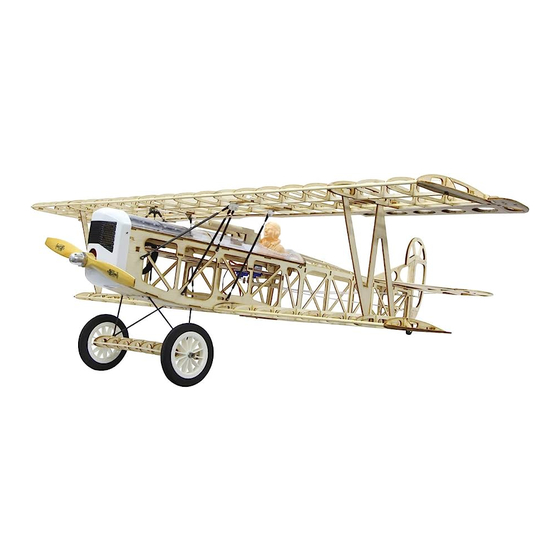

Fokker DVII
Achtung!
In einigen Ländern ist es vorgeschrieben für den Betrieb eines Modells eine spezielle Modellhalter-
haftpflichtversicherung abzuschließen. Informationen hierzu bekommen Sie bei den Modellsportver-
bänden oder bei einer Versicherung
Empfohlenes Zubehör:
E-Motor
Luftschraube AEJ
Servo
Technische Daten:
• Spannweite: ~ 1200 mm • Länge: ~ 990 mm
• Flächeninhalt ~ 41 qdm • Gewicht: ~ 1400 g
• Akku LiPo 14,8 V 2200 mAh • Motor 1000 KV 550 W
Angaben ohne Gewähr. Irrtum und technische Änderungen vorbehalten.
Platzieren Sie die W3 Leiste (3 mm) auf der Unterseite von W2.
Verwenden Sie einen Winkel um die Leiste sicher zu verkleben.
Kleben Sie jeweils auf ein W12 rechts und links einmal W11 auf
und sichern diese während des Trockenvorgangs mit einer Klam-
mer. Wiederholen Sie den Vorgang mit dem 2. Satz Bauteilen.
A2820/6
No. 13 2820
10 x 7
No. 34 0124
High End 929 HMG
No. 07 4420
• Servos: 4 x 13,6 g
Nach Abschluß der Klebearbeiten sollte das Teil wie oben abge-
bildet aussehen. Achten Sie unbedingt darauf, dass die beiden
Teile (W2 & W3) in einem 90° Winkel zueinander stehen.
Montage siehe Bauplan Seite 17; Stecken Sie die Tragflächen
rippen W6 - W11/12 (Reihenfolge siehe Plan) auf die Holme (W2
Hauptholm & W4 Hilfsholm) auf. Nicht verkleben! Nach Aufste-
ckung der Rippen auf die Holme werden die Endrippen (W15)
rechts und links an derTragfläche verklebt. Legen Sie nun die
Tragfläche auf Ihre Arbeitsfäche und richten sie laut Plan aus
und verkleben nun die übrigen Rippen.
