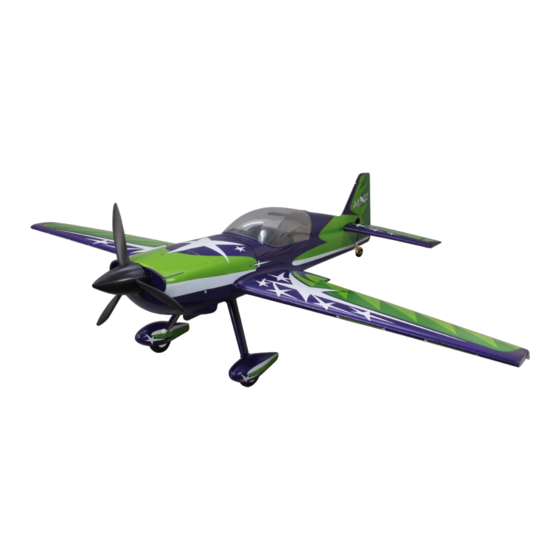

MX 2 EPO
Gebrauchsanleitung
Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und
bewahren Sie diese bitte auch nach Abschluss der Montage gut
auf!
Vorsichtsmaßnahmen
!
Dieses Modell ist kein Spielzeug!
Geeignet für Personen ab 14 Jahren!
* Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
* Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
* Beachten Sie Vorsichtsmaßnahmen beim
Zusammenbau des Modells. Sie sind für diese Modell-
montage und für einen sicheren Betrieb selbst
verantwortlich.
* Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.
D
00 7250
Art.-Nr.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jamara MX 2 EPO
Inhaltszusammenfassung für Jamara MX 2 EPO
- Seite 1 MX 2 EPO Gebrauchsanleitung 00 7250 Art.-Nr. Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und bewahren Sie diese bitte auch nach Abschluss der Montage gut auf! Vorsichtsmaßnahmen Dieses Modell ist kein Spielzeug! Geeignet für Personen ab 14 Jahren!
-
Seite 2: Inhaltsverzeichnis
Haftung ausgeschlossen. - Achten Sie darauf, dass nur ein intaktes Modell zum Wenn die MX 2 EPO das erste ferngesteuerte Flugzeug ist, das Einsatz kommt. Sie bauen und im Flug einsetzen wollen, bitten Sie einen erfahrenen - Setzen Sie das Modell nur bei gutem Wetter ein. Bei Regen, Modellpiloten um Hilfe. -
Seite 3: Konformitätserklärung
Konformitätserklärung Hiermit erklärt JAMARA e.K., dass das Modell‚ ‘‘MX2 EPO“ den Einschlägige EG-Richtlinien (nur PNP Version) einschlägigen EG-Richtlinien (insbesondere den neben benannten) entspricht und die Serie entsprechend gefertigt wird. (RoHS) Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten Bei Fragen bezüglich der Konformität wenden Sie sich bitte... -
Seite 4: Montage Des Hauptfahrwerds
Montage des Hauptfahrwerks Setzen Sie die beiden Hauptfahrwerkshälften auf die Rumpfunterseite auf und verschrauben Sie jedes Fahrwerk mit je 2 Schrauben. Damit sich die Schrauben nicht lösen können, verwenden Sie Schraubensicherungslack. Montage des Spornfahrwerks Bauen Sie das Spornfahrwerk zusammen und sichern den Bügel mit Sekundenkleber. Schrauben Sie das Spornfahrwerk mit 2 Schrauben, 2,6 x 8 mm, an das Rumpfen- Montage der Leitwerke... -
Seite 5: Montage Der Tragflächen
Montage der Leitwerke Stecken Sie nun das Seitenruder in die Aussparungen am Rumpfende ein und verschrauben Sie es von der Rumpfunterseite mit dem Rumpf (2 x 3 x 50 mm). Sollten Sie extrem fliegen wollen, sollten Sie das Seitenleitwerk zusätzlich mit Klebstoff sichern. Hängen Sie die Gabelköpfe der jeweiligen Anlenkung in die Ruderhörner des Höhen- und Seitenruders ein. -
Seite 6: Spinner Und Luftschraube Montieren
Montage der Tragflächen Stecken Sie die zweite Tragfläche auf das Steckungsrohr, führen Sie das Servokabel in den Verbinden Sie die Querruderservokabel Rumpf ein. Befestigen Sie die Tragflächen indem Sie beide im Rumpf festschrauben (3 x 50 mit einem Y-Kabel und dieses mit dem mm). -
Seite 7: Schwerpunkt
Schwerpunkt Fliegen Sie nie ehe Sie den Schwerpunkt bestimmt haben. Der Schwerpunkt befindet sich 100 mm von der Vorderkante der Tragfläche gemessen. CG 100 mm Problembehebung Problem Mögliche Ursache Mögliche Lösung Motoren laufen nicht Der Akku im Modell ist nicht geladen Laden Sie den Akku. - Seite 8 Irrtum und technische Änderungen vorbehalten. Copyright JAMARA e.K. 2011 Kopie und Nachdruck, auch auszugsweise, nur mit Genehmigung von JAMARA e. K. Gutschein Fordern Sie noch Heute den aktuellen Hauptkata- log mit unserem gesamten Warensortiment an. Name _______________________________ Vorname _______________________________ Straße...
