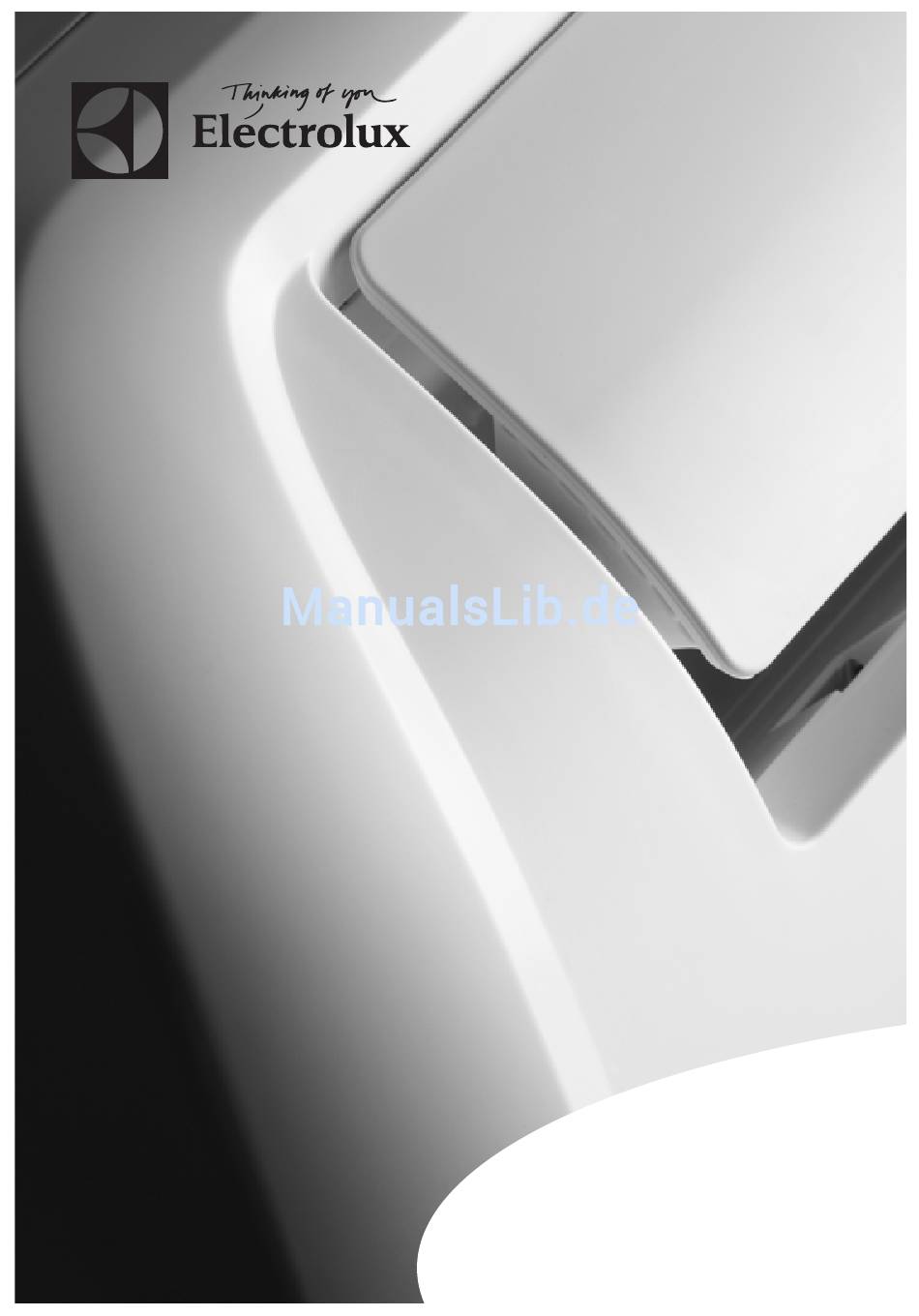

Installationshandbuch
EXI09HD1W, EXI12HD1W
EXI18HD1W, EXI22HD1W
Split-Klimaanlage

Werbung

loading

  Andere Handbücher für Electrolux EXI12HD1W

  Inhaltszusammenfassung für Electrolux EXI12HD1W

  • Seite 1 Installationshandbuch EXI09HD1W, EXI12HD1W EXI18HD1W, EXI22HD1W Split-Klimaanlage...
  • Seite 2: Inhaltsverzeichnis

    Glückwunsch Inhalt Glückwunsch ..........1 Herzlichen Glückwunsch und vielen Dank, dass Sie sich für diese Kombi-Klimaanlage entschieden Sicherheitshinweise ........2 haben. Wir sind davon überzeugt, dass Sie an Ihrer neuen Klimaanlage viel Freude haben werden. Hinweise zur Installation ......2 Bevor Sie die Klimaanlage verwenden, empfehlen Vor der Installation wir Ihnen, das gesamte Benutzerhandbuch...
  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Hinweise zur Installation Lesen Sie das Installations- und das Vorsicht Benutzerhandbuch aufmerksam durch und bewahren Sie sie für Nachschlagezwecke 1 Das Gerät darf nur von eine greifbar auf. Klimagerätefachkraft installiert werden. Der elektrische Anschluss darf nur von einem In diesem Handbuch finden Sie hilfreiche qualifizierten Elektriker und gemäß den vor Hinweise zur korrekten Nutzung und Wartung Ort geltenden Vorschriften und gemäß...
  • Seite 4: Vor Der Installation

    Vor der Installation Für die Installation erforderliche Werkzeuge 1 Wasserwaage 10 Gasleckprüfer 2 Schraubendreher 11 Vakuumpumpe 3 Elektrobohrer 12 Mehrwegmanometer 4 Kernbohrer ( 55 mm / 70 mm) 13 Benutzerhandbuch 5 Bördelgerät 14 Thermometer 6 Spezifizierte Drehmomentschlüssel 15 Multimeter 7 Schraubenschlüssel (Halbkupplung) 16 Rohrschneider 8 1 Glas Wasser 17 Maßband...
  • Seite 5: Gerätebeschreibung

    Gerätebeschreibung Abstand zur Decke Innen- Abstand zur Wand min. 15 cm gerät Abstand zur Wand min. 15 cm Luftauslassseite Abstand zum Boden Mode Light Turbo Healthy Timer-On Temp Timer-Off Clock Swing I feel Abstand zu Hindernis Lufteinlassseite Abstand zur Wand min.
  • Seite 6: Anweisungen Für Den Installationsort

    7 Wählen Sie einen Ort mit einem Abstand Anweisungen für den von ungefähr 1 Meter oder mehr von einem Installationsort Fernsehgerät oder sonstigen Elektrogeräten entfernt. Für den ordnungsgemäßen und effizienten 8 Wählen Sie einen Ort, an dem der Filter Betrieb des Geräts ist ein geeigneter problemlos entfernt werden kann.
  • Seite 7: Rohrlängenangaben Und Zusätzliche Gasmenge

    Installation auf dem Dach 1 Wird das Außengerät auf einem 3 Wird das Außengerät auf einem Dach oder Dach installiert, ist das Gerät gerade an Außenwänden montiert, kann dies zu auszurichten. übermäßigen Geräuschen und Vibrationen führen. Das Gerät könnte auch als nicht 2 Stellen Sie sicher, dass der Dachaufbau gebrauchsfähig klassifiziert werden.
  • Seite 8: Installation Des Außengeräts

    Schritt 2: Ablassen des Installation des Außengeräts Kondenswassers des Schritt 1: Befestigung des Außengeräts Außengeräts (nur für Modelle mit Wärmepumpe) • Befestigen Sie das Außengerät, indem Sie es mit 4 Schrauben und Muttern von 10 mm (nicht im Lieferumfang enthalten) an den • Bei Wärmebetrieb sind das Kondens- und 4 Öffnungen im Sockel sicher verankern.
  • Seite 9 Montageplatte, Typ A Die Mitte markieren Wasserwaage Abstand Abstand zur Wand zur Wand min. min. 150 mm 150 mm Wand Wand Links Rechts 55 mm 55 mm (hinteres Loch für Rohr) (hinteres Loch für Rohr) Montageplatte, Typ B Montageplatte, Typ C Montageplatte, Typ D...
  • Seite 10: Loch Für Rohr Bohren

    Schritt 2: Loch für Rohr bohren 1 Die Lochpositionen nach dem Diagramm anzeichnen. Ein (1) Loch (Ф 55 bzw. Ф 70 mm) etwas schräg von oben nach unten durch die Wand nach außen bohren. Loch für Modell Rohr Kühlleistung <6000 W Ф 55 mm Ф 70 mm Kühlleistung >6000 W Beide Stützen entfernen 2 Die Neigung muss zwischen 5 und 10 mm Schritt 3: Einbau des Ablaufschlauchs betragen, um einen guten Ablauf des vom...
  • Seite 11: Installation Des Innengeräts

    Schritt 4: Installation des 3 Das Isolierrohr mit breitem Vinylband umwickeln, Innengeräts um zu verhindern, dass sich das Isolierrohr verschiebt. Den Ablaufschlauch etwas nach unten neigen, damit das Kondenswasser Die Rohre können von rechts, hinten rechts, ungehindert ablaufen kann. links oder hinten links abgeführt werden. 1 Wenn die Rohre und Kabel von der linken oder rechten Seite des Innengeräts verlegt werden, Vinylband...
  • Seite 12 • Befolgen Sie die Anweisungen unten, Leitungen an der rechten um den Anschluss für Ablaufkappe und hinteren Seite Ablaufschlauch von links nach rechts zu wechseln. (a) Entfernen Sie die Ablaufkappe hinten rechts am Innengerät. Ablaufschlauch von Ablaufkappe der rechten Seite (b) Ziehen Sie den Ablaufschlauch hinten Leitungen auf der rechten links am Innengerät ab.
  • Seite 13 • Kühlmittelleitung und Ablaufschlauch • Drehen Sie das Kabel etwas, um den nicht beide von rechts nach links späteren Anschluss zu erleichtern. verlegen, um eine große Lücke zwischen • Der Ablaufschlauch darf nicht Innengerät und Wand zu vermeiden. durchhängen. • Wärmeisolieren Sie das Anschlussrohr. • Stellen Sie sicher, dass sich der Ablaufschlauch auf der niedrigsten Seite der Wanne befindet. Befindet sich der...
  • Seite 14: Einbau Des Anschlussrohrs

    Schritt 5: Einbau des Anschlussrohrs Bördelmutter Kühlmittelrohranschluss Kupferrohr 1 Bördeln Die Hauptursache für austretendes Kühlmittel ist ein unsachgemäßes Bördeln. Führen Sie das Vorsicht Bördeln sachgemäß wie folgt durch: A: Rohre und Kabel zuschneiden. Nach dem Bördeln können sie nicht montiert werden.
  • Seite 15: Rohranschluss - Innengerät

    Schritt 6: Rohranschluss - Innengerät B: Umwickeln des Anschlusses mit Isoliermaterial: • Bringen Sie das Wärmeisoliermaterial A: Anschluss des Rohrs des Innengeräts an am Rohr des Innengeräts und dem das Anschlussrohr: Anschlussrohr an. Binden Sie diese mit Vinylband zusammen, so dass keine Lücke • Die Mitten der Rohre ausrichten und die vorhanden ist.
  • Seite 16: Rohranschluss - Außengerät

    Schritt 7: Rohranschluss - Rohr Außengerät Ablaufschlauch Vinylband (schmal) A: Die Mitten der Rohre ausrichten und die Bördelmutter ausreichend mit der Hand Anschluss festziehen. Mit Vinylband Stromkabel (breit) umwickeln. C: Positionierung des Innengeräts: • Nehmen Sie das Distanzstück ab. • Hängen Sie das Innengerät in den oberen Teil der Montageplatte ein.
  • Seite 17: Elektroinstallation

    Schritt 9: Elektroanschluss B. Bei einer Installation des Außengeräts unter der Höhe des Innengeräts: Sicherheitshinweise • Umwickeln Sie die Leitungen, den Ablaufschlauch und das Anschlusskabel von Sicherheitsregeln der Elektrotechnik vor der unten nach oben. Installation: • Befestigen Sie die umwickelten Leitungen 1 Für Geräte ohne Prüfschnur und -stecker ist mit Schellen oder ähnlichem entlang der gemäß...
  • Seite 18 2 The yellow-green wire in air conditioner is the earthing wire which can not be used for 2640~5275W, Heat Pump models 2 Das gelb-grüne Kabel im Klimagerät ist das 2 The yellow-green wire in air conditioner is other purposes. Improper earthing may cause Erdungskabel, das nur für diesen Zweck the earthing wire which can not be used for 2600-5275 W, Wärmepumpenmodelle...
  • Seite 19 caution Vorsicht caution 2640~5275W, Heat Pump models 2600-5275 W, Wärmepumpenmodelle • Ziehen Sie die Schrauben fest und • After tightening the screws, pull the wire 2640~5275W, Heat Pump models ziehen Sie leicht am Kabel, um zu slightly to confirm whether it’s firm or not. • After tightening the screws, pull the wire Handle prüfen, ob es fest sitzt.
  • Seite 20: Den Ablauf Prüfen

    Vorsicht B. Den Ablauf prüfen • Schütten Sie vorsichtig ein Glas Wasser in den Verdampfer. Überprüfen Sie die obigen Bedingungen und bereiten Sie die Verkabelung wie folgt vor: • Prüfen Sie, dass das Wasser ohne Lecks durch den Ablaufschlauch in das Innengerät • Die Schrauben zur Befestigung der Kabel und durch den Ablauf fließt.
  • Seite 21: Entlüftung Und Lecktest

    • Schließen des Absperrventils: Schritt 11: Entlüftung und Den Ventilschaft mit einem Spezialwerkzeug Dichtigkeitstest festziehen. Dann die Ventilschaftkappe mit einem Schraubenschlüssel oder ähnlichem Luft und Feuchtigkeit im Kühlsystem haben die festziehen. unten beschriebenen unerwünschten Wirkungen: Kühlmittel • Der Systemdruck steigt an. Absperrventil • Die Betriebsstromaufnahme steigt.
  • Seite 22: Test Und Betrieb

    Test und Betrieb Verwenden der Vakuumpumpe Gasdichtigkeitstest 1 Ziehen Sie die Bördelmuttern an A, B, C und D fest, schließen Sie den Füllschlauch des 1 Seifenwassermethode: Mehrwegeventils (blau) an den Füllstutzen des gasrohrseitigen Niederdruckventils Geben Sie mit einer weichen Bürste (3-Wege-Ventil) an.
  • Seite 23 Betriebsprüfung • Schließen Sie den Schlauch des Mehrwegeventils an den Füllstutzen des 1 Prüfung vor dem Betrieb Absperrventils auf der Gasrohrseite des • Das Gerät erst nach vollständigem Abschluss Außengeräts an. der Installation einschalten. • Schließen Sie das Absperrventil auf der • Die Elektroverkabelung muss Gasrohrseite fast vollständig.
  • Seite 24 032013...
