Schritt 2

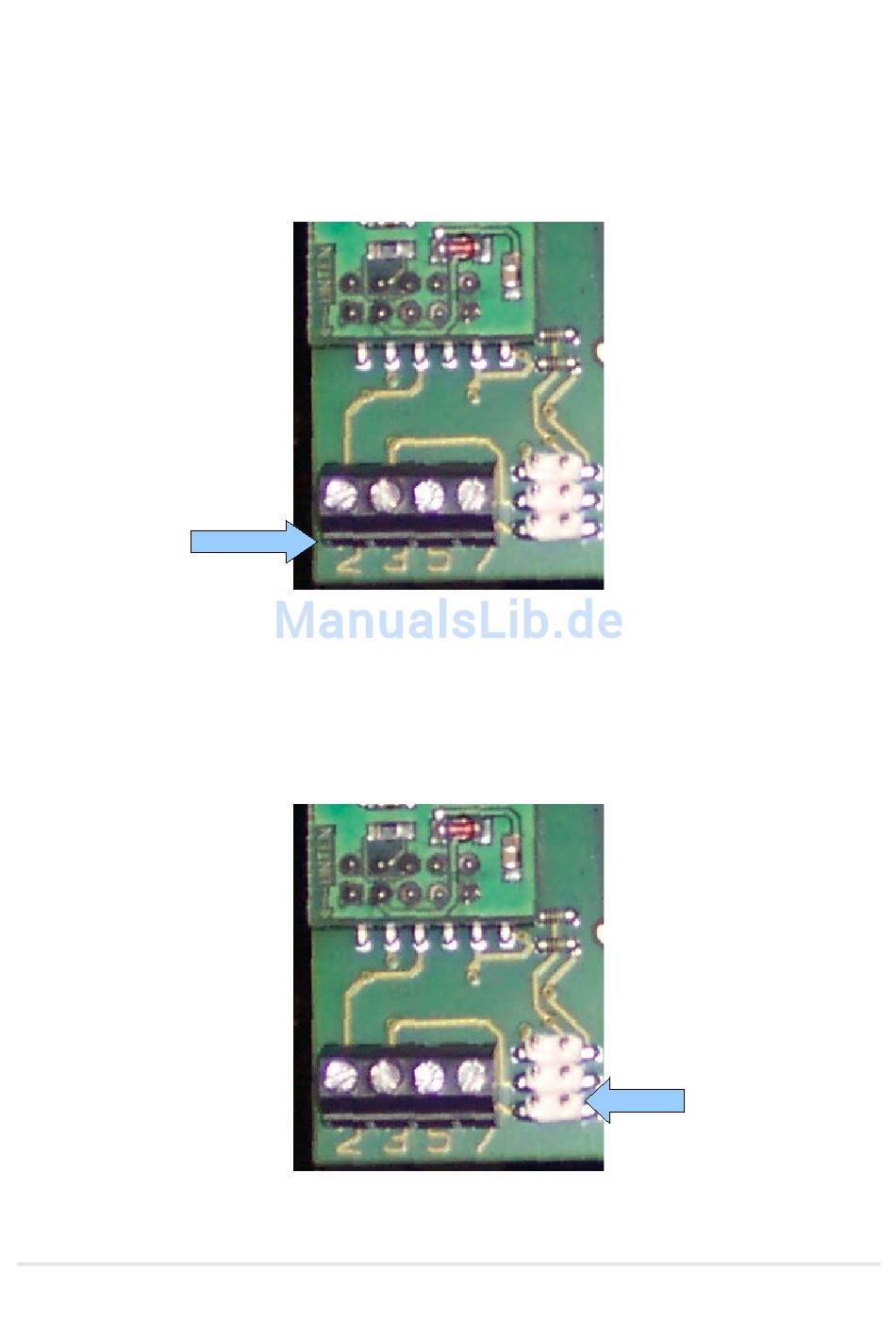

Nun müssen die einzelnen Wechselrichter miteinander verkabelt werden. Dazu benötigen
Sie ein 4-poliges, geschirmtes Datenkabel (z.B. 25m Ring, TOP-Bestnr.220014).
Verbinden Sie jeweils alle 4 Kontakte (2,3,5,7) der Klemmleiste von Wechselrichter 1 mit
Wechselrichter 2 und weiter zu Wechselrichter 3 usw. bis Sie alle Wechselrichter
verbunden haben.
Klemmleiste
Kontakte
2,3,5,7
Achten Sie unbedingt darauf, das Datenkabel im Innenraum der Wechselrichter durch die
Silikon-Isolierhüllen zu führen.
Schritt 3
Am letzten Wechselrichter muss nun ein Abschlusswiderstand gesetzt werden. Dazu
setzen Sie den Jumper auf die unterste Position:
Die mittlere und obere Position müssen unbedingt frei bleiben!
SolarLog
400e
Solare Datensysteme
Jumper setzen
(ganz unten)
