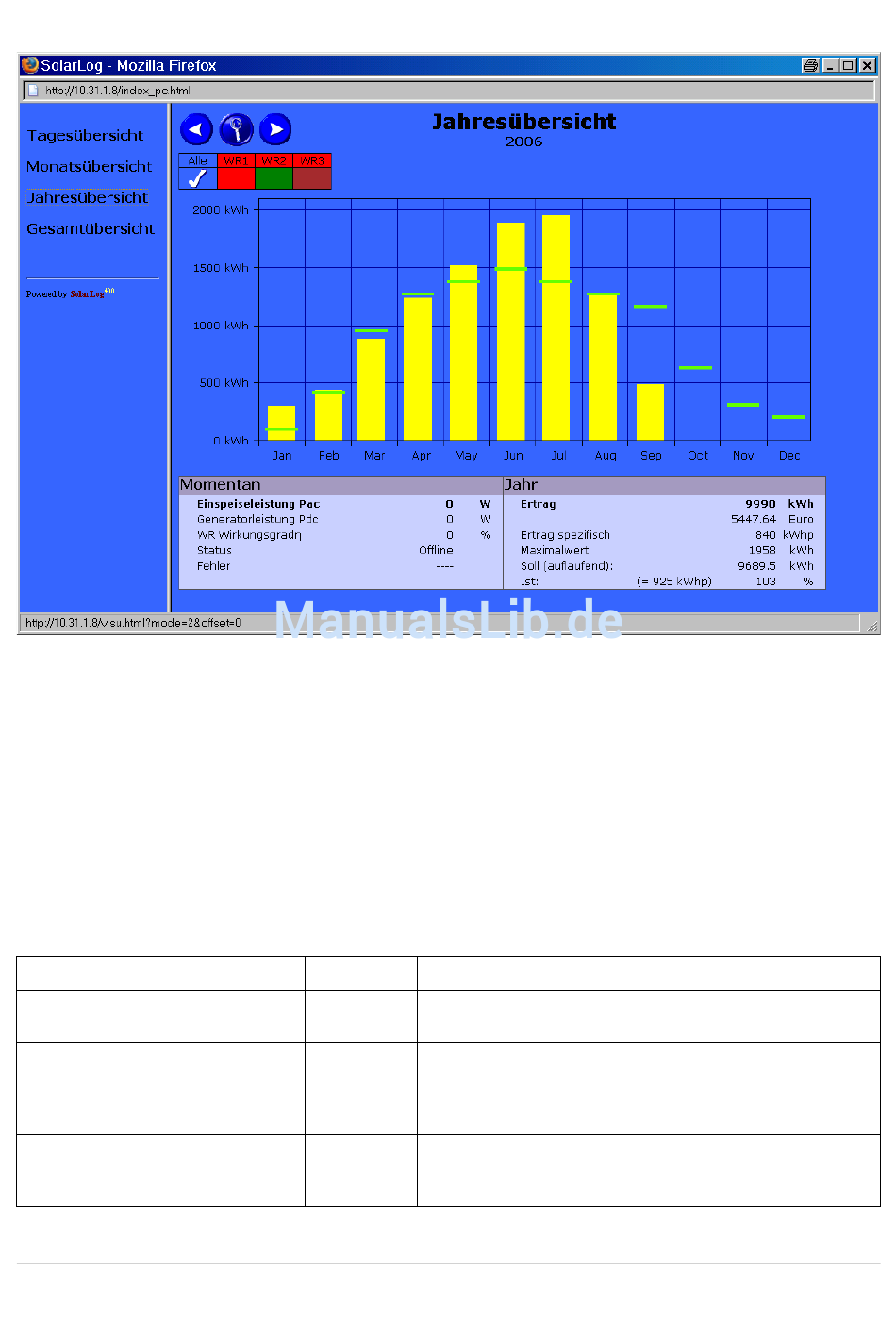

Jahresübersicht
Die Bedienung entspricht der Monatsansicht. Über die Menüpunkte links können andere
Zeiträume ausgewählt werden, über die Pfeil-Symbole kann jeweils ein Jahr vor- oder
zurückgeblättert werden.
Die einzelnen Monatserträge werden als Summe in einem Balkendiagramm dargestellt.
Die grüne Linie zeigt den gewünschten Monats-Sollertrag an
Wird gezielt auf einen einzelnen Balken geklickt, dann wird wieder auf die Monatsansicht
mit dem entsprechendem Monatsdatum umgeschalten. Es stehen Tagesdaten der letzten
3 Jahre zur Verfügung.
Die darunterliegende Tabelle zeigt auf der linken Seite immer die Momentan-Werte an.
Auf der rechten Seite werden dagegen die tagesspezifischen Werte angezeigt:
Bezeichnung
Einspeiseleistung Pac
Generatorleistung Pdc
η
WR Wirkungsgrad
SolarLog 400e
Einheit
W Die momentan eingespeiste Leistung P auf
Wechselspannungsseite
W Die momentan eingespeiste Leistung P auf
Gleichspannungsseite (=Solargenerator). Ist nur ein
einzelner Multi-String Wechselrichter angewählt, werden
die einzelnen Strings separat ausgewiesen
% Der momentane Wirkungsgrad 'eta' aus
Generatorleistung und Einspeiseleistung. Die
Herstellerangaben bezüglich Wirkungsgrad des
Solare Datensysteme
Beschreibung
