Bitte sofort lesen
1.1 Wichtige Hinweise
ACHTUNG!
Das Gerät ist nicht für Frequenzumrichterbetrieb geeignet.
ACHTUNG!
Hydrauliktower
und
Transportpalette
Verpackungsfolie verbunden.
ACHTUNG!
Verwenden Sie nie sand-, soda-, säure- oder chloridhaltige Putzmittel, da
diese die Oberfläche angreifen.
ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise
spannungsfrei geschaltet sind.
ACHTUNG!
Arbeiten an der Anlage dürfen nur vom autorisierten und sachkundigen
Kundendienst durchgeführt werden.
Die Funktionssicherheit des Sicherheitsventils ist in regelmäßi-
gen Abständen zu überprüfen. Eine jährliche Wartung durch eine
Fachfirma wird empfohlen.
Der Ablauf des Sicherheitsventils sollte einsehbar in einen
Schmutzwasser-Abfluss führen.
Der Errichter der Heizanlage muss eigenverantwortlich prüfen,
ob ein zusätzliches Ausdehnungsgefäß erforderlich ist.
Durch eine vernünftige Betriebsweise sind erhebliche Energie-
einsparungen möglich. Im Wärmepumpenbetrieb sollte die Heiz-
wassertemperatur so gering wie nötig sein. Die Auslegung der
Systemtemperatur obliegt dem Planer der Heizungsanlage.
Bei Installation einer Fußbodenheizung sollte ein sinnvoller Wert
für die maximale Vor- bzw. Rücklauftemperatur im Wärmepum-
penregler eingestellt werden. Die Position des Temperaturfüh-
lers ist hierbei zu beachten.
1.2 Gesetzliche Vorschriften und
Richtlinien
Bei der Konstruktion und Ausführung des Hydrauliktowers wur-
den alle entsprechenden EG-Richtlinien, DIN- und VDE-Vor-
schriften eingehalten (siehe CE-Konformitätserklärung).
Beim elektrischen Anschluss des Hydrauliktowers sind die ent-
sprechenden VDE-, EN- und IEC-Normen einzuhalten. Außer-
dem müssen die Anschlussbedingungen der Versorgungsnetz-
betreiber beachtet werden.
Beim Anschließen der Heizungsanlage sind die einschlägigen
Vorschriften einzuhalten.
Personen, insbesondere Kinder, die aufgrund ihrer physischen,
sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahren-
heit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu
benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anwei-
sung durch eine verantwortliche Person benutzen.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
DE-2
2
2.1 Anwendungsbereich
Der Hydrauliktower bildet die Schnittstelle zwischen einer nicht
reversiblen außen aufgestellten Luft-/Wasser-Wärmepumpe und
dem Heiznetz im Gebäude. Der HPK200S beinhaltet alle hydrau-
sind
nur
durch
die
lischen Komponenten die zwischen Wärmeerzeugung und Wär-
meverteilung mit einem ungemischten Heizkreis benötigt wer-
den. Als Erweiterung kann ein gemischter Heizkreis in
zeitsparender Modulbauweise nachträglich integriert werden.
Ein doppelt differenzdruckloser Verteiler in Kombination mit
einem Pufferspeicher ergibt eine energetisch optimale hydrauli-
sche Einbindung des Wärmeerzeugers und der Wärmeverbrau-
cher. Der erforderliche Wärmepumpenmanager ist enthalten. Es
besteht die Möglichkeit den HPK200S mit einem Speicher (glei-
ches Design) zur Erwärmung von Warmwasser zu kombinieren.
Das Gerät ist nicht für Frequenzumrichterbetrieb geeignet.
2.2 Allgemeine Eigenschaften
2.3 Erweiterungsmöglichkeiten

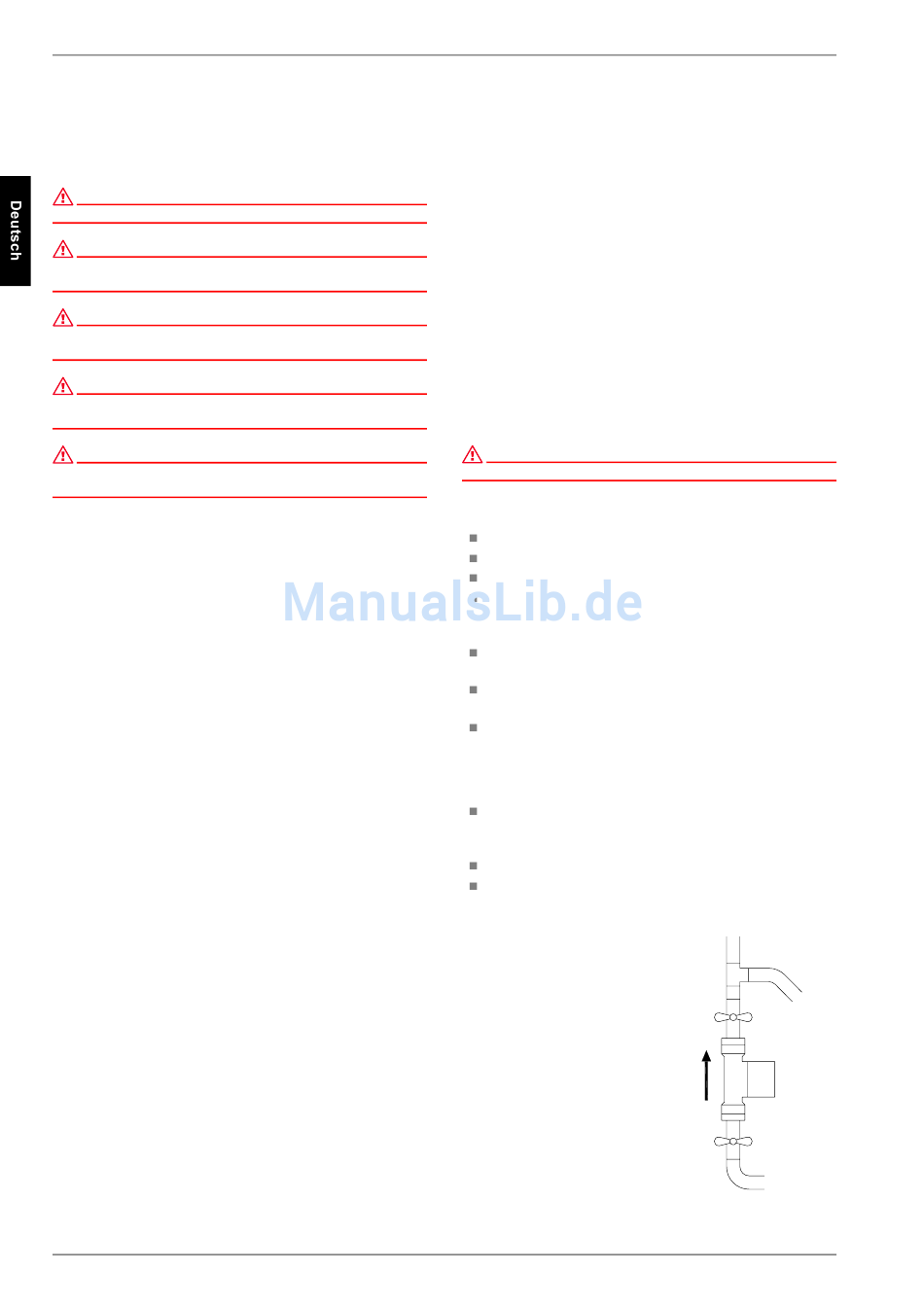

Beim Einbau der Warmwasser-
Pumpe ist auf die Fließrichtung zu
achten.
Die Umwälzung muss von unten
nach oben erfolgen. Der elektrische
Anschluss und die Ausrichtung des
Motorblockes ist vom Monteur ei-
genverantwortlich durchzuführen.
Kugelhähne müssen nach dem
Einbau geöffnet werden.
Verwendungszweck des
Hydrauliktowers
ACHTUNG!
Geringer Installationsaufwand
Gute Zugänglichkeit aller Komponenten
Kein seitlicher Mindestabstand notwendig
Anschlussfertig, enthält alle wesentlichen Komponenten
über Pumpen, Absperrungen, Sicherheitstechnik und Wär-
mepumpenregler
Kombination von Flächen- und Radiatorheizung möglich
(Sonderzubehör erforderlich)
Integrierter Pufferspeicher verringert Taktspiele der Wärme-
pumpe, dadurch höhere Effizienz der Anlage
Die stufenlos arbeitende Umwälzpumpe im Heizkreis er-
möglicht eine bedarfsabhängige Leistungsanpassung.
Optionaler gemischter Heizkreis inkl. geregelter Umwälz-
pumpe (stufenlos bzw. 3 Stufen), Absperrungen und Rück-
schlageinrichtung
optionaler Tauchheizkörper bis max. 6 kW
Optionaler Warmwasser-Ladekreis, Absperrungen und
Pumpenpassstück enthalten
