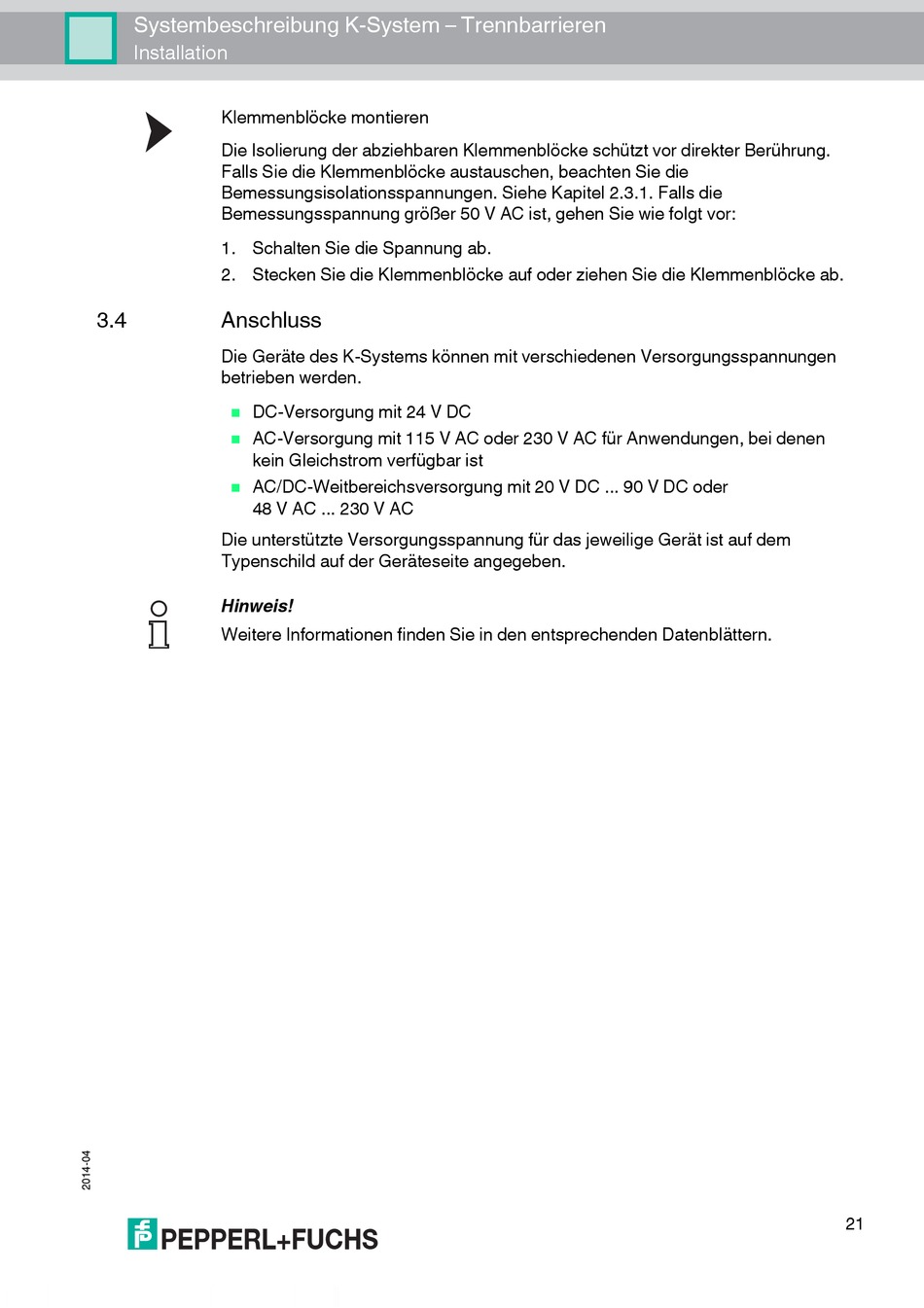

Systembeschreibung K-System – Trennbarrieren
Installation
Klemmenblöcke montieren
Die Isolierung der abziehbaren Klemmenblöcke schützt vor direkter Berührung.
Falls Sie die Klemmenblöcke austauschen, beachten Sie die
Bemessungsisolationsspannungen. Siehe Kapitel 2.3.1. Falls die
Bemessungsspannung größer 50 V AC ist, gehen Sie wie folgt vor:
1. Schalten Sie die Spannung ab.
2. Stecken Sie die Klemmenblöcke auf oder ziehen Sie die Klemmenblöcke ab.
3.4
Anschluss
Die Geräte des K-Systems können mit verschiedenen Versorgungsspannungen
betrieben werden.
DC-Versorgung mit 24 V DC
AC-Versorgung mit 115 V AC oder 230 V AC für Anwendungen, bei denen
kein Gleichstrom verfügbar ist
AC/DC-Weitbereichsversorgung mit 20 V DC ... 90 V DC oder
48 V AC ... 230 V AC
Die unterstützte Versorgungsspannung für das jeweilige Gerät ist auf dem
Typenschild auf der Geräteseite angegeben.
Hinweis!
Weitere Informationen finden Sie in den entsprechenden Datenblättern.
21
