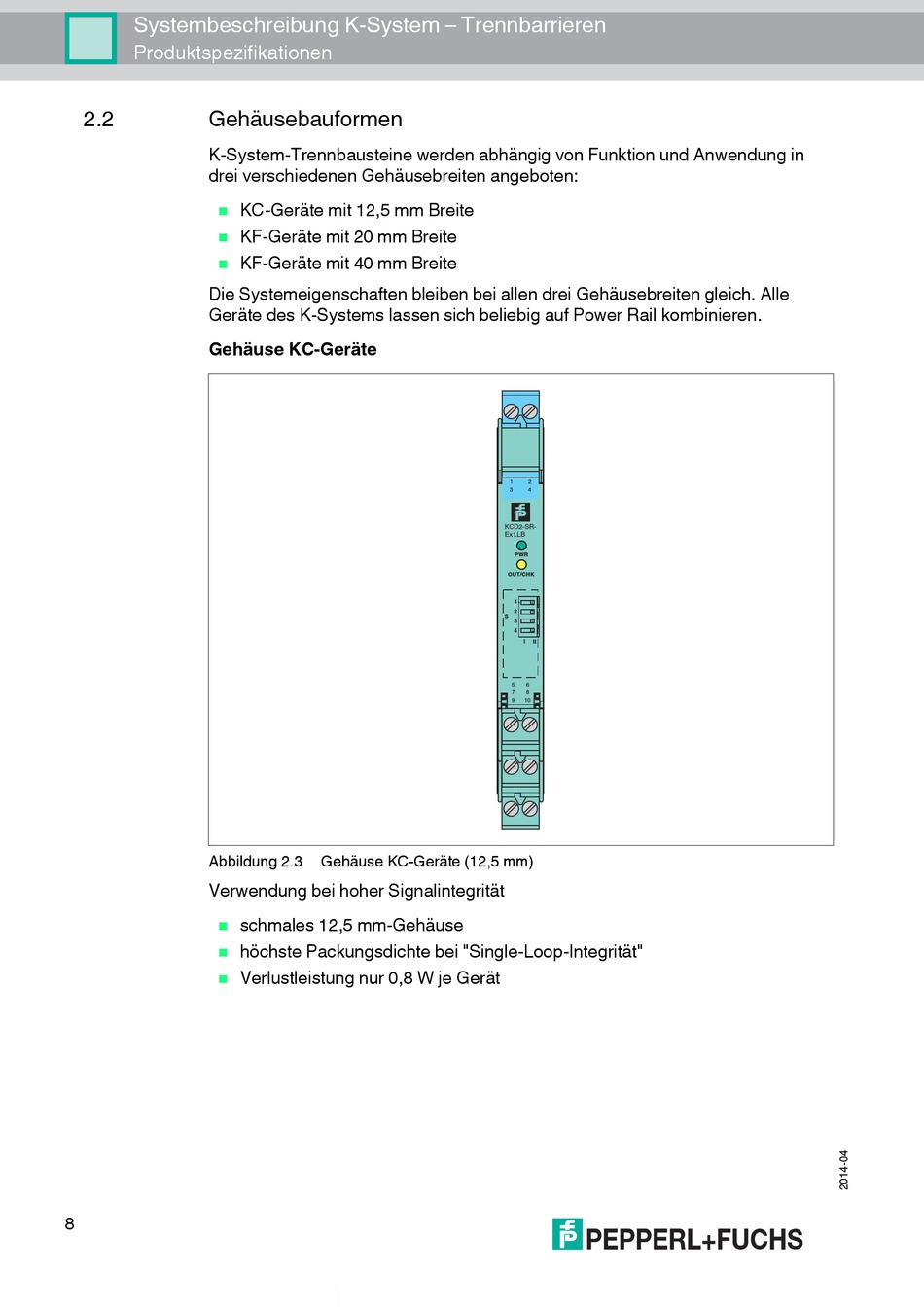

Systembeschreibung K-System – Trennbarrieren
Produktspezifikationen
2.2
Gehäusebauformen
K-System-Trennbausteine werden abhängig von Funktion und Anwendung in
drei verschiedenen Gehäusebreiten angeboten:
Die Systemeigenschaften bleiben bei allen drei Gehäusebreiten gleich. Alle
Geräte des K-Systems lassen sich beliebig auf Power Rail kombinieren.
Gehäuse KC-Geräte
Abbildung 2.3
Verwendung bei hoher Signalintegrität
8
KC-Geräte mit 12,5 mm Breite
KF-Geräte mit 20 mm Breite
KF-Geräte mit 40 mm Breite
Gehäuse KC-Geräte (12,5 mm)
schmales 12,5 mm-Gehäuse
höchste Packungsdichte bei "Single-Loop-Integrität"
Verlustleistung nur 0,8 W je Gerät
1
2
3
4
KCD2-SR-
Ex1.LB
PWR
OUT/CHK
1
2
S
3
4
I
II
5
6
8
7
9
10
