Systembeschreibung K-System – Trennbarrieren
Betrieb
Sammelfehlermeldung auf Power Rail
Neben der Ausgabe der Fehlermeldung auf einen separaten
Fehlermeldeausgang oder mit Hilfe der Leitungsfehlertransparenz wird der
Fehler auch als Sammelfehlermeldung auf das Power Rail (FAULT) ausgegeben.

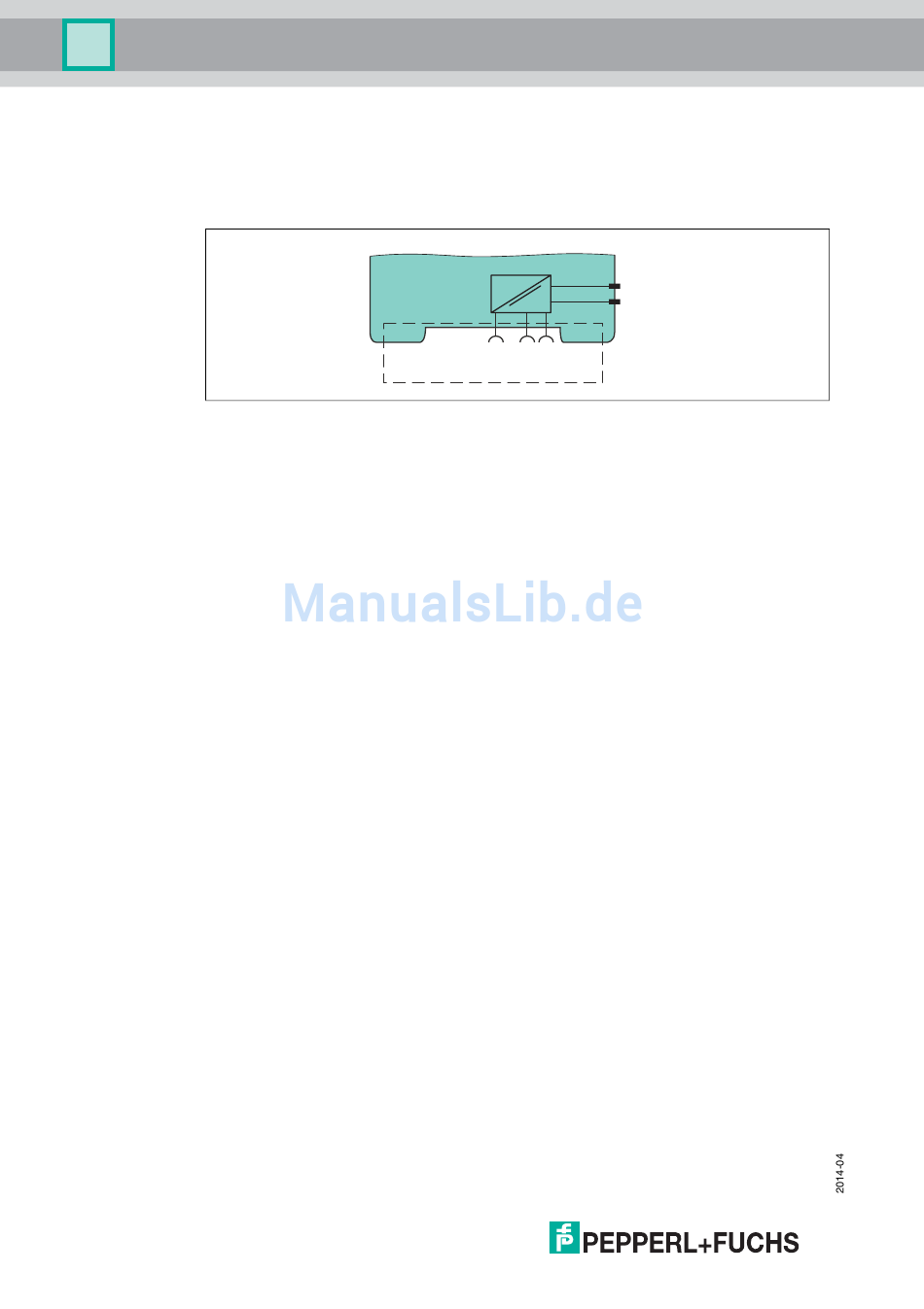

Abbildung 4.3
Die Sammelfehlermeldung ermöglicht die Leitungsfehlerüberwachung vieler
Trennbausteine ohne zusätzlichen Verdrahtungsaufwand. Im Fehlerfall wird von
einem Trennbaustein ein Fehlermeldesignal zum Power Rail gesendet. Der
Einspeisebaustein wertet das Signal aus und gibt das Fehlermeldesignal mit
einem potenzialfreien Kontakt an die Steuerung weiter.
Gleichzeitig meldet der potenzialfreie Kontakt den Ausfall der Geräteversorgung
oder den Ausfall einzelner Geräte.
30
FAULT
24 V DC
Power Rail
24 V DC
