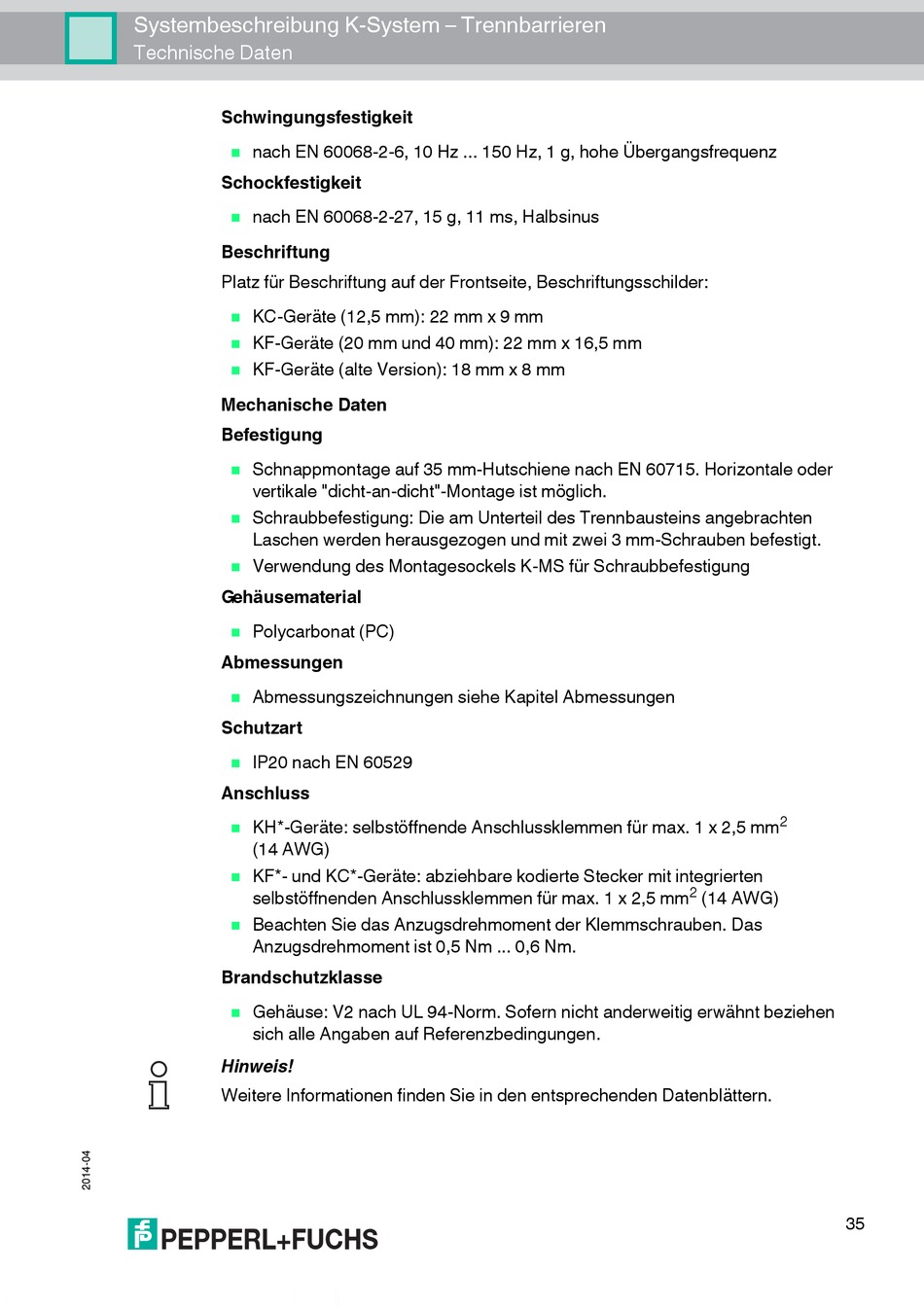

Systembeschreibung K-System – Trennbarrieren
Technische Daten
Schwingungsfestigkeit
nach EN 60068-2-6, 10 Hz ... 150 Hz, 1 g, hohe Übergangsfrequenz
Schockfestigkeit
nach EN 60068-2-27, 15 g, 11 ms, Halbsinus
Beschriftung
Platz für Beschriftung auf der Frontseite, Beschriftungsschilder:
KC-Geräte (12,5 mm): 22 mm x 9 mm
KF-Geräte (20 mm und 40 mm): 22 mm x 16,5 mm
KF-Geräte (alte Version): 18 mm x 8 mm
Mechanische Daten
Befestigung
Schnappmontage auf 35 mm-Hutschiene nach EN 60715. Horizontale oder
vertikale "dicht-an-dicht"-Montage ist möglich.
Schraubbefestigung: Die am Unterteil des Trennbausteins angebrachten
Laschen werden herausgezogen und mit zwei 3 mm-Schrauben befestigt.
Verwendung des Montagesockels K-MS für Schraubbefestigung
Gehäusematerial
Polycarbonat (PC)
Abmessungen
Abmessungszeichnungen siehe Kapitel Abmessungen
Schutzart
IP20 nach EN 60529
Anschluss
KH*-Geräte: selbstöffnende Anschlussklemmen für max. 1 x 2,5 mm
(14 AWG)
KF*- und KC*-Geräte: abziehbare kodierte Stecker mit integrierten
selbstöffnenden Anschlussklemmen für max. 1 x 2,5 mm
Beachten Sie das Anzugsdrehmoment der Klemmschrauben. Das
Anzugsdrehmoment ist 0,5 Nm ... 0,6 Nm.
Brandschutzklasse
Gehäuse: V2 nach UL 94-Norm. Sofern nicht anderweitig erwähnt beziehen
sich alle Angaben auf Referenzbedingungen.
Hinweis!
Weitere Informationen finden Sie in den entsprechenden Datenblättern.
2
2
(14 AWG)
35
