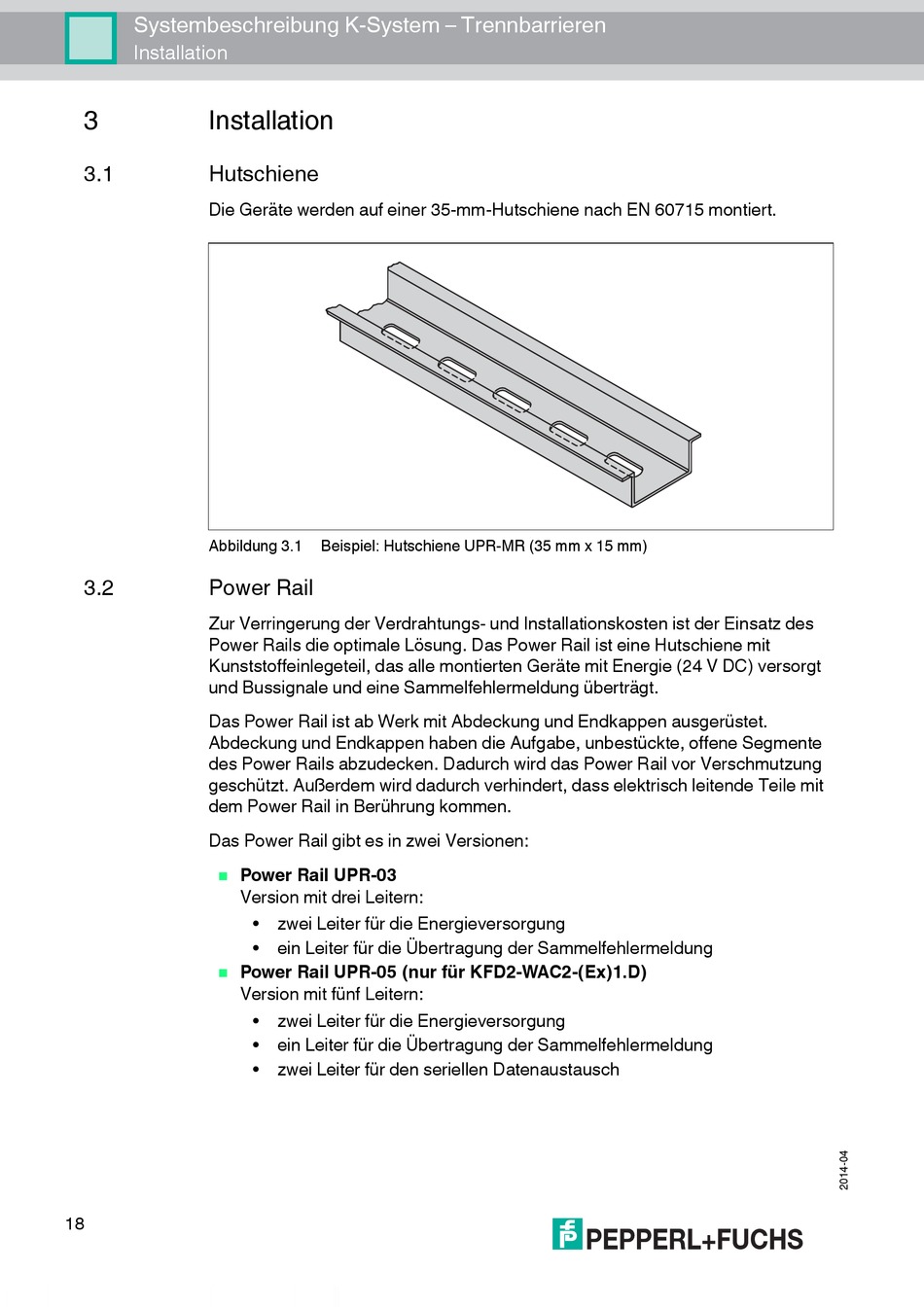

Systembeschreibung K-System – Trennbarrieren
Installation
3
Installation
3.1
Hutschiene
Die Geräte werden auf einer 35-mm-Hutschiene nach EN 60715 montiert.
Abbildung 3.1
3.2
Power Rail
Zur Verringerung der Verdrahtungs- und Installationskosten ist der Einsatz des
Power Rails die optimale Lösung. Das Power Rail ist eine Hutschiene mit
Kunststoffeinlegeteil, das alle montierten Geräte mit Energie (24 V DC) versorgt
und Bussignale und eine Sammelfehlermeldung überträgt.
Das Power Rail ist ab Werk mit Abdeckung und Endkappen ausgerüstet.
Abdeckung und Endkappen haben die Aufgabe, unbestückte, offene Segmente
des Power Rails abzudecken. Dadurch wird das Power Rail vor Verschmutzung
geschützt. Außerdem wird dadurch verhindert, dass elektrisch leitende Teile mit
dem Power Rail in Berührung kommen.
Das Power Rail gibt es in zwei Versionen:
18
Beispiel: Hutschiene UPR-MR (35 mm x 15 mm)
Power Rail UPR-03
Version mit drei Leitern:
• zwei Leiter für die Energieversorgung
• ein Leiter für die Übertragung der Sammelfehlermeldung
Power Rail UPR-05 (nur für KFD2-WAC2-(Ex)1.D)
Version mit fünf Leitern:
• zwei Leiter für die Energieversorgung
• ein Leiter für die Übertragung der Sammelfehlermeldung
• zwei Leiter für den seriellen Datenaustausch
