Systembeschreibung K-System – Trennbarrieren
Produktspezifikationen
2.4
Farbkennzeichnung
Die Farbkennzeichnung der Geräte hat folgende Bedeutung:
grüne Kennzeichnung (1) für Geräte mit DC-Versorgung
schwarze Kennzeichnung (2) für Geräte mit AC-Versorgung
graue Kennzeichnung (3) für Geräte mit AC/DC-Weitbereichsversorgung von
• 20 V DC ... 90 V DC oder
• 48 V AC ... 253 V AC
blaue Kennzeichnung (4) für Geräte, die Signale aus dem
explosionsgefährdeten Bereich verarbeiten

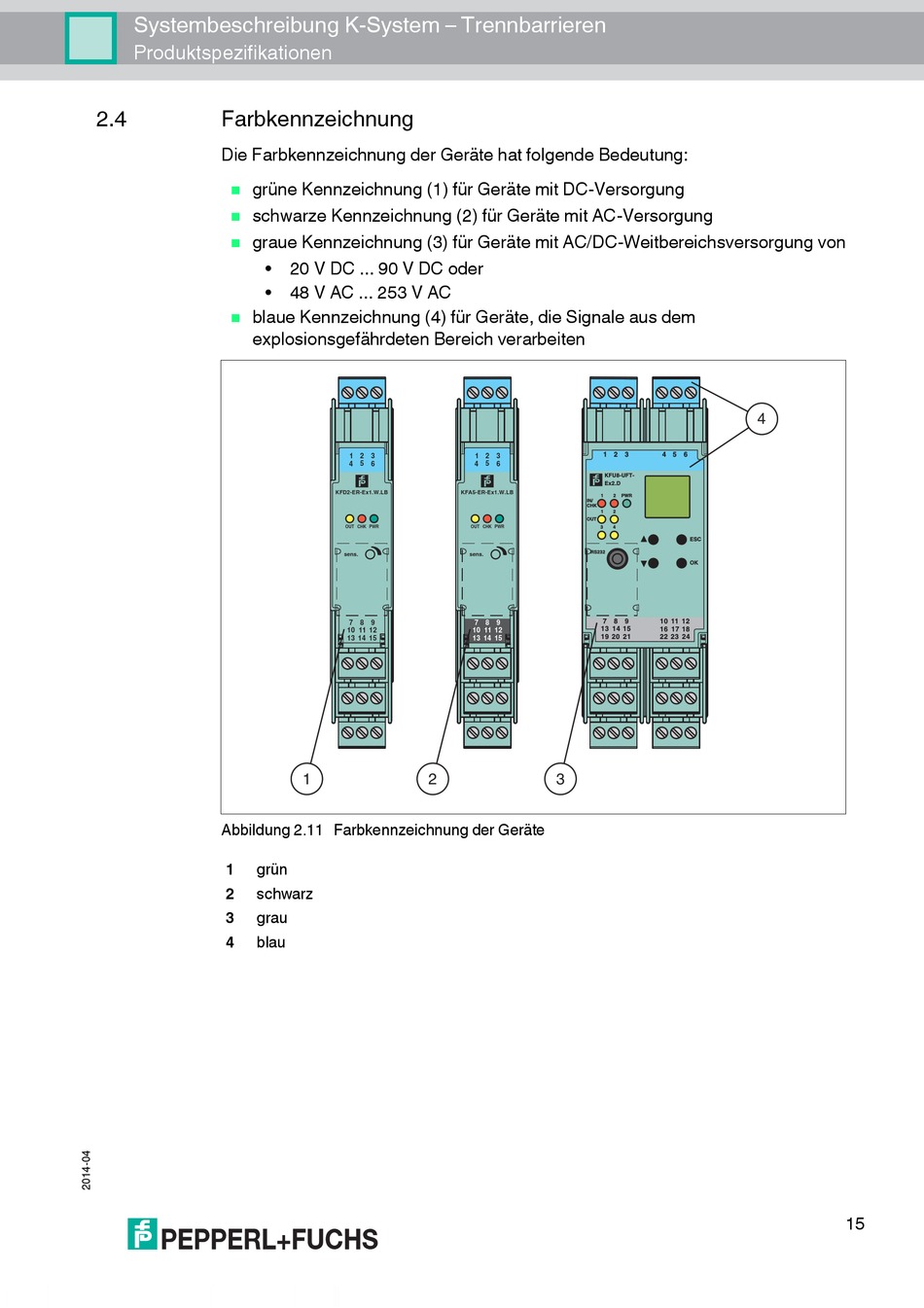

Abbildung 2.11 Farbkennzeichnung der Geräte
1
grün
2
schwarz
3
grau
4
blau
1
2
3
1
4
5
6
4
KFD2-ER-Ex1.W.LB
KFA5-ER-Ex1.W.LB
OUT CHK PWR
OUT CHK PWR
sens.
sens.
7
8
9
7
10
11
12
10
13
14
15
13
1
2
1
2
3
2
3
5
6
KFU8-UFT-
Ex2.D
1
2
PWR
IN/
CHK
1
2
OUT
3
4
RS232
7
8
9
8
9
13
14
15
11
12
19
20
21
15
14
3
4
4
5
6
ESC
OK
10
11
12
16
17
18
22
24
23
15
