PROFINET IO mit BusAdapter BA LC/FC
Die folgende Tabelle zeigt den Signalnamen und die Bezeichnung der Anschlussbelegung
des BusAdapter BA LC/FC.
Die Anschlüsse des BusAdapter BA LC/FC sind für eine bessere Darstellung einzeln
dargestellt.

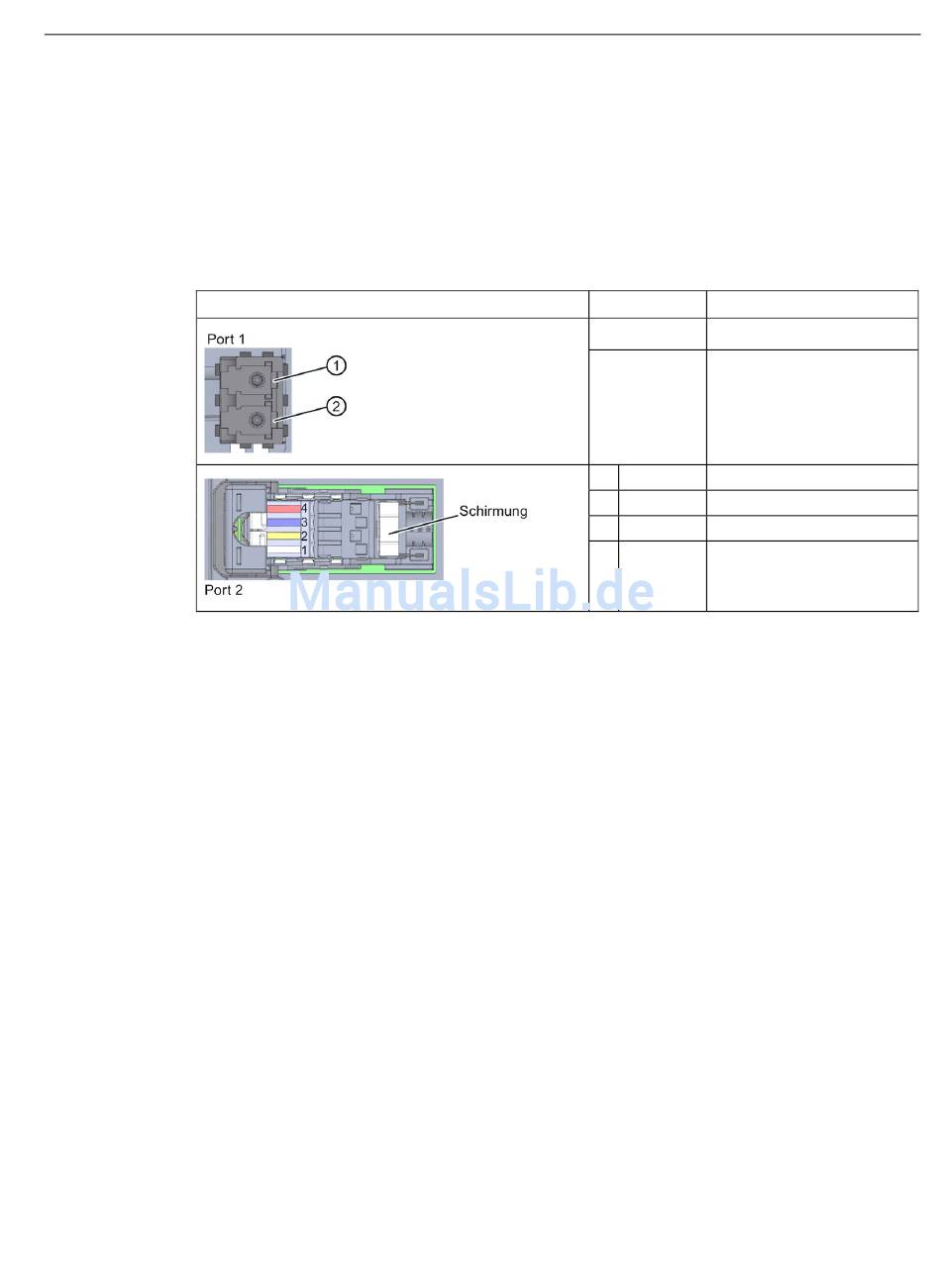

Tabelle 4- 8 Anschlussbelegung PROFINET IO mit BusAdapter BA LC/FC
PN/PN Coupler
Montage- und Bedienhandbuch, 07/2017, A5E00717042-AE
Ansicht
4.5 PROFINET IO anschließen
Signalname Bezeichnung
①
Empfänger/Receive Data
②
Sender/Transmit Data
1 TD Transmit Data +
2 TD_N Transmit Data –
3 RD Receive Data +
4 RD_N Receive Data -
Anschließen
