①
②
③
④
⑤

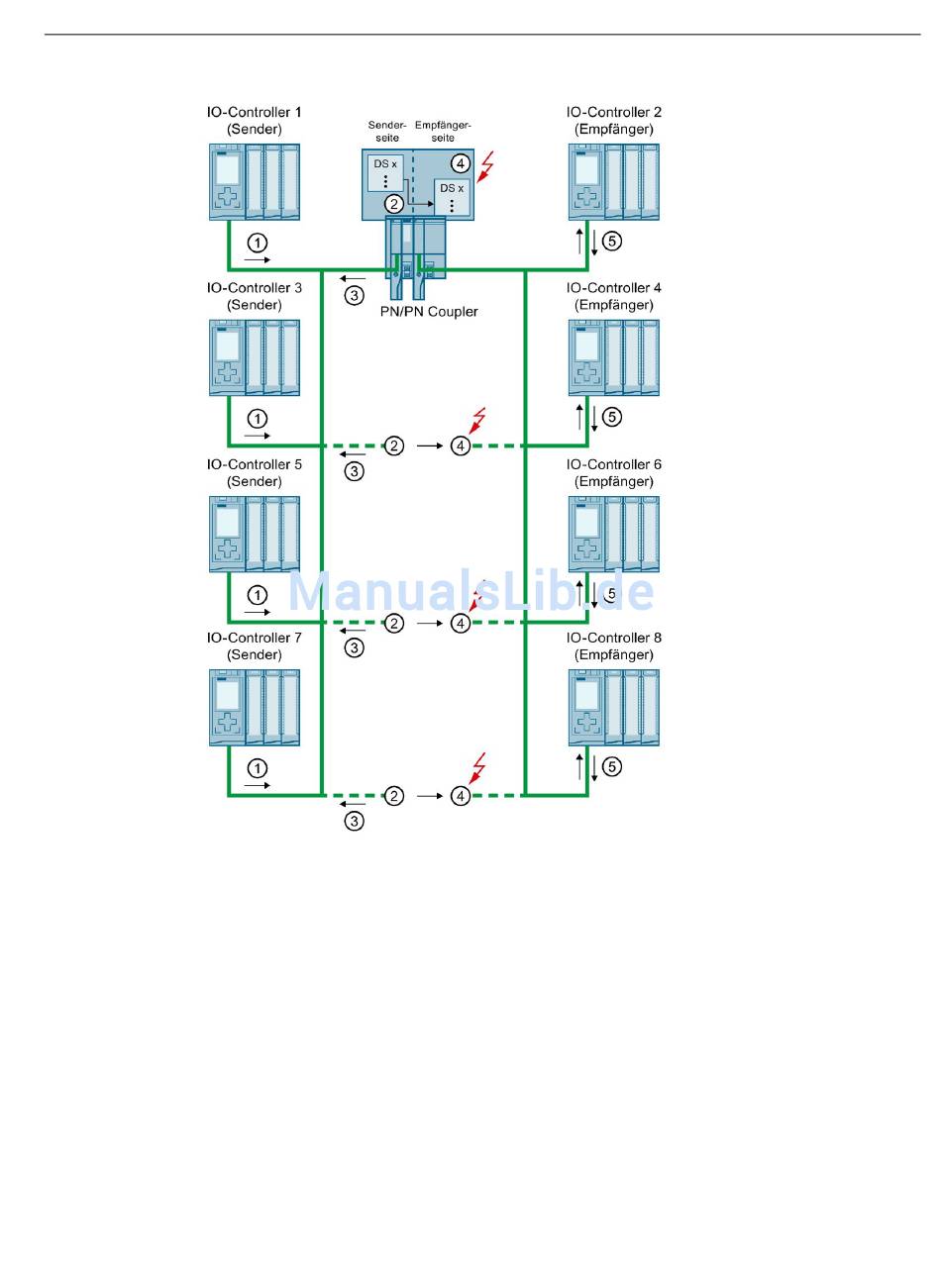

Bild 6-2
PN/PN Coupler
Montage- und Bedienhandbuch, 07/2017, A5E00717042-AE
6.1 Datensatzübertragung von einem IO-Controller zu einem weiteren IO-Controller
IO-Controller 1 (Sender) stellt einen Sendeauftrag an den PN/PN Coupler und überträgt den
Datensatz in den PN/PN Coupler.
Der PN/PN Coupler überträgt den Datensatz von seiner Sender- auf seine Empfängerseite.
Der PN/PN Coupler sendet eine Quittung an den IO-Controller 1, dass der Datensatz empfan-
gen wurde.
Der PN/PN Coupler zeigt auf seiner Empfängerseite an, dass ein Datensatz zum Lesen zur
Verfügung steht (über Statusinformationen des PN/PN Coupler und optional über Update-
Alarm im IO-Controller 2 (Empfänger)).
Nur Modultyp Storage: IO-Controller 2 (Empfänger) liest die Statusinformationen und den Da-
tensatz und quittiert den Empfang.
Datenübertragung von IO-Controller zu IO-Controller
Funktionen
71
