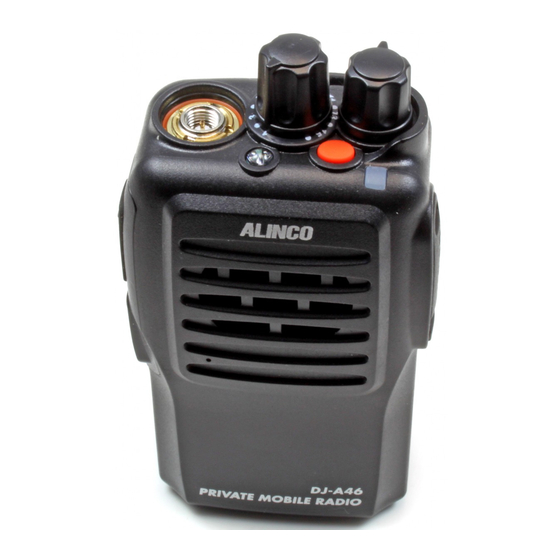

PMR446-Handfunkgerät
DJ-A46E
Bedienungsanleitung
Vielen Dank für den Kauf dieses Alinco-Handfunkgeräts.
DJ-A46
Diese Bedienungsanleitung enthält wichtige Sicherheits und Bedienhinweise.
PRIVATE MOBILE RADIO
Bitte lesen Sie sie sorgfältig vor Benutzung des Handfunkgeräts und bewahren
Sie die Bedienungsanleitung für den späteren Gebrauch gut auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Alinco DJ-A46E
Inhaltszusammenfassung für Alinco DJ-A46E

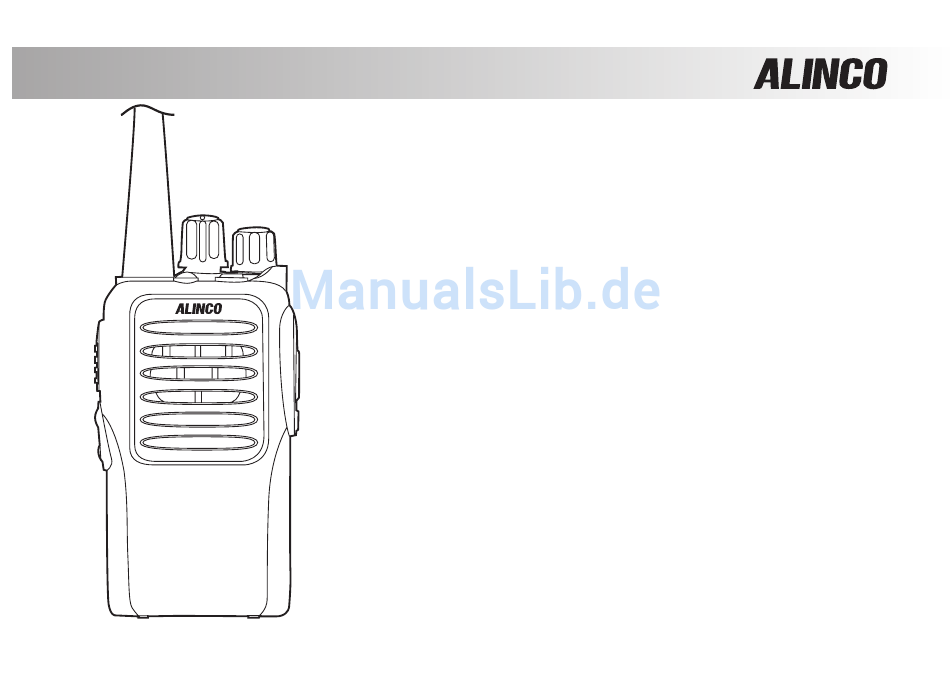

- Seite 1 PMR446-Handfunkgerät DJ-A46E Bedienungsanleitung Vielen Dank für den Kauf dieses Alinco-Handfunkgeräts. DJ-A46 Diese Bedienungsanleitung enthält wichtige Sicherheits und Bedienhinweise. PRIVATE MOBILE RADIO Bitte lesen Sie sie sorgfältig vor Benutzung des Handfunkgeräts und bewahren Sie die Bedienungsanleitung für den späteren Gebrauch gut auf.
- Seite 2 maas funk-elektronik maas funk-elektronik Inh. Peter Maas Inh. Peter Maas Heppendorfer Str. 23 · 50189 Elsdorf-Berrendorf Heppendorfer Str. 23 · 50189 Elsdorf-Berrendorf Tel. (0 22 74) 93 87-0 · Fax (0 22 74) 93 87-31 Tel. (0 22 74) 93 87-0 · Fax (0 22 74) 93 87-31 ©...
-
Seite 3: Einleitung
Während eines Gewitters und bei Blitzschlägen ist niemand außerhalb geschlossener Räume sicher. Ein Blitz könnte in eine angeschlossene Außenantenne einschlagen. Funkgeräte sind gegen Blitzeinschläge, bei denen Ströme von mehr als 10 000 A auftreten können, nicht geschützt. Alinco lehnt jede Verantwortung und Haftung für Schäden ab, die durch Blitzschläge verursacht werden. - Seite 4 Die Schutzklasse IP54 bietet begrenzten Schutz gegen Staub und Spritzwasser. Die Einhaltung dieser Ei- genschaften wird vom Werk für einen Zeitraum von 1 Jahr garantiert, sofern die Buchsenabdeckung ord- nungsgemäß angebracht ist und ausschließlich Original-Alinco-Zubehör verwendet wird. Das Funkgerät darf nicht aus einandergenommen werden. Schäden am Gehäuse, die etwa durch Herunterfallen entstan- den sind, führen zu einem Verlust der IP54-Konformität.
-
Seite 5: Besondere Merkmale
Besondere Merkmale ■ PC-programmierbare Kanäle (2 Gruppen à 16 Kanäle) ■ Lithium-Ionen-Akkupack und Standlader als Standardzubehör ■ NF-Kompander (Rauschminderung und Verbesserung des Klangs) ■ Sprachinverter ■ CTCSS- und DCS-Coder und -Decoder ■ VOX eingebaut (optionales Ohrhörer-Mikrofon ist erforderlich) Konformitätssymbole MIL-STD-810G-Tests: Stoß (Methode 514.6/I,IV), Vibration (Methode 516.6/I) - Seite 6 Vorsicht Hinweise für die Benutzung Für den Betrieb von Funkgeräten auf Amateurfunkfrequenzen ist eine Amateurfunklizenz erforderlich. Ver- stöße werden geahndet. Die Benutzung des Gerätes kann in bestimmten Ländern verboten sein. Wenn Sie verreisen, sollten Sie sich vorher informieren, um Ärger oder Strafen zu vermeiden. Benutzen sie das Gerät nicht in unmittelbarer Nähe zu anderen elektronischen Geräten, insbesondere medizi- nischen.
-
Seite 7: Handhabung Des Geräts
Der Hersteller lehnt jede Verantwortung für den Verlust des Lebens oder der Sache ab, die durch einen Fehler am Gerät verursacht werden, wenn das Gerät mit Zubehör anderer Hersteller verwendet wird. Verwendung von Zubehör anderer Hersteller kann das Gerät beschädigen, in diesem Fall erlischt die Garantie. Handhabung des Geräts Bevor Sie einen Kopfhörer oder ein Headset benutzen, schalten Sie bitte die niedrigste Lautstärke am Gerät ein. -
Seite 8: Wartung
Stecken Sie den Adapter fest in die Steckdose, sonst kann ein Kurzschluss, ein Stromschlag oder Feuer verur- sacht werden. Benutzen Sie den Adapter nicht, wenn der Anschluss oder die Steckdose schmutzig ist. Überhitzung, Kurz- schluss, Stromschlag oder Schäden am Gerät können verur sacht werden. Im Notfall Wenn nachfolgende Situationen eintreten, schalten Sie das Gerät und die Stromversor gung aus und entfernen Sie das Stromkabel. - Seite 9 Vorsicht Hinweise für die Benutzung Benutzen Sie das Gerät nicht in unmittelbarer Nähe von TV oder Radio. Dies kann zu Empfangsstörungen führen. Benutzen Sie das Gerät nur in trockener, staubfreier und gut belüfteter Umgebung. Insbesondere bei Feuch- tigkeit oder Nässe kann es zu einem Stromschlag, Feuer oder zu Funktionsstörungen kommen. Sorgen Sie für eine stabile Aufstellung bzw.
-
Seite 10: Pc-Programmierung
Reinigen Sie die Oberfläche des Geräts nur mit einem trockenen und sauberen Tuch. Benutzen Sie niemals Reinigungsmittel bzw. Benzin. Bei der Entsorgung dieses Produkts sind die Bestimmungen zum Umgang mit Elektronikschrott zu beach- ten. Elektronische Geräte gehören keinesfalls in den Hausmüll. PC-PROGRAMMIERUNG Wenden Sie sich an Ihren Händler, wenn Sie Interesse am Erwerb einer Programmier-Software für das Handfunk- gerät haben. -
Seite 11: Inhaltsverzeichnis
INHALTSVERZEICHNIS STANDARD-ZUBEHÖR ..................... 1 Mitgeliefertes Zubehör ........................1 AKKUPACK ........................2 Laden ..............................2 Verwendbares Ladegerät ........................2 Ladehinweise ............................2 Akkupack laden ..........................4 Lagerung des Akkupacks ........................6 BETRIEBSVORBEREITUNGEN UND ANSCHLÜSSE ............7 Anbringen/Abnehmen des Akkupacks ....................7 Anbringen/Abnehmen des Gürtelclips ....................7 Zubehör anschließen .........................8 Anbringen/Abnehmen der Handschlaufe ....................8 BEDIENELEMENTE ...................... - Seite 12 INHALTSVERZEICHNIS Gruppenwahl ............................13 Empfangen ............................13 Senden ..............................13 Notruffunktion .............................14 Reset ..............................14 WEITERE BEDIENUNG ([PF1]-und [PF2]-Taste) ............. 15 Monitor-Funktion ein- und ausschalten ....................15 Monitor-Funktion kurzzeitig einschalten ....................15 Vorübergehendes Überspringen gestörter Kanäle beim Suchlauf ............15 Ansage des Squelch-Pegels .......................15 Einstellen des Squelch-Pegels ......................16 Suchlauf ..............................16 Sprachverschlüsselung ........................16 Squelch aus- und wieder einschalten ....................16...
- Seite 13 INHALTSVERZEICHNIS VOREINSTELLUNGEN FÜR DEN BETRIEB ..............18 CTCSS/DCS-Coder und -Decoder .....................18 Busy-Channel-Lockout ........................18 Umgang mit verschiedenen Signalisierungen ..................18 Kanalübersprung beim Suchlauf ......................19 Sendesperre............................19 Batteriesparfunktion ...........................19 Time-Out-Timer ..........................19 Time-Out-Timer-Vorwarnung ......................19 Wartezeit vor dem erneuten Senden ....................20 VOX-Funktion (optionales Ohrhörer-Mikrofon ist erforderlich)............20 Verriegelung des Kanalwahlknopfs .....................20 Prioritätssuchlauf ..........................20 OPTIONALES ZUBEHÖR ....................
-
Seite 14: Standard-Zubehör
STANDARD-ZUBEHÖR Mitgeliefertes Zubehör Li-Ionen-Akkupack Standlader Netzadapter Gürtelclip Bedienungs- Handschlaufe anleitung HINWEIS: Das mitgelieferte Zubehör unterscheidet sich je nach Länderversion. Über das lieferbare Zubehör und die Garantiebedingungen informiert Sie Ihr örtlicher Händler. Professionelles FM-Handfunkgerät... -
Seite 15: Akkupack
AKKUPACK Laden Der Akkupack wird ungeladen ausgeliefert, sodass man ihn vor der Benutzung laden muss. Er muss auch geladen werden, wenn er länger als 2 Monate nicht verwendet wurde. Damit der Akkupack seine volle Kapazität erreicht, sind zwei oder drei vollständige Lade-/Entladezyklen notwendig. Wenn man den Eindruck hat, dass ein länger in Gebrauch befindlicher Akku nach dem Laden nicht mehr seine volle Kapazität hat, muss er durch einen neuen ersetzt werden. - Seite 16 AKKUPACK Achtung: t Falls ein anderer Akkupack als der vorgeschriebene verwendet wird, besteht die Gefahr einer Überhit- zung bzw. einer Explosion. Daher ausschließlich die in dieser Bedienungsanleitung genannten Akku- packs verwenden. t Akkupack vor der ersten Benutzung laden, da er ungeladen ausgeliefert wird. t Akkupack nur innerhalb eines Temperaturbereichs von +5 °C bis +40 °C laden.
-
Seite 17: Akkupack Laden
AKKUPACK Akkupack laden 1. Netzadapter in eine Netzsteckdose stecken und das Gleich- spannungskabel in die entsprechende Buchse des Standla- ders. Die LED am Standlader leuchtet 1 Sek. lang orange auf und verlischt wieder. 2. Nun den Akkupack separat oder am Handfunkgerät ange- bracht von oben in den Standlader stellen. - Seite 18 AKKUPACK HINWEISE: Falls sich der Akkupack aufheizt oder andere Fehler beim Laden festgestellt werden, muss der Akku- pack sofort aus dem Standlader entfernt werden. Kontaktieren Sie in diesen Fällen Ihren Händler. Bei einem ungeladenen neuen Akkupack startet zunächst eine Initial-Ladung. Dabei blinkt die LED rot. Wenn das Blinken länger als 30 Minuten dauert, müssen Sie den Ladevorgang abbrechen.
-
Seite 19: Lagerung Des Akkupacks
AKKUPACK Lagerung des Akkupacks 1. Li-Ion-Akkupacks sollten im halb geladenen Zustand gelagert werden. 2. Als Lagerort einen kühlen und trockenen Ort wählen. 3. Beim Lagern direkte Sonneneinstrahlung und die Nähe zu Heizungen usw. vermeiden. Hinweis: Falsche Lagerung kann zu Schäden am Akkupack führen. Es ist ratsam, den Akkupack vom Funk gerät abzunehmen, wenn es längere Zeit nicht nicht benutzt wird. -
Seite 20: Betriebsvorbereitungen Und Anschlüsse
BETRIEBSVORBEREITUNGEN UND ANSCHLÜSSE Anbringen/Abnehmen des Akkupacks 1. Unterkante des Akkupacks unten in die Rückseite des Funkgeräts einsetzen q. 2. Oberen Teil des Akkupacks gegen das Funkgerät drücken w, bis die Verriegelung hörbar einrastet. 3. Zum Abnehmen des Akkupacks die Verriegelung nach oben schie- ben e, worauf der obere Teil des Akkupacks nach hinten wegklappt und man ihn bequem entfernen kann. -
Seite 21: Zubehör Anschließen
BETRIEBSVORBEREITUNGEN UND ANSCHLÜSSE Zubehör anschließen Auf der rechten Seite befinden sich unter einer fle xiblen Abdeckung zwei Buchsen für Audiozubehör. Wenn kein Zubehör angeschlossen ist, sollte man die Abdeckung schließen, damit kein Staub und keine Feuchtigkeit in das Funkgerät eindringen. HINWEISE: 1. -
Seite 22: Bedienelemente
BEDIENELEMENTE DJ-A46 PRIVATE MOBILE RADIO Professionelles FM-Handfunkgerät... - Seite 23 BEDIENELEMENTE Antenne Ein-/Ausschalter mit Lautstärkeregler: Zum Ein- und Ausschalten des Funkgeräts und zur Einstellung der Lautstärke. Taschenlampe: Leuchtet weiß bei gedrückter Notruf-Taste. Notruf-Taste: (1) Im Stand-by 1 Sek. lang drücken, um die Alarmfunktion zu aktivieren, und noch einmal drücken, um sie wieder zu deaktivieren. Diese Bedienfunktion ist optional und muss mit dem PC program- miert werden.
-
Seite 24: Anzeigen Und Pieptöne
BEDIENELEMENTE Anzeigen und Pieptöne Warnung bei niedriger Niedrig-Spannungs-Piepton in 60-Sek.-Intervallen; zusätzlich blinkt Akku-Spannung die LED rot. Leuchtet beim Senden und bei der Programmierung (Daten lesen) Senden/Daten lesen rot. Leuchtet beim Empfang und bei der Programmierung (Daten Empfang/Daten schreiben schreiben) grün. Suchlauf Blinkt grün während des Suchlaufs im 1-Sek.-Intervall. -
Seite 25: Grundbedienung
GRUNDBEDIENUNG Ein- und ausschalten [POWER]/[VOLUME] nach rechts drehen, um das Funkgerät einzuschalten; an den Linksanschlag drehen, um das Funkgerät wieder auszuschalten. Lautstärke einstellen [PF1]-Taste drücken, um die Rauschsperre zu öffnen und anhand des hörbaren Rauschens die Laut- stärke einstellen zu können. [POWER]/[VOLUME] nach rechts drehen, um die Lautstärke zu erhöhen, nach links drehen, um die Lautstärke zu verringern. -
Seite 26: Gruppenwahl
GRUNDBEDIENUNG Gruppenwahl Per PC-Programmierung sind 128 Kanäle möglich, die in 8 Gruppen mit jeweils 16 Kanälen einge- teilt sind. Wenn verschiedene Gruppen programmiert sind, mit dem Kanalwahlknopf „1“ wählen, da- nach die [PF2]-Taste drücken, um die Gruppe einzuschalten. Hält man die [PF2]-Taste noch weitere 2 Sek. -
Seite 27: Notruffunktion
GRUNDBEDIENUNG Notruffunktion (PC-Programmierung erforderlich) Die Notruf-Taste länger als 1 Sek. drücken, um die Notruffunktion zu aktivieren. Beim Notruf ist ein Alarmton hörbar und das Funkgerät sendet einen Notrufton. Die Notruffunktion lässt sich deaktivie- ren, indem man die Notruf-Taste noch einmal drückt. Reset Bei Fehlfunktionen bzw. -
Seite 28: Weitere Bedienung ([Pf1]-Und [Pf2]-Taste)
WEITERE BEDIENUNG ([PF1]- und [PF2]-Taste) Die Tasten [PF1] und [PF2] können vom Händler mithilfe der Programmier-Software mit folgenden Funktionen belegt werden: Monitor-Funktion ein- und ausschalten Im Stand-by drücken, um die Monitor-Funktion einzuschalten. Dabei wird die CTCSS- bzw. DCS-Ein- stellung ignoriert und man kann alle Signale auf dem aktuellen Kanal hören. Taste noch einmal drü- cken, um die Monitor-Funktion wieder auszuschalten. -
Seite 29: Einstellen Des Squelch-Pegels
WEITERE BEDIENUNG ([PF1]- und [PF2]-Taste) Einstellen des Squelch-Pegels Im Stand-by drücken und halten, um den Squelch-Pegel einzustellen und anzusagen. Suchlauf Mit dem Suchlauf findet das Handfunkgerät automatisch belegte Kanäle. Im Stand-by drücken und halten, sodass ein Ton hörbar ist und der Suchlauf gestartet wird. Dabei werden alle Kanäle der Suchlaufliste nacheinander überprüft. -
Seite 30: Flüster-Funktion
WEITERE BEDIENUNG ([PF1]- und [PF2]-Taste) Flüster-Funktion Im Stand-by drücken, um die Flüster-Funktion einzuschalten, bei der man beim Senden weitaus lei- ser in das Mikrofon sprechen kann. Taste noch einmal drücken, um die Flüster-Funktion wieder aus- zuschalten, wobei zwei Hinweistöne hörbar sind. NF-Kompander (Rauschminderung und Verbesserung des Klangs) Im Stand-by drücken, um den NF-Kompander zu aktivieren. -
Seite 31: Voreinstellungen Für Den Betrieb
VOREINSTELLUNGEN FÜR DEN BETRIEB Folgende Funktionen können nur per Software programmiert werden : CTCSS/DCS-Coder und -Decoder Aktivierung der CTCSS/DCS-Coder- und -Decoder-Einstellungen. Die Vorprogrammierung ist für normale Anwender nicht erforderlich. Busy-Channel-Lockout Die BCLO-Funktion schränkt die Möglichkeit zum Senden ein, wenn auf der Frequenz eine ande- re Station empfangen wird. -
Seite 32: Kanalübersprung Beim Suchlauf
VOREINSTELLUNGEN FÜR DEN BETRIEB Kanalübersprung beim Suchlauf Es ist programmierbar, ob der aktuell eingestellte Kanal beim Suchlauf übersprungen wird oder nicht. Beim Suchlauf werden Übersprungkanäle nicht gescannt. Sendesperre Wenn diese Funktion aktiviert ist, funktioniert die [PTT]-Taste nicht und das Handfunkgerät kann nur als Empfänger genutzt werden. -
Seite 33: Wartezeit Vor Dem Erneuten Senden
VOREINSTELLUNGEN FÜR DEN BETRIEB Wartezeit vor dem erneuten Senden Die eingestellte Wartezeit muss nach dem Time-Out-Timer-gesteuerten Ende des Sendens vergehen, bis man mit dem Funkgerät erneut senden kann. X-Funktion (optionales Ohrhörer-Mikrofon ist erforderlich) Die VOX erlaubt es, das Funkgerät sprachgesteuert auf Senden (bzw. auf Empfang) zu schalten, ohne dass dazu die [PTT]-Taste betätigt werden muss. -
Seite 34: Optionales Zubehör
OPTIONALES ZUBEHÖR EBC-34 Gürtelclip EBP-87 Lithium-Ionen-Akkupack (DC 7,4 V/1500 mAh) EBP-88 Lithium-Ionen-Akkupack (DC 7,4 V/1700 mAh) EDC-189 Lader für Lithium-Ionen-Akkupack EDC-191E Netzadapter (220 V) EME-56A Ohrhörer-Mikrofon EMS-76 Lautsprecher-Mikrofon Professionelles FM-Handfunkgerät... -
Seite 35: Tragehinweise Für Ein Ohrhörer-Mikrofon
TRAGEHINWEISE FÜR EIN OHRHÖRER-MIKROFON Ohrhörer Clip zur Fixierung am Kragen. PTT-Einheit möglichst nahe am Mund befestigen. Funkgerät seitlich oder hinten am Körper tragen. Kabel unter der Kleidung verlegen und Überlänge aufrollen und als Schlinge fixieren. Professionelles FM-Handfunkgerät... -
Seite 36: Technische Daten
TECHNISCHE DATEN Allgemein Sender Frequenzbereich 446,00625 bis 446,09375 MHz Ausgangsleistung 0,5 W Anzahl der Kanäle 2 Gruppen à 16 Kanäle Modulation 8K50F3E (FM) Stromversorgung 7,4V DC ±20 % max. Hub ±2,5 kHz mehr als 14 Stunden (1500 mAh), Betriebsdauer im 5-5-90-Betriebszyklus Empfänger Frequenzstabilität ±2,5 ppm... -
Seite 37: Problembeseitigung
PROBLEMBESEITIGUNG Problem Lösungsvorschlag A. Akku entladen; Akku aufladen oder ersetzen. B. Akkupack nicht korrekt angebracht; abnehmen und erneut Funkgerät lässt sich nicht anbringen. einschalten. C. Schalter defekt; zum Service einsenden. D. Akku defekt; neuen Akku beschaffen. Betriebszeit mit vollem Akku Akkupack hat seine Lebensdauer erreicht;... - Seite 38 B. Lautsprecher defekt; Handfunkgerät zum Service einsenden. Ohrhörer bleibt stumm. C. Ohrhörer defekt; Handfunkgerät zum Service einsenden. HINWEIS: Alinco garantiert die Lieferbarkeit von Ersatzteilen für mindestens 5 Jahre nach Produktionsende des Handfunkgeräts. Diese Garantie gilt nicht bei höherer Gewalt (Katastrophen und ähnliche Ereignisse). Professionelles...
-
Seite 39: Anhang
ANHANG Voreingestellte Kanäle (beim Reset werden diese nicht gelöscht) Gruppe Kanal Frequenz CTCSS/DCS Gruppe Kanal Frequenz CTCSS/DCS 446,00625 94,8 446,05625 110,9 446,09375 88,5 446,06875 114,8 446,03125 103,5 446,08125 118,8 446,06875 79,7 446,09375 123,0 446,04375 118,8 446,00625 127,3 446,01875 123,0 446,01875 131,8 446,08125 127,3... - Seite 40 ALINCO, INC. Yodoyabashi Dai-bldg 13F 4-4-9 Koraibashi, Chuo-ku, Osaka 541-0043 Japan Phone: +81-6-7636-2362 Fax: +81-6-6208-3802 http://www.alinco.com E-mail:export@alinco.co.jp UHF-FM-Handfunkgerät mit 8 PMR446-Kanälen. Dieses Handfunkgerät darf in allen EU- und EFTA-Staaten benutzt werden. Copyright Alinco, lnc. PS0804/FNEH-NB Gedruckt in Deutschland...
