Inhaltszusammenfassung für Alinco DJ-SR1

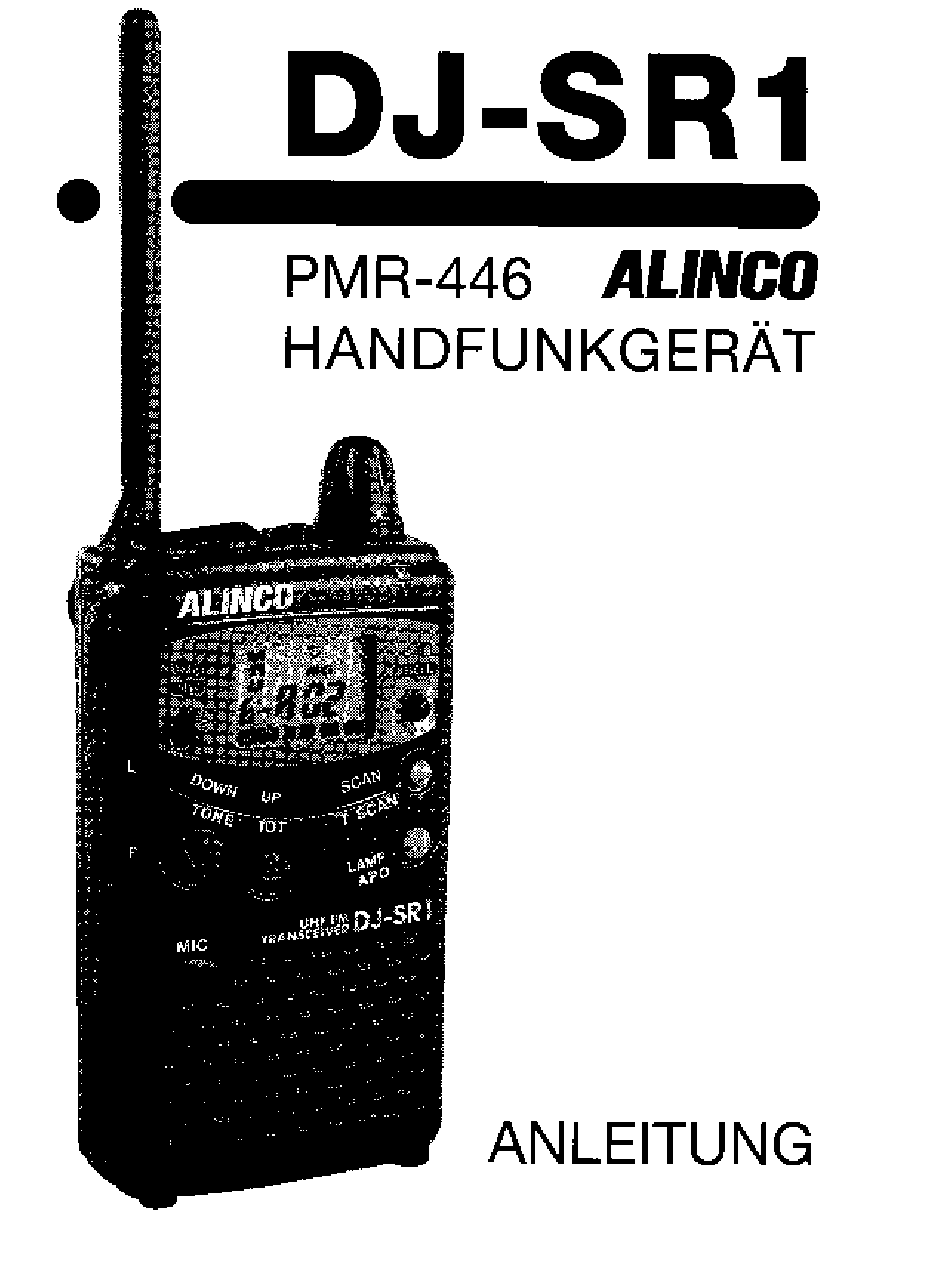

- Seite 1 DJ-SR1 PMR_446 ALINCO HANDFUNKGERÄT ÜÆ'&DJ- "RßN.s V ANLEITUNG...
- Seite 2 GmbH Alle Rechte vorbehalten. Kein Teil dieser Bedienungsanleitunq darf Ohne vorherige schriftliche Genehmigung der ALINCO GmbH in irgendeiner Form Oder Art und Weise reproduziert, kopiert, ubersetZt Oder baarbeitet werden. Produktnamen in diesem Handbuch dienen lediglich der Identifikation Oder Beschreibung und können...
-
Seite 3: Warnhinweise
SICHERHEIT Dieses Funkgeråt ist für die Anwendung unter normalen Bedingungen vorgesehen. ZULASSUNG Das DJ-SR1 ist CE-zertiiiziert, entspricht der ETS 300 296 und erfüllt somit die Voraussetzungen für den anmelde- und gebührenfreien Einsatz. WARNHINWEISE Bitte beachten Sie die nachfoigenden Hinweise, um Sach- schäden, insbesondere durch Brände, Personenschäden und... - Seite 4 Um die von Ihnen gewählten Kanal-Tone Code-Kombinationen zu speichern, stehen insgesamt 20 Speicherplätze (Memories) zur Verfügung. Es ist ratsam, diese Speicher zu nutzen. ZUBEHÖR ALINCO bietet für das DJ-SR1 umfangreiches Zubehör an, über das Sie Ihr ALINCO-Händler gern berät. Sprechgarnitur mit Kopfhörer und VOX...
- Seite 5 INBETRIEBNAHME DJ-SR1 Lösen Sie die Verriegelung an der Unterseite Gehäuses öffnen Sie das Batteriefach. Setzen Sie unter Beachtung der Polarität drei AA-Batterien OderAkkus der entsprechenden Baugröße ein- Schließen Sie den Deckel des Battriefachs und verriegeln Sie ihn. Bringen Sie die...
- Seite 6 BESCHREIBUNG 0 00zozo 0 000000 0 0000...
- Seite 7 4. Mikrofon- und Lautsprecherbuchsen Hier können im Bedarfstall externe Mikrofone und Lautsprecher angeschlossen werden, die als Zubehör erhältlich Sind. 5. Buchse für externe Stromversorgung Betrieb des DJ-SR1 mit dem optionalen EDH-18 Oder einer anderen stabilisierten 5,5-V-Gieichspannungsquelle. Minus an Masse! Wamung!
- Seite 8 Displays. Danach schahtet sich die Beteuchtung automatisch aus. Diese Timer-Funktion läßt sich abschalten, indem Sie die LAMP/APO-Taste beim Einschalten des DJ-SR1 gedrückt halten. Danach bewirkt jede Betätigung der Taste ein Ein- bzw. Ausschalten. Urn die Timer- Funktion wieder aktivieren, muß...
- Seite 9 - Wählen Sie im VFO-Modus einen Kanal aus. - Betätigen Sie die F-Taste und die V/M/MW-Taste. Suchen Sie mit den UP-/DOWN-Tasten eine Speichernummer aus. - Nun drücken Sie die noch einmal, wodurch die gewählte Kanal- und CTCSS-Einstellung in den aktuellen Speicher übernommen wird.
- Seite 10 DISPLAY BUSY...
-
Seite 11: S-Meter (Stärke Des Empfangssignals) Und Anzeige Der Sendeleistung
erscheint dauernd, wenn Gerät einen programmierten Speicher eingestellt ist. Auf (noch) nicht programmierten Speichern biinkt das Nummer des Speichers Kanal-Nr. Oder TONE Code »BLJSY« erscheint. wenn ein Signal empfangen wird. S-Meter (Stärke des Empfangssignals) und Anzeige der Sendeleistung APO (Auto Power Off) aktiviert Anzeige für zu niedrige Batteriespannung. - Seite 12 Beachten Sie, da3 Gerätepaare Oder eine Gruppe von Funkge- räten identisch programmiert sein müssen, um miteinander in Kontakt treten zu können. Wenn eine Anzahl von Funkgeräten benutzt werden, ist es sinnvoll, eine allgemeine Frequenz zu haben. Diese Möglichkeit ist beim DJ-SR1 mit der CALL-Taste gegeben. Programmieren...
- Seite 13 Sie die von der Gruppe gewählte Frequenz und den CTCSS- Code zuvor beschrieben, wobei aber anstelle Auswahl eines Speichers die CALL-Taste betätigen. Wenn Sie dann die CALL-Taste betätigen und alle anderen Funkgeräte ebenfalls gewohnheitsmäBig auf die CALL-Frequenz (-Kanal) eingestellt Sind, können Sie immer Kontakt zu den...
- Seite 14 DieErgebnisse desSCAN/TSCAN-Vorganges k önnenin einem Speicher abgelegt werden. Das DJ-SRI verfügt auch über eine einfache Kanal-Such- Möglichkeit. Soternzwei Funkgeräte gleichartigprogrammiert sind und beide scannen. bewirkt ein kurzes Drücken der PTT ein etwa 5 Sekunden langes Senden auf irgendeiner Frequenz. Falls sich das zweite Funkgerät innerhalb der Reichweite befindet, hält es für weitere 5 Sekunden auf der betreffenden...
- Seite 15 CTCSS-CODES 1365 71.9 141.3 74.4 1462 151.4 79.7 156.7 82.5 162.2 85.4 167.9 173.8 179.9 94,8 186.2 97.4 B 12 1928 100.0 203.5 103.5 210.7 107.2 A 14 218.1 225.7 110.9 114.8 233.6 118.8 241B 123.0 2503 127.3 69.3 131.8...
- Seite 16 Scannen startet CTCSS-Scan (wenn zusammen mit PIT gedrückt,Umschaltung der Sendeleistung) LAMP Displaybeleuchtung ein/aus APO automatische Anderungdes Abschaltung Beleuchtungsmodus ALINCOi Eschborner LandstraBe 55 • 60489 Frankfurt/M. Telefon 069/78 6018 Fax 0 69/78 96 07 66 Internet www.alinco.de • e-Mail alinco@alinco.de...
