Seitenruderlagerung fertig stellen und anlenken

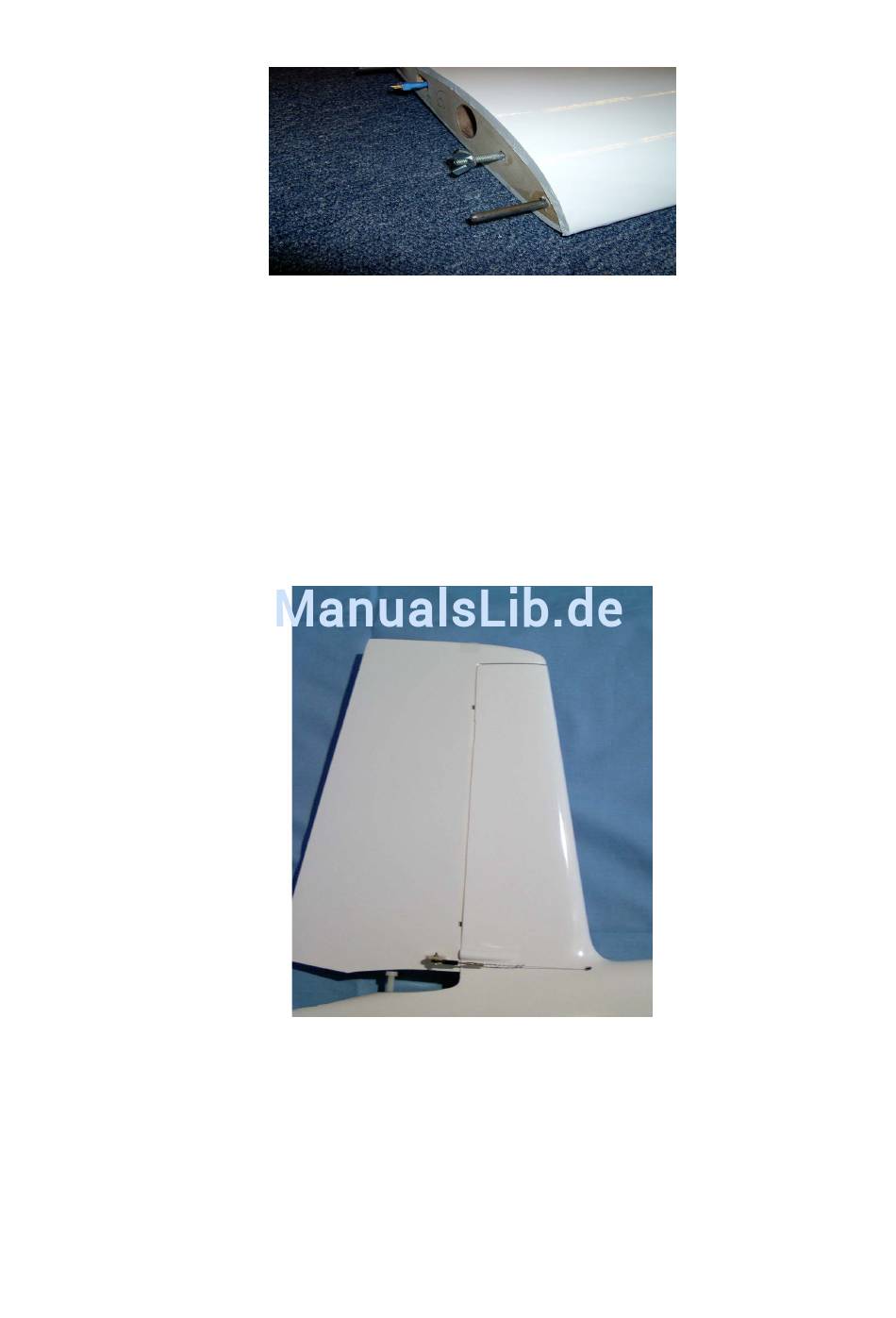

Das GFK-Seitenruder ist bereits werksseitig mit einer Lagerung in Hohlkehle vorbereitet. Sie müssen
nur noch die beiden Lagerungen des Seitenruders in die Abschlussleiste einkleben, das Ruderhorn
einkleben und dann das Ruder anlenken.
Bringen Sie nun noch das Ruderhorn an. Das Ruderhorn ist eine durch das Seitenruder
durchgehende GFK-Platine, die beidseitig mit dem Servo über die Litze verbunden wird. Achten Sie
bei der Litzenführung auf eine möglichst direkte Linie. Dies erfordert eine Durchführung der Litze wir
im Bild ersichtlich.
Rumpfinnenausbau
Die Festigkeit der Rumpfzelle Ihres Swift ist so dimensioniert, dass Sie eigentlich keine Spanten
bezüglich der Statik benötigen. Sie müssen jedoch Ihre Servos für Höhenruder und Seitenruder im
Rumpf unterbringen, sowie Empfänger und Akku lagern – ggf. auch ein Schleppkupplungsservo. Bei
Bedarf kann natürlich auch ein Fahrwerk eingebaut werden.
Die Fotos illustrieren die von uns vorgeschlagene Einbauweise für Ihre elektronischen Komponenten.
Erstellen Sie dazu passende Spanten aus 4-6mm Pappelsperrholz.
4
