- Seite 1 Drehtorantrieb FA01806-DE STYLO STYLO-ME / STYLO-RME DE Deutsch MONTAGEANLEITUNG...
- Seite 2 Sicherheitsleisten usw.), die relevant sind, um die Konformität der Endmontage gemäß der Maschinenrichtlinie 2006/42/EG und den einschlägigen harmonisierten technischen Normen zu gewährleisten, sind im CAME Gesamtkatalog oder auf der Website www.came.com. aufgeführt. Sämtliche Montagearbeiten nur bei unterbro- chener Stromzufuhr ausführen. Überprüfen, dass der angegebene Temperaturbereich für den Montageort geeignet ist.
- Seite 3 Kundendienst unter https://www.came.com/global/en/contact-us oder unter der auf der Website angegebenen Telefonnummer kontaktieren. Das Herstellungsdatum ist in der auf dem Typenschild aufgedruckten Produktion- scharge angegeben. Bitte kontaktieren Sie uns bei Bedarf unter https://www.came. com/global/en/contact-us. Die Allgemeinen Geschäftsbedingungen sind in den offi ziellen Preislisten von Came enthalten.
-
Seite 4: Zeichenerklärung

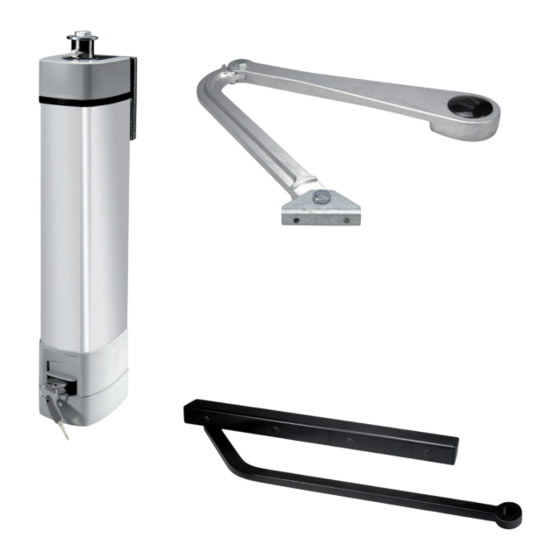

Dieses Zeichen steht vor den Anmerkungen für den Verwender. LLE MASSANGABEN WENN NICHT ANDERS ANGEGEBEN SIND IN MILLIMETERN BESCHREIBUNG Dieses Produkt wurde von der CAME S.p.A. Komplette Produktpalette: 001STYLO-ME - Selbsthemmender 24 V DC Oberflurantrieb 001STYLO-RME - Nicht selbsthemmender 24 V DC Oberflurantrieb Vorgeschriebene Zusatzgeräte für STYLO-RME:... -
Seite 5: Technische Daten
Maße STYLO-BD STYLO-BS Technische Daten STYLO ME - STYLO RME Schutzart IP54 Betriebsspannung{ 230 V AC, (50/60 Hz) Betriebsspannung Antrieb{ 24 DC (50/60 Hz) Stromaufnahme (max.) Leistung 48 W Max. Drehmoment 100 Nm Aufl aufzeit (90°) einstellbar ED (%) intensiver Betrieb Betriebstemperatur (°C) -
Seite 6: Durchführbarkeit Der Anlage
Hauptbestandteile 1. Zentraler Motorkörper 2. Obere Gehäuseschale 3. Untere Gehäuseschale 4. Knickarm STYLO-BS 5. Halterung für Antriebsarm STYLO-BS 6. Halterung für Antrieb 7. Deckel STYLO-BS 8. Deckel STYLO-BD 9. Gleitklotz 10. Anschlag im Auflauf 11. Gleitschiene STYLO-BD 12. Anschlag im Zulauf 13. - Seite 7 Befehlsgeräte und Sicherheitseinrichtungen Antenne RG58 max 10 m Came Remote Protocol (CRP) UTP CAT5 max 1000 m Die Wahl der Kabelstärke von Kabeln mit einer anderen Länge, als die in der Tabelle angeführten, muss laut den Angaben der Richtlinie CEI EN 60204-1 auf der Grundlage der eff ektiven Leistungsaufnahme der angeschlossenen Geräte erfolgen.
-
Seite 8: Vorbereitung
Montagebeispiele = 300 mm max. bei Öff nungswinkel 90° STYLO-BS Öff nungswinkel (°) A (mm) C (mm) D (mm) 0÷180 Öff nungswinkel (°) A (mm) C (mm) D (mm) 0÷200 STYLO-BD MONTAGE ⚠ Die folgenden Abbildungen dienen nur als Beispiel, da der Raum für die Befestigung des Antriebs und der Zusatzgeräte vom Montageort abhängt. - Seite 9 STYLO-BD Lochabstände und Maße einzeichnen, dabei die in der Zeichnung Œ angegebenen Maße einhalten, die eingezeichneten Löcher bohren und anschließend die Halterung des Antriebs an der Wand bzw. am Torpfosten und die Gleitschiene Ž befestigen. Anmerkung: die folgenden Abbildungen dienen nur als Beispiel, der Montagefachmann wählt je nach Art und Stärke des Torfl...
-
Seite 10: Befestigung Des Antriebs
Befestigung des Antriebs Die untere Gehäuseschale entfernen. Den Antrieb mit den vier mitgelieferten Schrauben an der Flansch befestigen. Obere Gehäuseschale befestigen. Ø 3,5 x 9,5 Befestigung des Antriebsarmes STYLO-BS Den Knickarm zusammenbauen, dazu die beiden Teile des Arms mit den entsprechenden Schrauben befestigen und die Drehzapfen schmieren Œ. - Seite 11 STYLO-BD Den Gleitklotz, wie in der Abbildung Œ dargestellt, am Antriebsarm befestigen. Den Gleitklotz in die Gleitschiene stecken . Den Gleitarm an der Antriebswelle anbringen Ž. Die Lochabdeckung einstecken und mit den mitgelieferten Schrauben befestigen . Die Seitenabdeckungen in beide Seiten der Gleitschiene sowie die Lochabdeckungen einstecken .
-
Seite 12: Manuelle Entriegelung Eines Selbsthemmenden Antriebs
Untere Gehäuseschale öff nen und die elektrischen Anschlüsse vornehmen. Montage durch Schließen der unteren Gehäuseschale abschließen. Elektrischer Anschluss des Antriebs STYLO ME an die Schalttafel 24 V (DC)-Antrieb mit Verzögerung im Aufl auf 24 V (DC)-Antrieb mit Verzögerung im Zulauf... -
Seite 13: Elektrischer Anschluss Des Antriebs Stylo Rme An Die Schalttafel
Elektrischer Anschluss des Antriebs STYLO RME an die Schalttafel 24 V (DC)-Antrieb mit Verzögerung im Aufl auf 24 V (DC)-Antrieb mit Verzögerung im Zulauf M N E EB M N E EB ZL92 M1 N1 ENC1 EB1 M2 N2 ENC2 EB2 MONTAGE UND ANSCHLÜSSE BEI NACH AUSSEN ÖFFNENDEM TOR Im Folgenden die Schritte, die sich von der Standardmontage unterscheiden: Montagebeispiele... - Seite 14 Elektrischer Anschluss des Antriebs STYLO ME an die Schalttafel 24 V (DC)-Antrieb mit Verzögerung im Aufl auf 24 V (DC)-Antrieb mit Verzögerung im Zulauf M N E EB M N E EB ZL92 M1 N1 ENC1 EB1 M2 N2 ENC2 EB2 Elektrischer Anschluss des Antriebs STYLO RME an die Schalttafel 24 V (DC)-Antrieb mit Verzögerung im Aufl...
-
Seite 15: Problemlösung
PROBLEMLÖSUNG STÖRUNGEN MÖGLICHE URSACHEN KONTROLLEN UND STÖRUNGSBESEITIGUNG Tor öffnet und schließt nicht • Kein Strom • Stromzufuhr kontrollieren • Handsenderbatterie leer • Batterien ersetzen • Handsender kaputt • Fachmann hinzuziehen • Stopp-Taster verklemmt oder kaputt • Fachmann hinzuziehen • Auf-/Zutaster bzw. Schlüsseltaster •... -
Seite 16: Abbau Und Entsorgung
☞ CAME S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt werden.
