MONTAGEANLEITUNG Viewline 110 mm
GPS Geschwindigkeitsanzeiger
10
4
8
NMEA 2000®-kompatibel
Das Anzeiger stellt die folgenden Informationen zur Verfügung:
1
PGN 129025
Position, schnelle Aktualisierung
2
PGN 129026
COG und SOG, schnelle Aktualisierung
3
PGN 129033
Zeit und Datum (nur Zeit)
4
PGN 060928
ISO Address Claim
Die Signalleitungen sind nicht elektronisch von den
Netzkabeln isoliert.
11
Stecker Set 8polig -
A2C59510850
1
5
Für den Anschluss des Gerätes ist folgendes Adapterkabel zu verwenden:
Das Adapterkabel ist für einen Kabelquerschnitt von 0,25 - 0,5 mm² ausgelegt.
Für andere Querschnitte setzen Sie bitte Kontakte der Fa. Tyco ein.
Einzelkontakte:
Bandware:
Mit den Kontakten und den entsprechenden Kabeln stellen Sie eine Grimpverbindung
her. Beachten Sie hierzu die Anweisung des Hand zangenherstellers. Verwenden Sie
dazu die
Handzange
und das Werkzeug
Dabei besonders darauf achten, dass alle Einzeldrähte des Kabels von der
Grimphülse erfasst werden, sonst besteht Kurzschlussgefahr!
Technische Änderungen vorbehalten - Technical details subject to change
TU00-0758-5307101

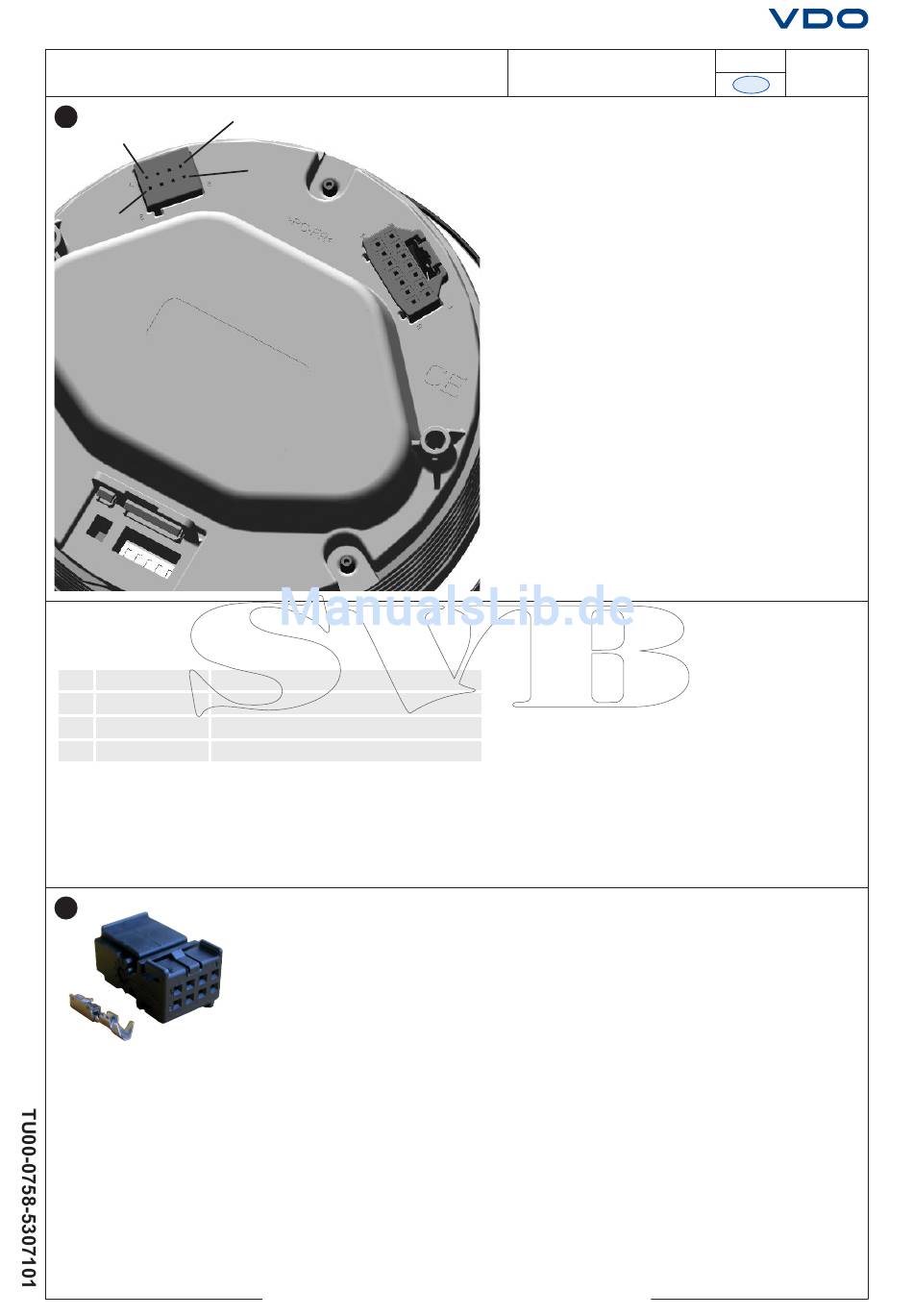

Stecken Sie das Kabel, je nach Konfiguration, gemäß
Steckerbelegung in die 8-Pin Buchse ein.
Die Kontakte müssen hörbar einrasten.
8poliges Kontaktgehäuse
Pin 1 – KL. 30 - Batterie 12 V
Pin 2 – KL. 31 - Masse
Pin 3 – Eingang 1.3 Mode Schalter
Pin 4 – KL. 15 - Zündung -
12 V Schlüssel Schalter
Pin 5 – Eingang 1.5 Konfigurationsstecker blau/weiß
Pin 6 – Beleuchtung
Pin 7 – NMEA 2000®, CAN-High
Pin 8 – NMEA 2000®, CAN-Low
14poliges Kontaktgehäuse
Pins - nicht belegt
Stecken Sie jetzt den Stecker in den Anzeiger.
Beachten Sie hierbei die Verpolschutznasen.
Adapterkabel - A2C95822600
Tyco Nr. 1355718-1 für 0,14 - 0,22 mm²
Tyco Nr. 963729-1 für 0,5 - 0,75 mm²
Tyco Nr. 1355717-1 für 0,14 - 0,22 mm²
Tyco Nr. 963715-1 für 0,5 - 0,75 mm²
Tyco Nr. 539635-1
Tyco Nr. 539682-2 für o. g. Handzange.
