VDO Viewline A2C53210834 Produktinformation
Schmutzwasseranzeiger
Quicklinks
Viewline Schmutzwasseranzeiger
Beschreibung
Anzeige von Schmutzwasser Vorrat.
Features
_ LED Beleuchtung
_ Integrierte Warn-LED
_ Austauschbare Frontringe
_ Durchlicht-Technologie
_ Beschlag- und Spritzwasserschutz
_ Panel und Flush-Einbau möglich
Konzept
Gehäuse
Frontring
Deckglas
Zifferblatt
Zeiger
Beleuchtung
Warn LED
Befestigung
Anschluss
Sensor
VDO – eine Marke des Continental-Konzerns
Produkt Information
Polycarbonat (PC)
PC (schwarz, weiß) oder ABS (chrom); verschiedenen Farben und Formen (siehe Tabelle)
PMMA; Doppeldeckglas
Durchlicht, verschiedene Farben (schwarz, weiß)
Durchlicht, weiß bei schwarzen Zifferblättern, rot bei weißen Zifferblättern
Zifferblatt: LED amber (605nm)
Zeiger: LED rot (632nm)
Rot (632nm), bei Schmutzwasser Anzeigern nur mit optionaler PC Software einstellbar
Spinlock Nut; Klemmhöhe 0,5mm – 20mm,
Optional Bügel und Stehbolzen, Klemmhöhe 2 – 15mm
8poliges MQS Steckersystem
VDO Sensor:
Schmutzwasser: N02-240-902, N02-240-904, N02-240-906
www.vdo.com

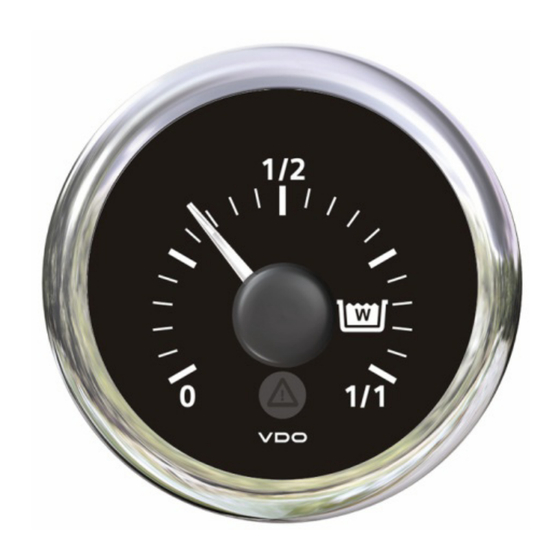

Abbildung: Schmutzwasseranzeiger
Verwandte Anleitungen für VDO Viewline A2C53210834
Inhaltszusammenfassung für VDO Viewline A2C53210834
- Seite 1 Rot (632nm), bei Schmutzwasser Anzeigern nur mit optionaler PC Software einstellbar Befestigung Spinlock Nut; Klemmhöhe 0,5mm – 20mm, Optional Bügel und Stehbolzen, Klemmhöhe 2 – 15mm Anschluss 8poliges MQS Steckersystem Sensor VDO Sensor: Schmutzwasser: N02-240-902, N02-240-904, N02-240-906 VDO – eine Marke des Continental-Konzerns...
- Seite 2 Viewline Schmutzwassersanzeiger Technische Daten Einbautiefe 50mm Einbau Durchmesser 52mm Zeigerausschlag 240° Betriebsspannung 8 – 32 Volt Anzeigegenauigkeit < 2,5 % des Endmessbereichs Stromaufnahme < 140 mA, incl. Warn LED Betriebstemperatur -30°C bis +80°C; beschichtete Frontringe (Chrom) -30°C bis +70°C Lagertemperatur -40°C bis +80°C für 48h;...
- Seite 3 Viewline Schmutzwassersanzeiger Verfügbare Geräte: Zifferblatt Doppel Mess- Doppel Nr. unverpackt * Sensor Spannung Farbe Skala bereich Symbol Deckglas Schmutzwasser A2C53210834 schwarz nein 0 bis 1/1 WASTE 4 – 20mA 12/24 Volt A2C53210833 weiß nein 0 bis 1/1 WASTE 4 – 20mA 12/24 Volt "Nr.
- Seite 4 Stellen Sie sicher, dass kein unbeabsichtigter Motorstart während des Einbaus ausgeführt werden kann! Nach dem Einbau beachten: • Veränderungen oder Manipulationen am VDO Produkt können die • Massekabel an den Minuspol der Batterie fest anklemmen. Sicherheit beeinflussen. Es darf deshalb nicht verändert oder mani- •...
- Seite 5 MONTAGEANLEITUNG Viewline 52 mm 01/11 Schmutzwasseranzeiger TU00-0752-8607101 Arbeitsablauf zum Einbau der VDO Viewline Geräte Vor Beginn der Arbeiten schalten Sie die Zündung aus und ziehen Sie den Zündschlüssel ab. Entfernen Sie ggf. den Hauptstromschalter. Klemmen Sie den Minuspol der Batterie ab. Sichern Sie die Batterie gegen irrtümliches Wiedereinschalten.
- Seite 6 MONTAGEANLEITUNG Viewline 52 mm 01/11 Schmutzwasseranzeiger TU00-0752-8607101 Soll das Gerät Flush, das heißt von hinten montiert werden so dass Deckglas und Panel eine Ebene bil- den, muss der Frontring demontiert werden. Drücken Sie mit beiden Daumen auf das Deckglas und drücken Sie gleichzeitig mit den beiden Zeigefingern den Frontring nach vorne vom Gerät.
- Seite 7 Belastbarkeit des Schaltausgangs max. 1A F1 - Sicherung 5A flink C1 - 8pol. “Hirschmann MQS” Stecker C2 - 4pol. Stecker (Geber) L1 - Optionale externe Warnlampe Anschlussplan unbedingt einhalten. grün VDO Sensor gelb N02-240-902, weiß N02-240-904, braun N02-240-906 Technische Änderungen vorbehalten - Technical details subject to change...
- Seite 8 MONTAGEANLEITUNG Viewline 52 mm 01/11 Schmutzwasseranzeiger TU00-0752-8607101 Richten Sie das Gerät aus und ziehen Sie die Befestigungsmutter handfest an. Achten Sie darauf dass die Mutter mit einem Anzugsmoment nicht grö- ßer als 400Ncm angezogen wird. * Achten Sie darauf das der Dichtring plan zwischen Panel und Frontring liegt.
