MONTAGEANLEITUNG Viewline 110 mm
GPS Geschwindigkeitsanzeiger
Empfohlene Installation:
Der GPS-Geschwindigkeitsanzeiger ist ideal für die horizontale Montage geeignet. Eine vertikale Montage ist ebenfalls
möglich, kann jedoch zu Leistungseinschränkungen führen.
Der Anzeiger kann sowohl auf offenen Schiffen als auch in Kabinen installiert werden. Bei der Installation in Kabinen fällt
das Signal stärker aus, wenn der Anzeiger den Himmel „sehen" kann. Objekte oder eine eingeschränkte Aussicht führen
möglicherweise zu einer Unterbrechung des Signals. Bevor Sie an dem Ort, an dem Sie das Gerät anbringen möchten, mit
dem Bohren von Löchern beginnen, empfiehlt es sich, die dortige Stärke des GPS-Signals zu überprüfen (mittels GPS-
Signalanzeige auf dem LCD).

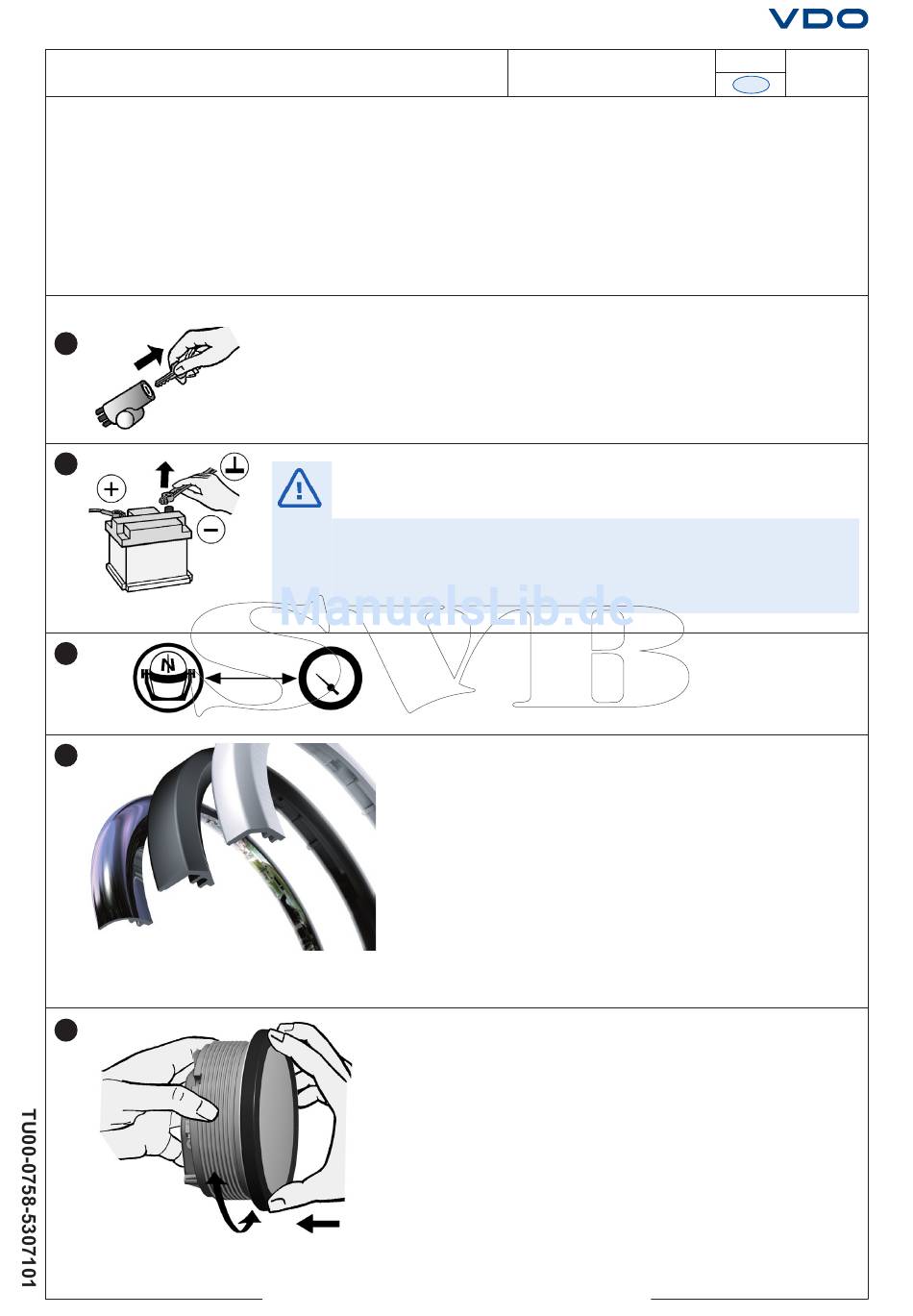

Arbeitsablauf zum Einbau der VDO Viewline Geräte
1
2
3
4
5
•
Vor Beginn der Arbeiten ist der Minuspol der Batterie abzuklemmen, da sonst Kurz schluss gefahr
be steht. Wenn das Fahrzeug über Zu satz bat te rien verfügt, müssen ggf. auch die Minuspole die-
ser Bat te rien ab ge klem mt werden! Kurzschlüsse können Kabelbrände, Bat te rie ex plo si o nen und
Beschädigungen von anderen elektronischen Systemen verursachen. Bitte beachten Sie, dass beim
Abklemmen der Batterie alle flüch tigen elek tronischen Speicher ihre eingegebenen Werte verlieren und
neu programmiert werden müssen.
0,3 m
1
2
Technische Änderungen vorbehalten - Technical details subject to change
TU00-0758-5307101
Vor Beginn der Arbeiten schalten Sie die Zündung aus
und ziehen Sie den Zündschlüssel ab. Entfernen Sie
ggf. den Hauptstromschalter.
Klemmen Sie den Minuspol der Batterie ab. Sichern
Sie die Batterie gegen irrtümliches Wiedereinschalten.
Bei einer Montage des Gerätes in der Nähe eines
Magnetkompasses beachten Sie den magnetischen
Schutzabstand zum Kompass.
Alternativ zu dem mitgelieferten Frontring können fol-
gende Ringe montiert werden:
Frontring flach; schwarz
Frontring flach; weiß
Frontring flach; chrom
Frontring dreikant; schwarz
Frontring dreikant; weiß
Frontring dreikant; chrom
Frontring rund; schwarz
Frontring rund; weiß
Frontring rund; chrom
Setzen Sie den neuen Frontring auf das Gerät, verdre-
hen Sie den Frontring bis die Nasen im Ring in die
Nuten im Gehäuse einrasten und drücken Sie den
Frontring auf das Gerät bis er bündig mit dem
Deckglas ist.
11/14
2
1-9
DE
A2C53210745
A2C53210746
A2C53210747
A2C53210763
A2C53210764
A2C53210765
A2C53210749
A2C53210760
A2C53210761
