MONTAGEANLEITUNG Viewline 110 mm
GPS Geschwindigkeitsanzeiger
6
0,5...20 mm
7
1
8
1,5...3 mm
9
• Bohrungen und Einbauöffnungen nicht in tragende oder stabilisierende Streben oder Holme anbringen!
• Beim Einbauort auf den nötigen Freiraum hinter den Bohrungen oder der Einbauöffnung achten.
Notwendige Einbautiefe 65 mm.
• Einbauöffnungen klein vorbohren, mit Konusfräser, Loch-, Stichsäge oder Feile gegebenenfalls vergrö-
ßern und fertig stellen. Kanten entgraten. Unbedingt die Sicherheitshinweise der Hand werk zeug her-
steller beachten.
2
• Bohrungen und Einbauöffnungen nicht in tragende oder stabilisierende Streben oder Holme anbringen!
• Beim Einbauort auf den nötigen Freiraum hinter den Bohrungen oder der Einbauöffnung achten. Notwendige
Einbautiefe 65 mm.
• Einbauöffnungen klein vorbohren, mit Konusfräser, Loch-, Stichsäge oder Feile gegebenenfalls vergrößern und
fertig stellen. Kanten entgraten. Unbedingt die Sicherheitshinweise der Hand werk zeug her steller beachten.
Technische Änderungen vorbehalten - Technical details subject to change
TU00-0758-5307101

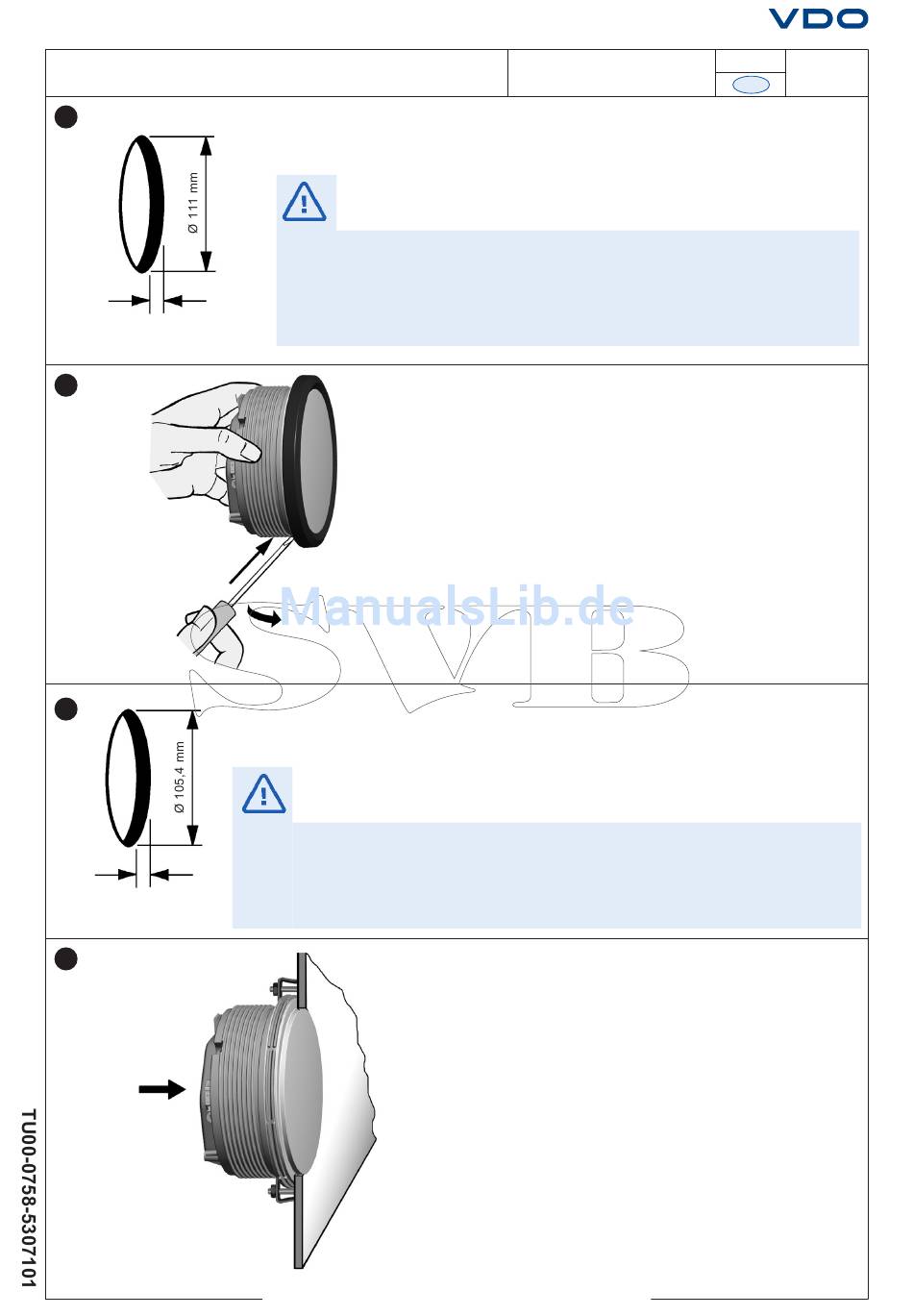

Konventionelle Montage. (Gerät wird von vorn in die
Bohrung gesteckt.)
Die Panelstärke kann im Bereich von 0,5 bis 20 mm
liegen. Die Bohrung muss einen Durchmesser von 111
mm haben.
Soll das Gerät flächenbündig, das heißt von hinten
montiert werden, so dass Deckglas und Panel eine
Ebene bilden, muss der Frontring demontiert werden.
Drücken Sie mit beiden Daumen auf das Deckglas und
drücken Sie gleichzeitig mit den beiden Zeigefingern
den Frontring nach vorne vom Gerät.
Beachten Sie bei Verwendung eines Werkzeuges die
neben stehende Abbildung.
Flush (flächenbündige) Montage.
Die empfohlene Panelstärke liegt bei 1,5 bis 3 mm.
Die Bohrung muss einen Durchmesser von 105,4 mm
haben.
Achten Sie darauf, dass der Einbauort eben ist und
keine scharfen Kanten aufweist.
Legen Sie die Flushmount Dichtung A2C53215642 auf
das Deckglas.
Stecken Sie das Gerät von hinten in die Bohrung.
Richten Sie das Gerät aus, so dass die Ablesung gera-
de ist und fixieren Sie es mit dem Flushmount
Befestigungsbügel A2C59510864 auf den an der
Panelrückseite angebrachten Stehbolzen.
11/14
3
1-9
