Viewline Drehzahlmesser
Beschreibung
Anzeiger der Motordrehzahl, Betriebsstunden, Uhrzeit und
Bordspannung.
Features
_ LED Beleuchtung
_ Integrierte Warn-LED
_ Austauschbare Frontringe
_ Durchlicht-Technologie
_ Beschlag- und Spritzwasserschutz
_ Panel und Flush-Einbau möglich
_ Externer Taster für LCD Bedienung
Konzept
Gehäuse
Frontring
Deckglas
Zifferblatt
Zeiger
Beleuchtung
Warn-LED
Befestigung
Anschluss
VDO – eine Marke des Continental-Konzerns
Produkt Information
Polycarbonat (PC)
PC (schwarz, weiß) oder ABS (chrom); verschiedenen Farben und Formen (siehe Tabelle)
PMMA; wahlweise mit Doppeldeckglas
Durchlicht, verschiedene Farben (schwarz, weiß)
Durchlicht, weiß bei schwarzen Zifferblättern, rot bei weißen Zifferblättern
Zifferblatt: LED amber (605nm)
Zeiger: LED rot (632nm)
Rot (632nm), einstellbar über LC Display
Spinlock Nut; Klemmhöhe 0,5mm – 20mm,
Optional Bügel und Stehbolzen, Klemmhöhe 2 – 15mm
8/14poliges MQS Steckersystem

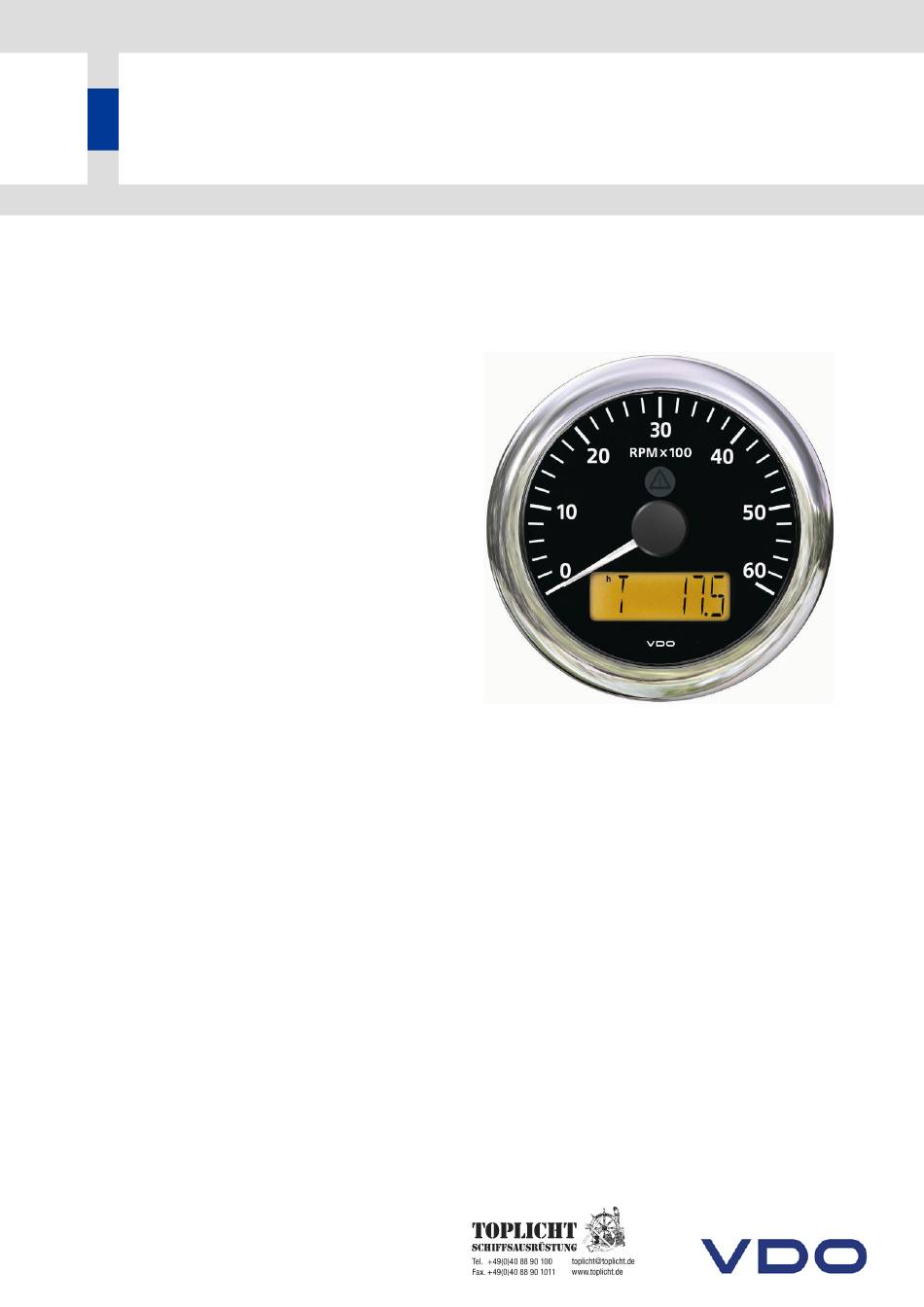

Abbildung: Drehzahlmesser mit Display
www.vdo.com
loading

Inhaltszusammenfassung für VDO Viewline 3491-030

  • Seite 1 Zifferblatt: LED amber (605nm) Zeiger: LED rot (632nm) Warn-LED Rot (632nm), einstellbar über LC Display Befestigung Spinlock Nut; Klemmhöhe 0,5mm – 20mm, Optional Bügel und Stehbolzen, Klemmhöhe 2 – 15mm Anschluss 8/14poliges MQS Steckersystem VDO – eine Marke des Continental-Konzerns...
  • Seite 2 Viewline Drehzahlmesser Technische Daten Einbautiefe 50mm Einbau Durchmesser 85mm, 110mm (siehe Tabelle) LCD Größe 37 x 11mm Zeigerausschlag 240° Betriebsspannung 8 – 32 Volt Anzeigegenauigkeit < 2,5 % des Endmessbereichs Stromaufnahme < 175 mA, inklusive Warn LED Alarmausgang max. 100mA Messbereich siehe Tabelle Impulszahlbereich:...
  • Seite 3 Viewline Drehzahlmesser Verfügbare Geräte Zifferblatt Doppel Nr. unverpackt * Messbereich Sensorsignal ** Farbe Deckglas Ø 85 mm Geräte A2C53194786 schwarz 0 bis 1800rpm W, 1, Ind, Generator, Hall, Lightning Coil nein A2C53194787 schwarz 0 bis 2500rpm W, 1, Ind, Generator, Hall, Lightning Coil nein A2C53194790 schwarz...
  • Seite 4 Viewline Drehzahlmesser Zubehör: A2C59510854 VL Befestigungs-Kit (Bügel und Stehbolzen) 52, 85, 110mm A2C59510864 VL Befestigungsbügel flush mount A2C53215641 VL Dichtring 85mm flush mount A2C53215642 VL Dichtring 110mm flush mount A2C59510847 Buchsengehäuse, 8-pin A2C59510848 Buchsengehäuse, 14-pin A2C53324664 Schutzkappe für Buchsengehäuse, 8-pin A2C53324671 Schutzkappe für Buchsengehäuse, 14-pin Tyco No.
  • Seite 5 Stellen Sie sicher, dass kein unbeabsichtigter Motorstart während des Einbaus ausgeführt werden kann! Nach dem Einbau beachten: • Veränderungen oder Manipulationen am VDO Produkt können die • Massekabel an den Minuspol der Batterie fest anklemmen. Sicherheit beeinflussen. Es darf deshalb nicht verändert oder mani- •...
  • Seite 6 MONTAGEANLEITUNG Viewline 85 mm 02/11 Drehzahlmesser TU00-0752-5807101 1-10 Arbeitsablauf zum Einbau der VDO Viewline Geräte Vor Beginn der Arbeiten schalten Sie die Zündung aus und ziehen Sie den Zündschlüssel ab. Entfernen Sie ggf. den Hauptstromschalter. Klemmen Sie den Minuspol der Batterie ab. Sichern Sie die Batterie gegen irrtümliches Wiedereinschalten.
  • Seite 7 Pin 13 - Alarm Ausgang (max 100 mA)* Pin 14 - frei Stecken Sie jetzt den Stecker in das Anzeigegerät. * optional, wenden Sie sich hierzu an Beachten Sie hierbei die Verpolschutznasen. Ihren VDO Fachhändler Technische Änderungen vorbehalten - Technical details subject to change...
  • Seite 8 MONTAGEANLEITUNG Viewline 85 mm 02/11 Drehzahlmesser TU00-0752-5807101 1-10 Für den Anschluss des Gerätes ist folgendes Stecker Set zu Stecker Set 8polig - verwenden: Stecker Set 8polig - A2C59510850 A2C59510850 Stecker. Set 14polig - A2C59510851 Das Steckerset ist für einen Kabelquerschnitt von 0,25-0,5mm² ausgelegt.
  • Seite 9 MONTAGEANLEITUNG Viewline 85 mm 02/11 Drehzahlmesser TU00-0752-5807101 1-10 Richten Sie das Gerät aus und ziehen Sie die Befestigungsmutter handfest an. Achten Sie darauf dass die Mutter mit einem Anzugsmoment nicht grö- ßer als 400Ncm angezogen wird. * Achten Sie darauf das der Dichtring plan zwischen Panel und Frontring liegt Möchten Sie auf die Befestigungsmutter verzichten kann alternative der Teilesatz A2C59510854 einge-...
  • Seite 10 MONTAGEANLEITUNG Viewline 85 mm 02/11 Drehzahlmesser TU00-0752-5807101 1-10 Bedienung Grundsätzliches: Ein kurzer Tastendruck (< 2sec.) ändert den momentan angezeigten Wert. Ein langer Tastendruck (> 2sec.) wechselt zum nächsten Wert. Wird für 30 Sekunden keine Taste gedrückt geht der Anzeiger in den normalen Betriebsmode. Die vorgenommenen Einstellungen werden dabei nicht gespeichert.
  • Seite 11 MONTAGEANLEITUNG Viewline 85 mm 02/11 Drehzahlmesser TU00-0752-5807101 1-10 2. Einstellen der Einheit (Unit) und der Warnschwelle (Warn) 1. Kl. 30 (8 pol. - Pin1) einschalten 2. Kl.15 (8 pol. - Pin4) ausschalten 3. Mode-Taster (14pol. - Pin 12) betätigen und festhalten Kl.
  • Seite 12 MONTAGEANLEITUNG Viewline 85 mm 02/11 Drehzahlmesser TU00-0752-5807101 1-10 Laufender Betrieb 1. Auswahl der Displayanzeige 1. Kl. 30 (8 pol. - Pin1) einschalten 2. Kl.15 (8 pol. - Pin4) einschalten Gesamt- betriebsstunde Mode-Taster kurz drücken Tages Betriebsstunde Mode-Taster kurz drücken Uhrzeit Mode-Taster kurz drücken Bordspannung 2.
  • Seite 13 MONTAGEANLEITUNG Viewline 85 mm 02/11 Drehzahlmesser TU00-0752-5807101 1-10 3. Einstellen der Uhrzeit 1. Kl. 30 (8 pol. - Pin1) einschalten 2. Kl.15 (8 pol. - Pin4) einschalten Mode-Taster sooft kurz drücken bis Uhrzeit angezeigt wird Mode-Taster lang drücken Eingestellte Uhrzeit wird angezeigt, die erste Stelle blinkt. Mode-Taster kurz drücken Die blinkende Stelle wird um 1 erhöht.
  • Seite 14 MONTAGEANLEITUNG Viewline 85 mm 02/11 Drehzahlmesser TU00-0752-5807101 1-10 Zur Demontage des Steckers drücken Sie die Rastnase (1) und ziehen Sie den Stecker ab (2). Achtung: Deckglas und Frontrahmen nur mit Wasser reinigen. Keine chemischen Mittel verwenden. Zubehör / Ersatzteile Buchsenkontakte 0,25 - 0,5mm² A2C59510846 Befestigungsmutter A2C53212238 Buchsengehäuse 8pol.
