Viadrus Hercules U 26 Bedienungsanleitung Seite 8

Die Drosselklappe der Aschentür regelt die Zufuhr der Verbrennungsluft unter den Kesselrost. Sie wird
mittels Zugregler. Ein zweiter Zugregler (für Version 8, 9, 10 Gl.) regelt die hintere Drosselklappe. Der Regel wird
auf die gleiche Temperatur eingestellt wie der Regler im Vorderteil des Kessels.
Die Drosselklappe der Heiztür dient zur Zuleitung der Sekundärluft in den Verbrennungsraum.
Zur Sicherstellung der Heizwassertemperatur und des Wasserdrucks im Heizsystem dient das Verbundgerät
- Thermomanometer. Die Tasche für den Geber des Thermomanometers ist im Oberteil des vorderen
Kesselglieds angebracht.

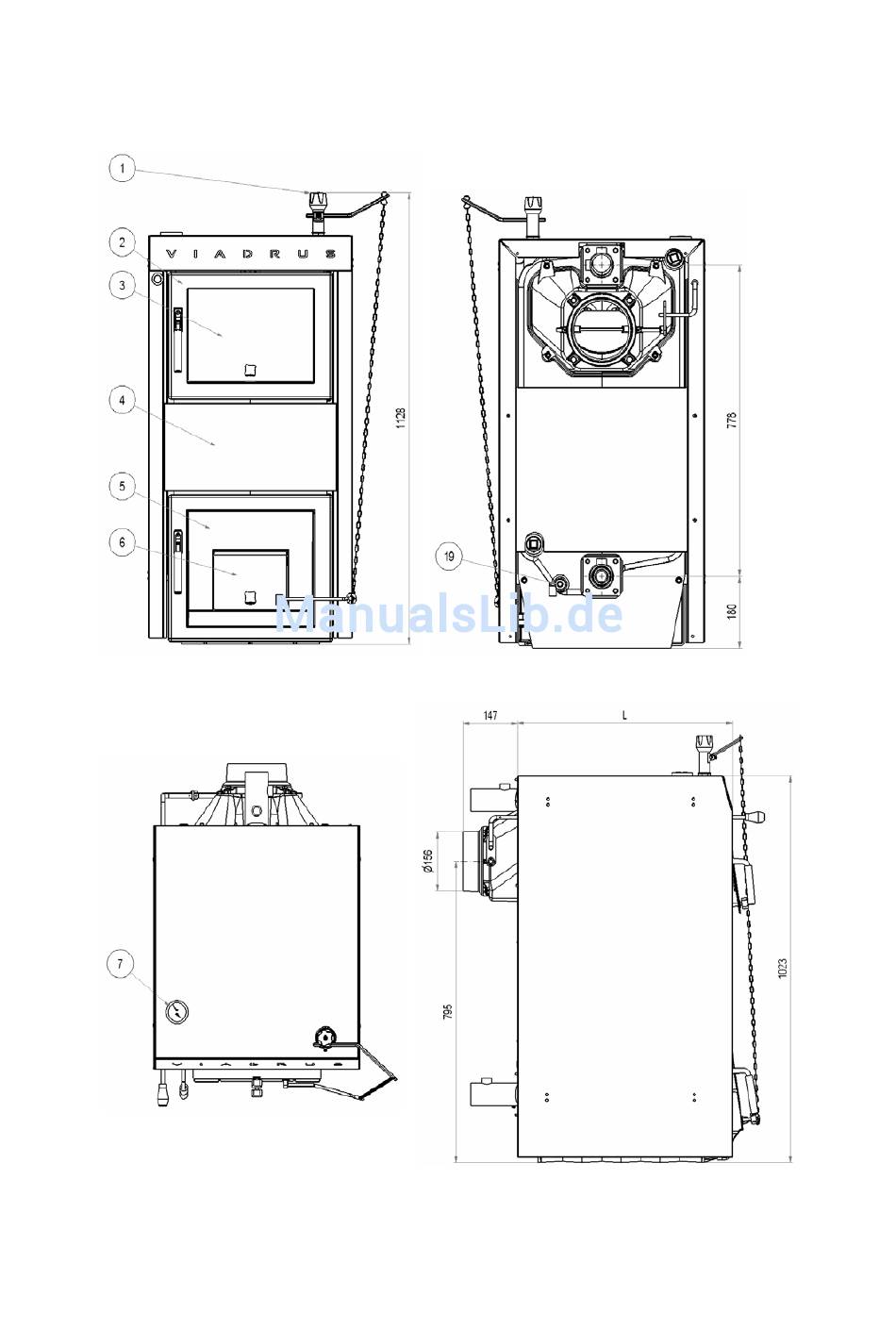

1 – Zugregler
2 – Heiztür
3 – Drosselklappe d. Heiztür
4 – Vorderteil d. Mantels
5 – Aschentür
6 – Drosselklappe d. Aschentür
7 – Thermomanometer
Bild. Nr.3a Schema -Kessel VIADRUS HERCULES U 26 3 – 7 Gl.
18 – Hintere Drosselklappe
19 – Ablassventil
8
