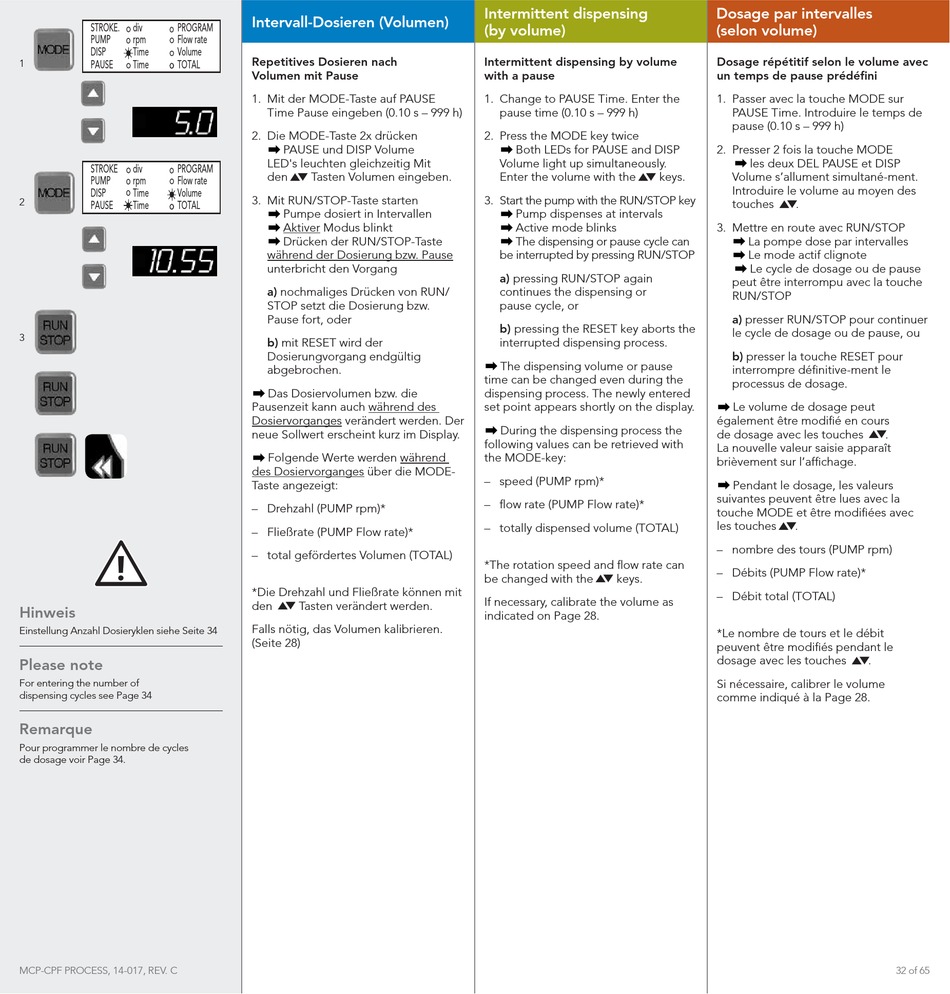

Intervall-Dosieren (Volumen); Intermittent Dispensing By Volume By Time - Ismatec ISM 919 Betriebsanleitung

STROKE. div PROGRAM
PUMP rpm Flow rate
DISP Time Volume
1 PAUSE Time TOTAL
STROKE div PROGRAM
PUMP rpm Flow rate
DISP Time Volume
2
PAUSE Time TOTAL
3
Hinweis
Einstellung Anzahl Dosieryklen siehe Seite 34
Please note
For entering the number of
dispensing cycles see Page 34
Remarque
Pour programmer le nombre de cycles
de dosage voir Page 34.
MCP-CPF PROCESS, 14-017, REV. C

Intervall-Dosieren (Volumen)

Repetitives Dosieren nach
Volumen mit Pause
1. Mit der MODE-Taste auf PAUSE
Time Pause eingeben (0.10 s – 999 h)
2. Die MODE-Taste 2x drücken
PAUSE und DISP Volume
LED's leuchten gleichzeitig Mit
5 6
den Tasten Volumen eingeben.
3. Mit RUN/STOP-Taste starten
Pumpe dosiert in Intervallen
Aktiver Modus blinkt
Drücken der RUN/STOP-Taste
während der Dosierung bzw. Pause
unterbricht den Vorgang
a) nochmaliges Drücken von RUN/
STOP setzt die Dosierung bzw.
Pause fort, oder
b) mit RESET wird der
Dosierungvorgang endgültig
abgebrochen.
Das Dosiervolumen bzw. die
Pausenzeit kann auch während des
Dosiervorganges verändert werden. Der
neue Sollwert erscheint kurz im Display.
Folgende Werte werden während
des Dosiervorganges über die MODE-
Taste angezeigt:
– Drehzahl (PUMP rpm)*
– Fließrate (PUMP Flow rate)*
– total gefördertes Volumen (TOTAL)
*Die Drehzahl und Fließrate können mit
5 6
den Tasten verändert werden.
Falls nötig, das Volumen kalibrieren.
(Seite 28)
Intermittent dispensing
(by volume)
Intermittent dispensing by volume
with a pause
1. Change to PAUSE Time. Enter the
pause time (0.10 s – 999 h)
2. Press the MODE key twice
Both LEDs for PAUSE and DISP
Volume light up simultaneously.
5 6
Enter the volume with the keys.
3. Start the pump with the RUN/STOP key
Pump dispenses at intervals
Active mode blinks
The dispensing or pause cycle can
be interrupted by pressing RUN/STOP
a) pressing RUN/STOP again
continues the dispensing or
pause cycle, or
b) pressing the RESET key aborts the
interrupted dispensing process.
The dispensing volume or pause
time can be changed even during the
dispensing process. The newly entered
set point appears shortly on the display.
During the dispensing process the
following values can be retrieved with
the MODE-key:
– speed (PUMP rpm)*
– flow rate (PUMP Flow rate)*
– totally dispensed volume (TOTAL)
*The rotation speed and flow rate can
5 6
be changed with the keys.
If necessary, calibrate the volume as
indicated on Page 28.
Dosage par intervalles
(selon volume)
Dosage répétitif selon le volume avec
un temps de pause prédéfini
1. Passer avec la touche MODE sur
PAUSE Time. Introduire le temps de
pause (0.10 s – 999 h)
2. Presser 2 fois la touche MODE
les deux DEL PAUSE et DISP
Volume s'allument simultané-ment.
Introduire le volume au moyen des
5 6
touches .
3. Mettre en route avec RUN/STOP
La pompe dose par intervalles
Le mode actif clignote
Le cycle de dosage ou de pause
peut être interrompu avec la touche
RUN/STOP
a) presser RUN/STOP pour continuer
le cycle de dosage ou de pause, ou
b) presser la touche RESET pour
interrompre définitive-ment le
processus de dosage.
Le volume de dosage peut
également être modifié en cours
5 6
de dosage avec les touches .
La nouvelle valeur saisie apparaît
brièvement sur l'affichage.
Pendant le dosage, les valeurs
suivantes peuvent être lues avec la
touche MODE et être modifiées avec
5 6
les touches .
– nombre des tours (PUMP rpm)
– Débits (PUMP Flow rate)*
– Débit total (TOTAL)
*Le nombre de tours et le débit
peuvent être modifiés pendant le
5 6
dosage avec les touches .
Si nécessaire, calibrer le volume
comme indiqué à la Page 28.
32 of 65
