Aufbau und Funktion
Schutzgasversorgung
Pos. Symbol
1
2
3
4
•
Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
•
Schutzgasflasche mit Sicherungskette sichern.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Gasschlauch am Druckminderer gasdicht festschrauben.
•
Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluss am Schweißgerät, bzw.
Drahtvorschubgerät (je nach Ausführung) montieren.
5.6.2
Gastest
•
Gasflaschenventil langsam öffnen.
•
Druckminderer öffnen.
•
Stromquelle am Hauptschalter einschalten.
•
Gastestfunktion an der Gerätesteuerung auslösen.
•
Gasmenge am Druckminderer je nach Anwendung einstellen.
•
Der Gastest wird an der Gerätesteuerung durch kurzes Drücken der Taste
Schutzgas strömt für etwa 25 Sekunden oder bis die Taste erneut gedrückt wird.
5.6.3
Gasnachströmzeit einstellen
24
Beschreibung
0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil

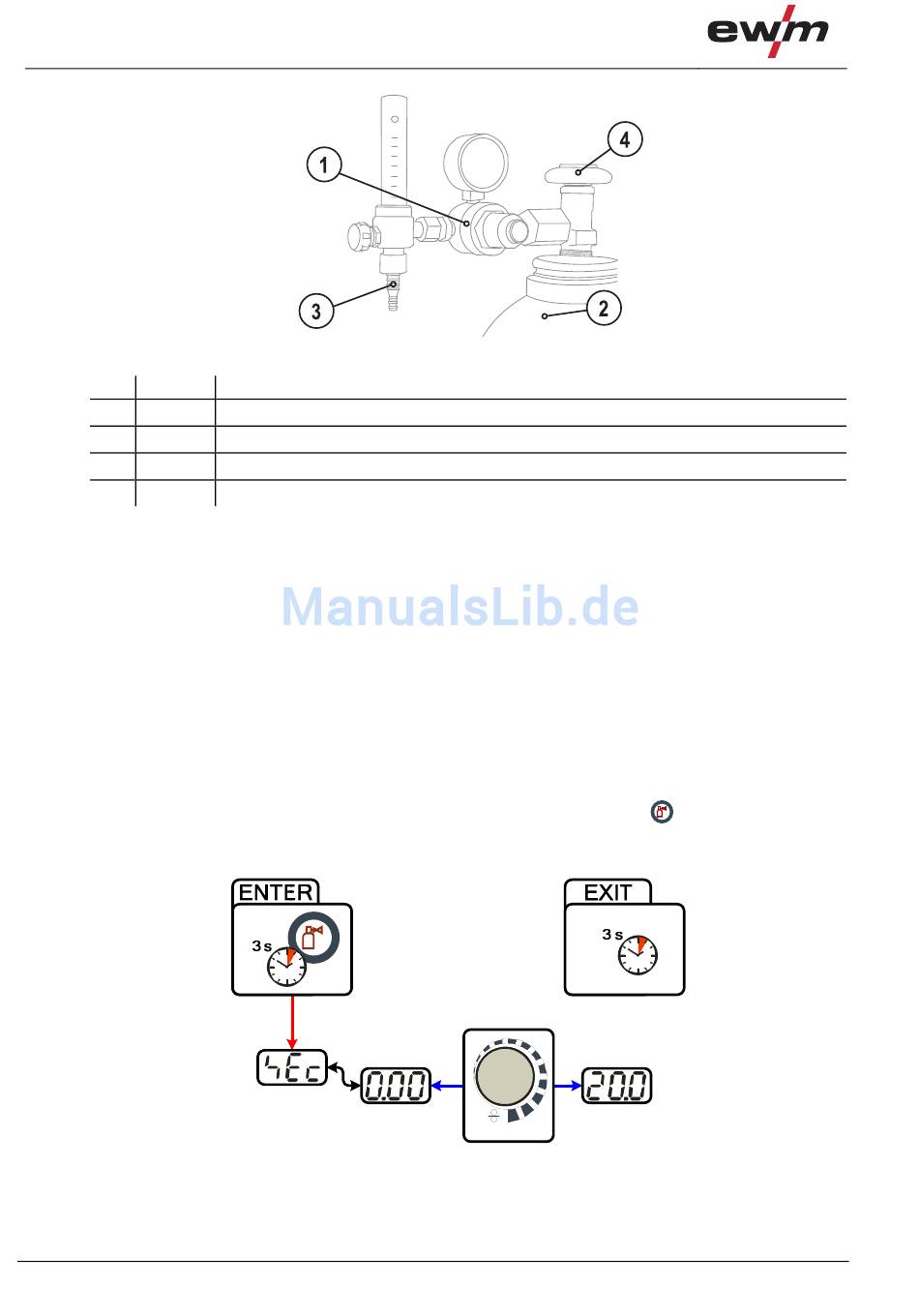

Abbildung 5-2
m/min
Abbildung 5-3
ausgelöst.
