Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
COM
8
9
10
099-005148-EW500
01.03.2012
Gerätebeschreibung - Schnellübersicht
1
2
3
4
Beschreibung
0
Verriegelung, Abdeckung der Drahtvorschubeinheit
Sicherungselemente für Schutzgasflasche (Gurt / Kette)
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Austrittsöffnung Kühlluft
Transportrollen, Bockrollen
Aufnahme Schutzgasflasche
D-Sub Anschlussbuchse 9-polig
In dieser Geräteserie auschließlich für Servicezwecke (Fachpersonal)
Netzanschlusskabel
Anschlussnippel G¼", Schutzgasanschluss
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen)

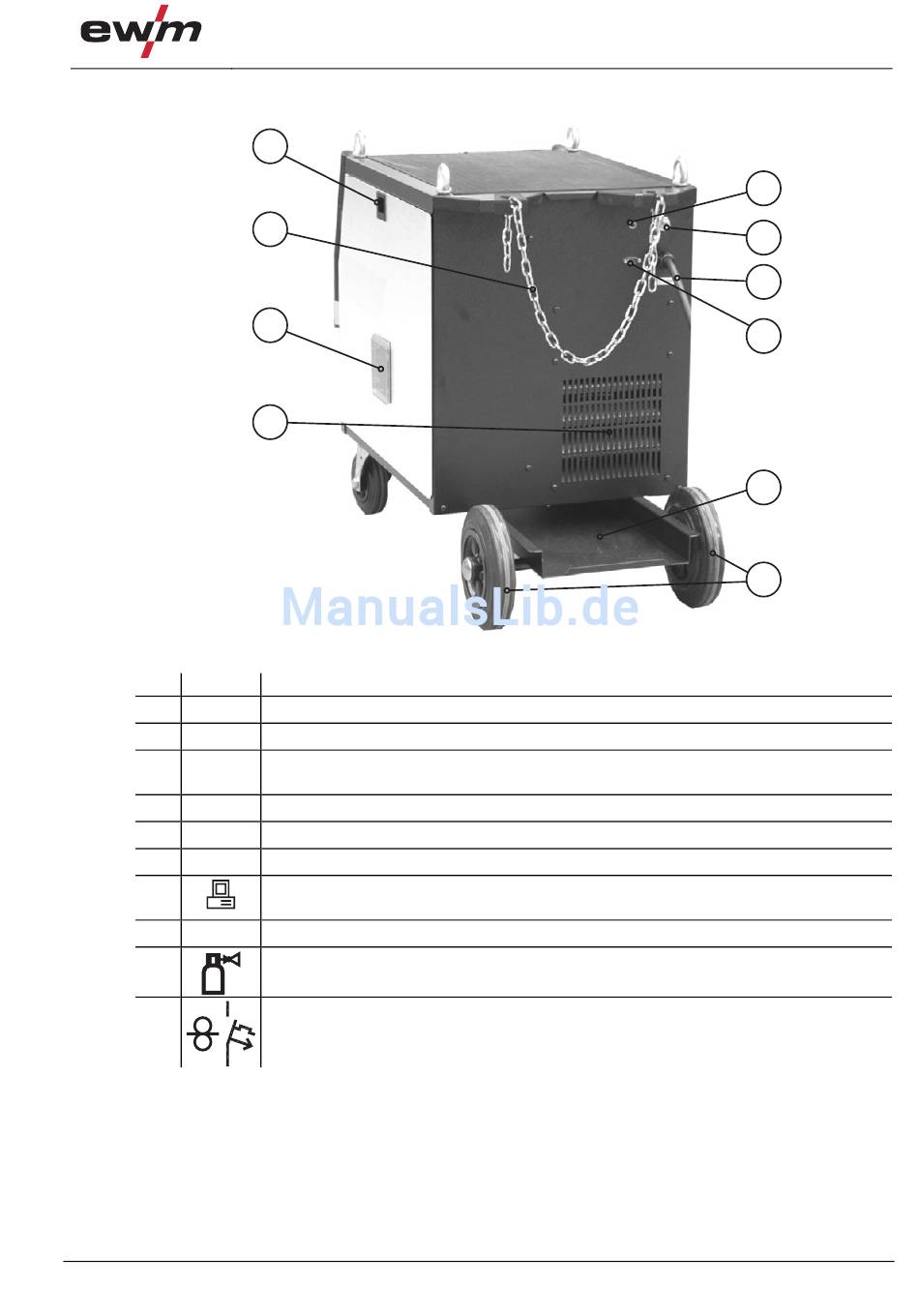

Abbildung 4-2
Rückansicht
10
9
8
7
6
5
17
