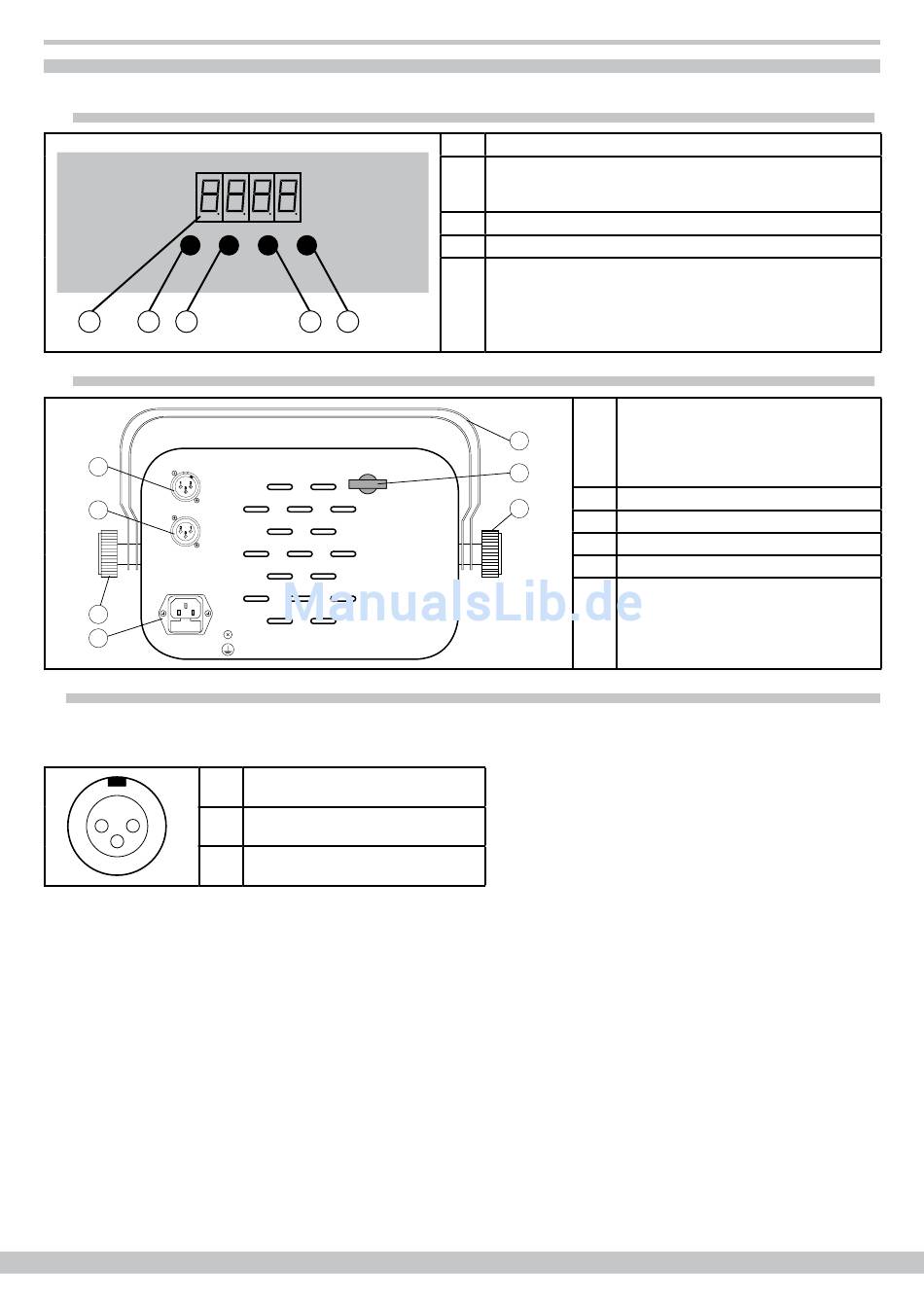

Komponenten und Funktionen
Oberseite
Mode
Setup
1
2
3
Rückseite
9
8
DMX In
DMX Out
7
6
Power In
110-240 V
DMX-Anschlüsse
Eine dreipolige XLR-Einbaubuchse dient als DMX-Ausgang, ein dreipoliger XLR-Einbaustecker dient als DMX-
Eingang. Die untenstehende Zeichnung und die Tabelle zeigen die Pinbelegung.
1
2
1
2
3
3
Up
Down
4
5
Erde
DMX-Daten (–)
DMX-Daten (+)
LED Flood Panel 7×3 W
1
Display
2
Mode: Aktiviert das Hauptmenü, in dem Sie aus folgenden
Betriebsarten auswählen können: „Eingebaute Programme",
„Automatischer Ablauf", „DMX", „Master/Slave" und „Musik"
3
Setup: Wählt eine Option der jeweiligen Betriebsart aus
4
Up: Erhöht den angezeigten Wert um eins
5
Down: Erniedrigt den angezeigten Wert um eins
6
10
11
7
7
8
9
10
11
Power In: Kaltgeräteeinbaustecker
für das Netzkabel und Halter für
Feinsicherung, darunter ist der Bereich
der zulässigen Eingangsspannung
angegeben
Feststellschrauben für die Bügel
DMX Out: DMX-Ausgang
DMX In: DMX-Eingang
Bügel zum Aufhängen oder Aufstellen
Fangseilöse
