- Seite 1 WUFSL FX Box LED-effekt bedienungsanleitung...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 04.03.2022, ID: 532273...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................15 Installation..............................17 Anschlüsse und Bedienelemente....................22 Technische Daten............................ 29 Reinigung..............................32 Umweltschutz............................33 WUFSL FX Box... -
Seite 4: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. LED-effekt... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. -
Seite 7: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. - Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor Laserstrahl. Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED-effekt...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik und Gebrauch zur Projektion von Laserlichteffekten bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwendung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. - Seite 10 Sicherheitshinweise Grundsätzliche Anforderungen Zu Grunde liegt die DIN EN 60825-1:2015. Die entsprechende Unfallverhütungsvorschrift der zur Lasersicherheit Berufsgenossenschaft in Deutschland ist die DGUV V11. Dieses Gerät beinhaltet einen Laser der Klasse 2M. Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netz‐ kabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. GEFAHR! Laserstrahlung –...
- Seite 12 Sicherheitshinweise HINWEIS! Laserstrahlung – Brandgefahr Halten Sie den von Laserstrahlen erfassbaren Bereich frei von brennbaren Stoffen. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt.
- Seite 13 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern.
- Seite 14 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung des Untergrunds reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummi‐ füße im Zweifelsfall nicht in direkten Kontakt mit dem Untergrund und benutzen Sie gegebenenfalls eine geeignete Unterlage, z.B. Filzschoner oder Ähnliches.
-
Seite 15: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der LED-Effekt eignet sich für nahezu alle Anwendungsbereiche, zum Beispiel in Clubs, Bars und Partykellern. Die beiden Laserdioden sorgen zusammen mit der LED-Beleuchtung für außergewöhnliche Effekte. Besondere Eigenschaften des Geräts: 5-in-1-Lichteffekt Ansteuerung über die mitgelieferte Infrarot-Fernbedienung Laserdioden: – Rot: 100 mW –... - Seite 16 Leistungsmerkmale Technologisch bedingt verringert sich die Lichtleistung von LEDs im Laufe ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit mög‐ lichst niedriger Helligkeit betreiben. LED-effekt...
-
Seite 17: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 18 Installation Mindesthöhe Zur Einhaltung der Grenzwerte für maximale Bestrahlung (MZB-Grenzwert für die ungefähr‐ liche Bestrahlung des Auges oder der Haut mit einem Laser) muss das Gerät nach der in Deutschland gültigen DGUV V11 in einer Höhe von mindestens 2,7 m installiert werden. Die Bestimmung der MZB-Grenzwerte hängt im Einzelfall von den spezifischen Umgebungs‐...
-
Seite 19: Überhitzungsgefahr
Installation HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 2 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. -
Seite 20: Batterie In Die Fernbedienung Einlegen
Installation Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterie ein. Die Batterie liegt richtig, wenn der Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet. - Seite 21 Installation HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. HINWEIS! Brandgefahr durch falsche Polarität Falsch eingesetzte Batterien oder Akkus können zur Zerstörung des Geräts und der Batterien oder Akkus führen.
-
Seite 22: Anschlüsse Und Bedienelemente

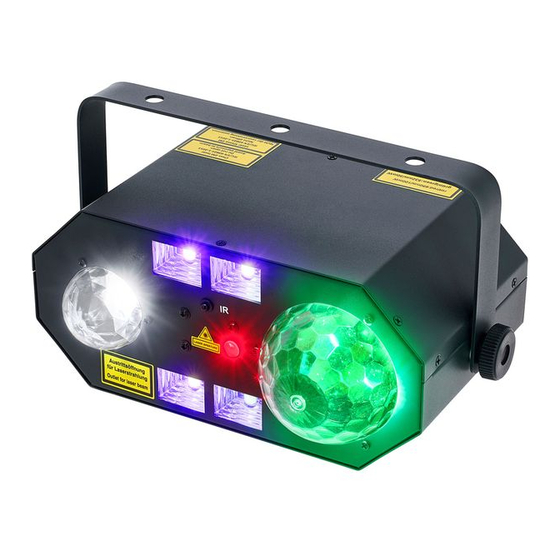

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite & ö & LED-effekt... - Seite 23 Anschlüsse und Bedienelemente 1 Montagebügel 2 Feststellschraube für den Montagebügel 3 LED für den Wasserfall-Effekt 4 Infrarot-Empfänger für die Signale der Fernbedienung 5 LEDs für UV- und Strobe-Effekt 6 LED für den Strahlen-Effekt 7 Laseraustrittsöffnung WUFSL FX Box...
-
Seite 24: Rückseite
Anschlüsse und Bedienelemente Rückseite WUFSL FX Box POWER IN: 100-240V~50/60Hz FUSE:T1.6AL250V LED-effekt... - Seite 25 Anschlüsse und Bedienelemente 8 Kaltgeräteeinbaustecker für das Netzkabel mit Sicherungshalter 9 Wahlschalter für die Betriebsart Stellen Sie den Wahlschalter auf [AUTO], um den Automatik-Modus zu aktivieren. Stellen Sie den Wahlschalter auf [SOUND], um den musikgesteuerten Betrieb zu aktivieren. 10 Mikrofon für den musikgesteuerten Betrieb 11 Fangseilöse WUFSL FX Box...
-
Seite 26: Fernbedienung
Anschlüsse und Bedienelemente Fernbedienung ON/OFF Auto Sound Laser Flash MOTOR SPEED IRC REMOTE LED-effekt... - Seite 27 Anschlüsse und Bedienelemente 12 [ON/OFF] Hauptschalter, schaltet das Gerät ein und aus. 13 [AUTO] Aktiviert den Automatik-Modus 14 [SOUND] Aktiviert den musikgesteuerten Betrieb 15 Effekt-Tasten [LED] Aktiviert den Strahlen-Effekt [Laser] Aktiviert die grüne und rote Laserdiode [LS] Aktiviert den Wasserfall-Effekt WUFSL FX Box...
- Seite 28 Anschlüsse und Bedienelemente [UV] Aktiviert den UV-Effekt [Flash] Aktiviert den Strobe-Effekt 16 [MOTOR] Stellen Sie bei aktiviertem Strahlen-Effekt oder Wasserfall-Effekt die Motorgeschwindigkeit mit [–] oder [+] ein. 17 [SPEED] Stellen Sie bei aktiviertem Strobe-Effekt die Blinkfrequenz mit [–] oder [+] ein. 18 [SEN] Stellen Sie bei aktiviertem musikgesteuerten Betrieb die Empfindlichkeit des eingebauten Mikrofons mit [–] oder [+] ein.
-
Seite 29: Technische Daten
Technische Daten Technische Daten Lasermedium Rot: 650 nm Grün: 532 nm Laserleistung Rot: 100 mW Grün: 30 mW Laserklassifizierung nach 277 mm EN 60825-1 2015 Lichtquelle Wasserfall-Effekt: 1 × RGBW-LED, 5 W Strahlen-Effekt: 1 × RGB-LED, 6 W UV- und Strobe-Effekt: 4 × WUV-LED, je 4 W Ansteuerung Infrarot-Fernbedienung 170 mm... - Seite 30 Technische Daten Versorgungsspannung 100 - 240 V 50/60 Hz Batterie Fernbedienung Lithium-Ionen Knopfzelle CR2025, 3 V Sicherung 5 mm × 20 mm, 1,6 A, 250 V, träge Schutzart IP20 Montageoptionen hängend, stehend Abmessungen (B × H × T), 277 mm × 150 mm × 170 mm ohne Bügel Gewicht 2 kg...
- Seite 31 Technische Daten Weitere Informationen Bauart ähnlich Kombigerät DMX-Ansteuerung nein Master/Slave nein Fernbedienung inklusive Musiksteuerung Display nein WUFSL FX Box...
-
Seite 32: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 33: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 34 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
