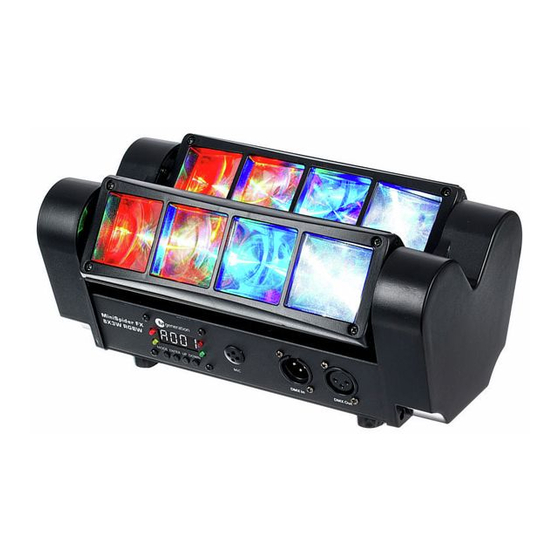

thomann fun generation MiniSpider FX 8 x 3 W RGBW Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. thomann Anleitungen
  4. Lichtanlage
  5. fun generation MiniSpider FX 8 x 3 W RGBW
  6. Bedienungsanleitung

thomann fun generation MiniSpider FX 8 x 3 W RGBW Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

MiniSpider FX 8 × 3 W
RGBW
LED-effekt
bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann fun generation MiniSpider FX 8 x 3 W RGBW

Inhaltszusammenfassung für thomann fun generation MiniSpider FX 8 x 3 W RGBW

  • Seite 1 MiniSpider FX 8 × 3 W RGBW LED-effekt bedienungsanleitung...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 26.10.2018, ID: 435515...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................17 Installation..............................19 Inbetriebnahme............................22 5.1 Anschlüsse und Bedienelemente....................25 Bedienung..............................27 6.1 Gerät starten............................27 6.2 Hauptmenü............................27 6.2.1 Funktionen im 7-Kanal-DMX-Modus..................34 6.2.2 Funktionen im 11-Kanal-DMX-Modus..................
  • Seite 4 Inhaltsverzeichnis Technische Daten............................ 40 Fehlerbehebung............................42 Stecker- und Anschlussbelegungen....................45 Reinigung..............................46 Umweltschutz............................47 LED-effekt...

  • Seite 5: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden.

  • Seite 6: Weitere Informationen

    Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.

  • Seite 7: Darstellungsmittel

    Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert.

  • Seite 8: Symbole Und Signalwörter

    Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...

  • Seite 9: Bedeutung

    Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
  • Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. LED-effekt...

  • Seite 11: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
  • Seite 12 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 13 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
  • Seite 14 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab.
  • Seite 15 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...

  • Seite 16: Stromversorgung

    Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.

  • Seite 17: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Der LED-Effekt sorgt mit einem 2-fach Moving-Bar mit je vier farbigen Beams für beeindru‐ ckende Effekte auf Bühnen und Tanzflächen. Das rasante Lichtspiel mit messerscharfen Beams kommt vor allem in Kombination mit Haze oder Nebel zur Geltung. 2-fach Moving-Bar mit RGBW-LEDs 4 farbige Beams je Bar jede LED einzeln ansteuerbar beide Moving-Bars um 270°...
  • Seite 18 Leistungsmerkmale Technologisch bedingt, verringert sich die Lichtleistung von LEDs im Lauf ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit mög‐ lichst niedriger Helligkeit betreiben. LED-effekt...

  • Seite 19: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 20 Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.
  • Seite 21 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. MiniSpider FX 8 × 3 W RGBW...

  • Seite 22: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. LED-effekt...
  • Seite 23 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
  • Seite 24 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.

  • Seite 25: Anschlüsse Und Bedienelemente

    Inbetriebnahme 5.1 Anschlüsse und Bedienelemente MiniSpider FX 8 × 3 W RGBW...
  • Seite 26 Inbetriebnahme 1 Display mit 4-stelliger LED-Anzeige und Funktionstasten [MODE] [ENTER] [UP] [DOWN] 2 Mikrofon für die Musiksteuerung 3 DMX-Eingang, 3-polige XLR-Buchse für den Anschluss an einen DMX-Controller 4 DMX-Ausgang, 3-polige XLR-Buchse zum Senden eines DMX-Steuersignals 5 Kaltgeräteeinbaustecker (C14) mit eingebautem Sicherungsschalter für die Stromversorgung 6 Kaltgerätebuchse (C13) für die Stromversorgung weiterer Geräte LED-effekt...

  • Seite 27: Bedienung

    Bedienung Bedienung 6.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden ist das Gerät betriebsbereit und die zuvor eingestellte Betriebsart wird aktiviert. 6.2 Hauptmenü DMX-Startadresse konfigurieren Drücken Sie [MODE], bis im Display „Addr“ angezeigt wird. Drücken Sie [ENTER] und steuern Sie mit [UP] und [DOWN] die gewünschte DMX-Startad‐...
  • Seite 28 Bedienung Die synchrone Ansteuerung mehrerer Geräte des gleichen Modells mit einem DMX-Controller erreichen Sie, wenn Sie die Geräte mit der gleichen DMX-Startadresse und dem gleichen DMX- Kanal-Modus konfigurieren. DMX-Modus einstellen Drücken Sie [MODE]. Drücken Sie [Up] oder [Down], bis „ModE“ im Display angezeigt wird. Bestätigen Sie Ihre Eingabe mit [ENTER].
  • Seite 29 Bedienung Standalone-Modus einstellen Drücken Sie [UP] oder [DOWN], bis im Display „ModE“ angezeigt wird. Drücken Sie [ENTER] und wählen Sie mit [UP] und [DOWN] den gewünschten Stand‐ alone-Modus (Soun, AUto). Bestätigen Sie Ihre Auswahl mit [ENTER]. Slave-Modus einstellen Drücken Sie [UP] oder [DOWN], bis im Display „ModE“ angezeigt wird. Drücken Sie [ENTER] und wählen Sie mit [UP] und [DOWN] den Modus „SLAV“...

  • Seite 30: Automatik-Modus Einstellen

    Bedienung Automatik-Modus einstellen Sie können zwischen 9 verschiedenen automatischen Shows wählen (Au01 — Au09) und die Programmlaufgeschwindigkeit konfigurieren (SP00 — SP99). Drücken Sie [MODE], bis im Display „ModE“ erscheint. Drücken Sie [ENTER] und wählen Sie mit [UP] und [DOWN] den Standalone-Modus „AUto“...
  • Seite 31 Bedienung Musiksteuerung einstellen Im Musiksteuerungs-Modus werden die LED-Effektleuchten durch Bassimpulse gesteuert, die über das eingebaute Mikrofon übertragen werden. Drücken Sie [MODE], bis im Display „ModE“ erscheint. Drücken Sie [ENTER] und wählen Sie mit [UP] und [DOWN] den Standalone-Modus „Soun“ . Bestätigen Sie Ihre Auswahl mit [ENTER].
  • Seite 32 Bedienung Systemeinstellungen anpassen Drücken Sie [MODE], bis im Display „SEtt“ erscheint. Bestätigen Sie mit [ENTER]. Mit [UP] und [DOWN] können Sie die folgenden Menüpunkte auswählen und bearbeiten. Bestätigen Sie die getroffene Auswahl mit [ENTER]. dISr Reguläre Display-Anzeige Display-Anzeige in umgekehrter Reihenfolge Display dauerhaft an Display schaltet nach 30...
  • Seite 33 Bedienung Neigungseinstellung (Tilt) 2 in umgekehrter Reihenfolge noSG Legt fest, welche Betriebsart aktiviert wird, wenn das DMX-Signal im DMX- Modus unterbrochen wird hoLd Letzter DMX-Befehl bLAc Blackout Soun Musiksteuerung Auto Automatik-Modus rSet Reset-Funktion VErS Version MiniSpider FX 8 × 3 W RGBW...

  • Seite 34: Funktionen Im 7-Kanal-Dmx-Modus

    Bedienung 6.2.1 Funktionen im 7-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Tilt 1, Neigung (0% – 100%) 0…255 Tilt 2, Neigung (0% – 100%) 0…255 Motorgeschwindigkeit (schnell bis langsam) 0…255 Dimmer (0% – 100%) 0…009 Stroboskop 010…255 Stroboskop langsam bis schnell (1 Hz–20 Hz) Automatik-Modus / Reset / Musiksteuerung 0…139 ohne Funktion...

  • Seite 35: Funktionen Im 11-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion 237…249 ohne Funktion 250…255 Musiksteuerung 0…255 Empfindlichkeit (niedrig / hoch) Geschwindigkeit (niedrig / hoch) 6.2.2 Funktionen im 11-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Tilt 1, Neigung (0% – 100%) 0…255 Tilt 2, Neigung (0% – 100%) 0…255 Motorgeschwindigkeit (schnell bis langsam) 0…255 Dimmer (0% –...
  • Seite 36 Bedienung Kanal Wert Funktion 0…009 Stroboskop 010…255 Stroboskop langsam bis schnell, 1 Hz–20 Hz 0…255 Rot (0% – 100%) 0…255 Grün (0% – 100%) 0…255 Blau (0% – 100%) 0…255 Weiß (0% – 100%) Automatik-Modus / Reset / Musiksteuerung 0…139 ohne Funktion 140…229 Automatik-Modus...

  • Seite 37: Funktionen Im 17-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion 250…255 Musiksteuerung 0…255 Empfindlichkeit (niedrig / hoch) Geschwindigkeit (niedrig / hoch) 6.2.3 Funktionen im 17-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Tilt 1, Neigung (0% – 100%) 0…255 Tilt 1 Feineinstellung, Neigung (0% – 100%) 0…255 Tilt 2, Neigung (0% – 100%) 0…255 Tilt 2 Feineinstellung, Neigung (0% –...
  • Seite 38 Bedienung Kanal Wert Funktion 0…255 Dimmer (0% – 100%) 0…009 Stroboskop 010…255 Stroboskop langsam bis schnell, 1 Hz–20 Hz 0…255 Rot (0% – 100%) Pixel 1 0…255 Grün (0% – 100%) Pixel 2 0…255 Blau (0% – 100%) Pixel 3 0…255 Weiß...
  • Seite 39 Bedienung Kanal Wert Funktion 140…229 Automatik-Modus 230…233 ohne Funktion 234…236 Reset 237…249 ohne Funktion 250…255 Musiksteuerung 0…255 Empfindlichkeit (niedrig / hoch) Geschwindigkeit (niedrig / hoch) MiniSpider FX 8 × 3 W RGBW...

  • Seite 40: Technische Daten

    Technische Daten Technische Daten Leuchtmittel 4 × 3-W-RGBW-LED (Linse 1: rot, Linse 2: grün, Linse 3: blau, Linse 4: weiß) Anzahl DMX-Kanäle je nach Betriebsart 7, 11 oder 17 Kanäle Abstrahlwinkel 3° Shutter 1 — 20 Hz DMX-Ein- und Ausgang XLR 3-pin Versorgungsspannung 100 –...
  • Seite 41 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend MiniSpider FX 8 × 3 W RGBW...

  • Seite 42: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED-effekt...
  • Seite 43 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung und die Sicherung. Licht Keine Reaktion auf den DMX-Con‐ 1. Wenn in der Betriebsart „DMX“ der Punkt nach der troller letzten Stelle des Displays nicht blinkt, wird kein DMX- Signal empfangen.
  • Seite 44 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED-effekt...

  • Seite 45: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 46: Reinigung

    Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr.

  • Seite 47: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 48 Notizen LED-effekt...
  • Seite 49 Notizen MiniSpider FX 8 × 3 W RGBW...
  • Seite 50 Notizen LED-effekt...
