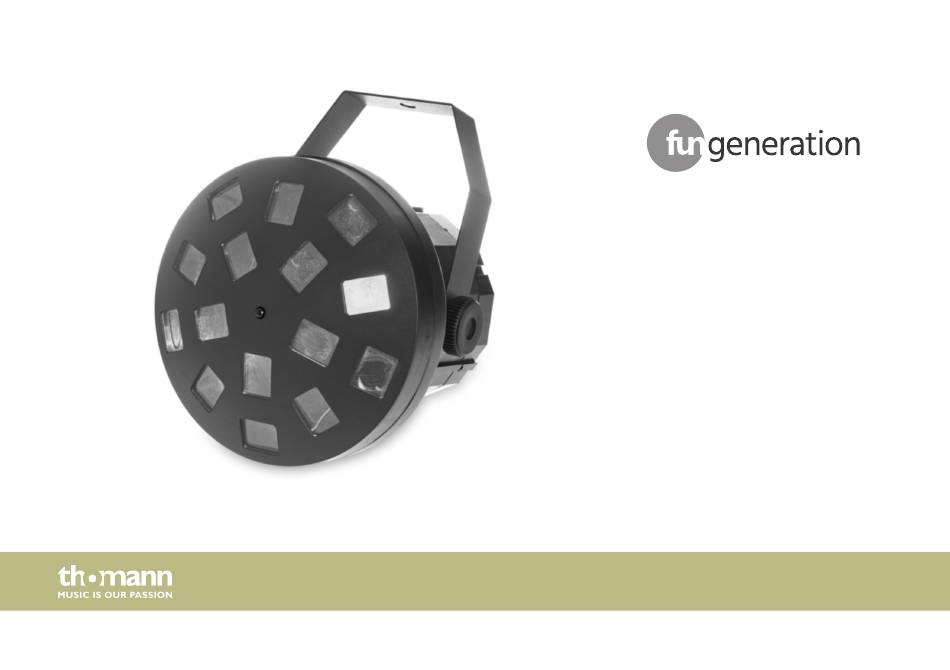

- Seite 1 LED Mushroom LED-flower-effekt bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 08.10.2021, ID: 415612 (V4)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................12 Installation..............................13 Anschlüsse und Bedienelemente....................18 Bedienung..............................20 Technische Daten............................ 23 Reinigung..............................25 Umweltschutz............................26 LED Mushroom... -
Seite 4: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. LED-flower-effekt... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. -
Seite 7: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. - Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED-flower-effekt...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen.
- Seite 11 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanleitung angegeben sind. Vermeiden Sie starke Temperaturschwankungen und schalten Sie das Gerät nicht sofort nach Temperaturschwankungen ein (zum Beispiel nach dem Transport bei niedrigen Außentemperaturen).
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Kompakter Effektstrahler mit Linsenvorsatz zur Erzeugung unzähliger bewegter Punkte im Raum. 4 × 2-W-LEDs (RGBW) Ansteuerung über die mitgelieferte Fernbedienung vorprogrammierte automatische Shows Musiksteuerung 5-V-USB-Netzteil im Lieferumfang enthalten Technologisch bedingt verringert sich die Lichtleistung von LEDs im Laufe ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. -
Seite 13: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 14: Überhitzungsgefahr
Installation HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 1,5 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐... - Seite 15 Installation Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen. Benutzen Sie zur Befestigung die dafür vorgesehenen Öffnungen des Bügels. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen.
-
Seite 16: Batterie In Die Fernbedienung Einlegen
Installation Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterie ein. Die Batterie liegt richtig, wenn der Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet. - Seite 17 Installation HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. HINWEIS! Brandgefahr durch falsche Polarität Falsch eingesetzte Batterien oder Akkus können zur Zerstörung des Geräts und der Batterien oder Akkus führen.
-
Seite 18: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö LED Mushroom CLOSE AUTO SOUND DC 5V & LED-flower-effekt... - Seite 19 Anschlüsse und Bedienelemente 1 Infrarotsensor für die Signale der Fernbedienung 2 Montagebügel 3 [CLOSE] / [AUTO] / [SOUND] Schiebeschalter zum Auswählen des Modus 4 [DC 5V] USB-Anschlussbuchse (USB C) für das mitgelieferte 5-V-Netzteil 5 [MIC] Integriertes Mikrofon für den musikgesteuerten Betrieb 6 Feststellschrauben für den Montagebügel 7 Lüftungsgitter LED Mushroom...
-
Seite 20: Bedienung
Bedienung Bedienung Die Gerätefunktionen werden ausschließlich über die mitgelieferte Fernbedienung gesteuert. Das Gerät ist betriebsbereit, sobald das mitgelieferte 5-V-USB-Netzteil am Gerät gesteckt und gleichzeitig mit einer geerdeten Netzsteckdose verbunden ist. Zum Verwenden der Fernbedienung richten Sie sie mit der Infrarot-Diode auf den Infrarot‐ sensor am Gerät aus und drücken Sie die gewünschten Tasten. - Seite 21 Bedienung Tastenbeschriftung Funktion [AUTO] Automatik-Modus aktivieren/deaktivieren. AUTO MUSIC ON/OFF [MUSIC] Musikgesteuerten Betrieb aktivieren/deaktivieren. [ON/OFF] Dunkelschaltung [–] Blinkgeschwindigkeit des Stroboskop-Effekts verringern. [II] Keine Funktion. [+] Blinkgeschwindigkeit des Stroboskop-Effekts erhöhen. [A] Stroboskop-Effekt aktivieren/deaktivieren. [B] Keine Funktion. − − − [C] Keine Funktion. [1] Auswahl Festfarbe Rot.
- Seite 22 Bedienung Tastenbeschriftung Funktion [5] Auswahl Festfarbe Blau. [6] Auswahl Mischfarbe Rot/Grün/Blau. [7] Auswahl Mischfarbe Rot/Blau. [8] Auswahl Mischfarbe Rot/Blau. [9] Auswahl Mischfarbe Rot/Grün. [0] Auswahl Festfarbe Dunkelgrün. [-/--] Keine Funktion. LED-flower-effekt...
-
Seite 23: Technische Daten
Technische Daten Technische Daten Lichtquelle 4 × 2-W-LEDs, RGBW 183 mm 149 mm Optische Eigenschaften Abstrahlwinkel 104° Ansteuerung Infrarot-Fernbedienung Leistungsaufnahme Spannungsversorgung externes Steckernetzteil, 100 - 240 V 50/60 Hz Betriebsspannung / 2 A, über USB-Anschluss Batterie Fernbedienung Lithium-Ionen Knopfzelle CR2025 Schutzart IP20 Montageoptionen... - Seite 24 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen Bauart ähnlich Strahleneffekt DMX-Ansteuerung nein Master/Slave nein Fernbedienung inklusive Musiksteuerung Display nein LED-flower-effekt...
-
Seite 25: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 26: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 27 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 28 Notizen LED-flower-effekt...
- Seite 29 Notizen LED Mushroom...
- Seite 30 Notizen LED-flower-effekt...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
