Inhaltszusammenfassung für thomann fungeneration LED Diamond Dome MK II

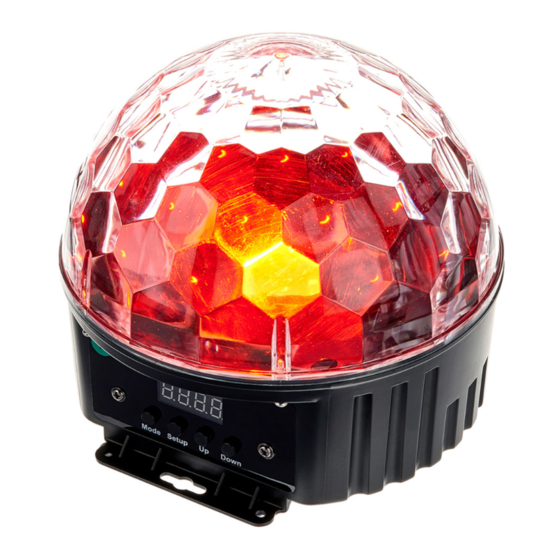

- Seite 1 LED Diamond Dome MK II LED-Effekt...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 28.09.2023, ID: 542517 (V2)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................12 Installation..............................13 Inbetriebnahme............................18 Anschlüsse und Bedienelemente....................20 Bedienung..............................23 7.1 Funktionen im 9-Kanal-DMX-Betrieb..................26 Technische Daten............................ 28 Stecker- und Anschlussbelegungen....................30 Fehlerbehebung............................31 Reinigung..............................33 Umweltschutz............................
- Seite 4 LED Diamond Dome MK II LED-Effekt...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED Diamond Dome MK II LED-Effekt...
- Seite 8 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
- Seite 9 Sicherheitshinweise Sicherheit GEFAHR! Erstickungs- und Verletzungsgefahr für Kinder! An Verpackungsmaterialien und Kleinteilen können Kinder ersticken. Beim Umgang mit dem Gerät können Kinder sich verletzen. Lassen Sie Kinder niemals mit Verpackungsmaterial und dem Gerät spielen. Bewahren Sie Verpackungsmaterial niemals in der Reich‐ weite von Babys und Kleinkindern auf.
- Seite 10 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls durch Lichtblitze! Das Gerät sendet Lichtblitze (strobe effects) aus. Lichtblitze können bei bestimmten Personen epileptische Anfälle auslösen. Wenn Sie epilepsiegefährdet sind, vermeiden Sie es, über einen längeren Zeitraum Lichtblitzen ausgesetzt zu sein und in blinkendes Licht zu blicken.
- Seite 11 Sicherheitshinweise HINWEIS! Beschädigung des Geräts durch hohe Spannungen! Das Gerät kann durch den Betrieb mit falscher Spannung oder durch auftretende hohe Spannungsspitzen beschädigt werden. Über‐ spannungen können in ungünstigen Fällen auch zu einem Verletzungsrisiko und zu Bränden führen. Stellen Sie sicher, dass die Spannungsangabe auf dem Gerät mit dem örtlichen Stromversorgungsnetz übereinstimmt, bevor Sie das Gerät einstecken.
- Seite 12 Leistungsmerkmale Leistungsmerkmale Das Gerät zeichnet sich durch eine außergewöhnliche Lichtleistung und Effekte aus. 6 × 6-in-1-LED, RGBWA und UV, je 1 W Abstrahlverhalten: VNSP (Very Narrow Spot) transparente Halbkugel mit Narrow-Beam-Linsen Diamantkreis-Effekt Ansteuerung über DMX (neun Kanäle), Tasten und Display am Gerät sowie über die mitge‐ lieferte Infrarot-Fernbedienung vorprogrammierte automatische Shows Musiksteuerung...
- Seite 13 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 14 Installation Decken- oder Wandmontage Das Gerät ist für die Decken- oder Wandmontage konzipiert und verfügt zu diesem Zweck über zwei Montagelaschen auf der Unterseite. A Montagelaschen zur Decken- oder Wandbefestigung des Geräts. LED Diamond Dome MK II LED-Effekt...
- Seite 15 Installation WARNUNG! Verletzungsgefahr durch Herabfallen von nicht ausreichend gesicherten Geräten! Wenn bei der Montage Geräte nicht ausreichend gesichert werden, kann es zu schwersten Verletzungen und erheblichen Sachschäden durch Herunterfallen kommen. Stellen Sie sicher, dass bei der Montage und beim Betrieb immer die Normen und Vorschriften Ihres Landes eingehalten werden.
- Seite 16 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. LED Diamond Dome MK II LED-Effekt...
- Seite 17 Installation Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterie ein. Die Batterie liegt richtig, wenn der Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet.
- Seite 18 Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“...
- Seite 19 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
- Seite 20 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö & ' ( ) LED Diamond Dome MK II LED-Effekt...
- Seite 21 Anschlüsse und Bedienelemente 1 Transparente Halbkugel mit Narrow-Beam-Linsen 2 Infrarot-Empfänger für mitgelieferte Fernbedienung. 3 Display und Steuerungstasten [MENU] | Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. [UP] | Erhöht den angezeigten Wert um eins [DOWN] | Verringert den angezeigten Wert um eins [ENTER] | Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert 4 [Microphone] | Mikrofon für die Musiksteuerung 5 DMX-Eingang, ausgeführt als XLR-Einbaustecker, 3-polig...
- Seite 22 Anschlüsse und Bedienelemente Infrarot-Fernbedienung 1 [Red], [Green], [Blue], [White], [Amber], [Purple], [R+G], [R+B], [R+W], [R+A], [R+B] ö Tasten zur direkten Auswahl einer Festfarbe. Legen Sie die Motorengeschwindigkeit mit [+] und [–] fest. & 2 [+] | Erhöht den eingestellten Wert ö...
- Seite 23 Bedienung Bedienung Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Drücken Sie [MENU], um das Hauptmenü zu aktivieren und einen Betriebsmodus auszuwählen. Benutzen Sie [UP] und [DOWN], um den jeweils angezeigten Wert zu ändern. Bestätigen Sie den Wert mit [ENTER].
- Seite 24 Bedienung Menü-Ebene 1 Menü-Ebene 2 Bedeutung „Au61“ … „Au69“ Farbeffekt Lila/UV, Geschwindigkeit ansteigend „Au71“ … „Au79“ zweifacher Farbwechsel, Motorgeschwindigkeit ansteigend „SP-1“ … „SP-9“ Farbwechsel, Geschwindigkeit ansteigend „Au81“ … „Au89“ Farbwechsel aller Farben, Motorgeschwindigkeit ansteigend „SP-1“ … „SP-9“ Farbwechsel, Geschwindigkeit ansteigend „Au91“...
- Seite 25 Bedienung Menü-Ebene 1 Menü-Ebene 2 Bedeutung „r000“ … „r255“ Intensität Rot (0 % bis 100 %) „g000“ … „g255“ Intensität Grün (0 % bis 100 %) „b000“ … „b255“ Intensität Blau (0 % bis 100 %) „u000“ … „u255“ Intensität Weiß (0 % bis 100 %) „Y000“...
- Seite 26 Bedienung 7.1 Funktionen im 9-Kanal-DMX-Betrieb Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) 0…255 Intensität Bernstein (0 % bis 100 %) 0…255...
- Seite 27 Bedienung Kanal Wert Funktion 151…200 Farbübergang aller Farben, Motorgeschwindigkeit ansteigend 201…250 Sound-Modus 1 251…255 Sound-Modus 2 LED Diamond Dome MK II LED-Effekt...
- Seite 28 Technische Daten Technische Daten Lichtquelle 6 × 6-in-1-LED, RGBWAUV, je 1 W 182 mm Optische Eigenschaften Abstrahlverhalten VNSP (very narrow spot) (Einzelstrahlen) Ansteuerung Tasten und Display am Gerät, DMX, Infrarot-Fernbedienung Anzahl der DMX-Kanäle Eingangsanschlüsse DMX-Ansteuerung XLR-Einbaustecker, 3-polig Ausgangsanschlüsse DMX-Ansteuerung XLR-Einbaubuchse, 3-polig 182 mm Leistungsaufnahme 25 W...
- Seite 29 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen Bauart ähnlich Spiegelkugel DMX-Ansteuerung Master/Slave Fernbedienung inklusive Musiksteuerung Display LED Diamond Dome MK II LED-Effekt...
- Seite 30 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...
- Seite 31 Fehlerbehebung Fehlerbehebung HINWEIS! Störungen bei der Datenübertragung durch unsachgemäße Verkabelung! Bei unsachgemäßer Verkabelung der DMX-Anschlüsse kann es zur Störung bei der Datenübertragung kommen. Verbinden Sie den DMX-Eingang und -Ausgang nicht mit Audiogeräten, z. B. Mischpulten oder Verstärkern. Benutzen Sie für die Verkabelung spezielle DMX-Kabel und keine normalen Mik‐ rofonkabel.
- Seite 32 2. Gehen Sie mit der Fernbedienung näher an das Gerät heran. Überprüfen Sie die Batterie der Fernbedienung. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED Diamond Dome MK II LED-Effekt...
- Seite 33 Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr.
- Seite 34 Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 35 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 36 Notizen LED Diamond Dome MK II LED-Effekt...
- Seite 37 Notizen LED Diamond Dome MK II LED-Effekt...
- Seite 38 Notizen LED Diamond Dome MK II LED-Effekt...
- Seite 40 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
