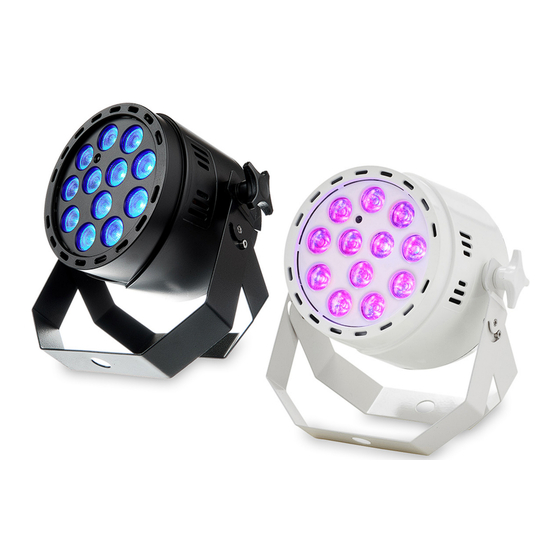

- Seite 1 LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40° LED-PAR...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 01.12.2022, ID: 409499, 428047, 512677, 512675 (V5)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................6 1.1 Weitere Informationen........................7 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................15 Installation..............................17 Inbetriebnahme............................20 Anschlüsse und Bedienelemente....................22 Bedienung..............................26 7.1 Betriebsart Auto..........................26 7.2 Betriebsart Programm........................27 7.3 Betriebsart DMX..........................29 7.4 Betriebsart Slave..........................
- Seite 4 Inhaltsverzeichnis Technische Daten............................ 39 Stecker- und Anschlussbelegungen....................42 Fehlerbehebung............................43 Reinigung..............................45 Umweltschutz............................46 LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40° LED-PAR...
- Seite 5 LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40° LED-PAR...
- Seite 6 Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°...
- Seite 7 Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.
- Seite 8 Allgemeine Hinweise Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein.
- Seite 9 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40° LED-PAR...
- Seite 11 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
- Seite 12 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen.
- Seite 13 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus.
- Seite 14 Sicherheitshinweise HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40° LED-PAR...
- Seite 15 Leistungsmerkmale Leistungsmerkmale Kompakter Multicolor-LED-Strahler, besonders geeignet für den Einsatz in Installationen und Anlagen mit begrenztem Platzangebot 12 × QCL-LEDs RGBWW (je 1 Watt) Ansteuerung über DMX, Tasten und Display am Gerät sowie per optional erhältlicher Infrarot-Fernbedienung (Artnr. 354223) 14 vorprogrammierte automatische Shows Betriebsarten: –...
- Seite 16 Leistungsmerkmale Technologisch bedingt verringert sich die Lichtleistung von LEDs im Laufe ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit mög‐ lichst niedriger Helligkeit betreiben. LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°...
- Seite 17 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 18 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen.
- Seite 19 Installation Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterie ein. Die Batterie liegt richtig, wenn der Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet.
- Seite 20 Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“...
- Seite 21 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
- Seite 22 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö & DMX In DMX Out LED Pot 12x1W QCL RGB WW Mode Setup Down LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40° LED-PAR...
- Seite 23 Anschlüsse und Bedienelemente 1 LEDs 2 Infrarot-Sensor zum Empfang der Signale einer optional erhältlichen Fernbedienung. 3 Feststellschrauben für den zweiteiligen Bügel. 4 [DMX IN] | DMX-Eingang 5 [DMX OUT] | DMX-Ausgang 6 Netzkabel 7 Display und Funktionstasten [Mode] | Öffnet das Hauptmenü bzw. ein Untermenü. [Setup] | Bestätigt einen ausgewählten Wert.
- Seite 24 Anschlüsse und Bedienelemente Infrarot-Fernbedienung (Artnr. 354223, Da die Universal-Fernbedienung für mehrere Gerätetypen verwendbar ist, sind unter optional erhältlich) Umständen einige Tasten nicht belegt und daher ohne Funktion. & ö LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40° LED-PAR...
- Seite 25 Anschlüsse und Bedienelemente 1 [ON/OFF] | Schaltet das Gerät ein bzw. aus. 2 [AUTO] | Aktiviert die Betriebsart „Automatik“. 3 [PRG] | Aktiviert die Betriebsart „vorprogrammierte automatische Show“. Wählen Sie das gewünschte Programm mit [+] und [–]. 4 [SOUND] | Aktiviert die Betriebsart „Musiksteuerung“. Stellen Sie die Empfindlichkeit des eingebauten Mikrofons mit [+] und [–] ein.
- Seite 26 Bedienung Bedienung Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden ist das Gerät betriebsbereit. Drücken Sie [Mode] bzw. [Up] | [Down], um das Hauptmenü zu öffnen und eine Menüoption auszuwählen. Öffnen Sie die einzelnen Menüs mit [Setup] und ändern Sie den jeweils ange‐ zeigten Wert mit [Up] | [Down].
- Seite 27 Bedienung 7.2 Betriebsart Programm Eine vorprogrammierte automatische Show kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] oder [Up] | [Down] so oft, bis das Display „Pro“ anzeigt. Drücken Sie [Setup] und wählen Sie mit [Up] | [Down] eines der Programme „Pr.01“...
- Seite 28 Bedienung Einstellungen für Programm 01 Wenn Sie das Programm 01 angewählt haben, können Sie mit [Up] | [Down] eine von 15 stati‐ schen Farbeinstellungen anwählen, siehe folgende Tabelle. Farbe Anzeige Blackout „00“ „01“ Grün „02“ Blau „03“ Weiß „04“ Bernstein „05“...
- Seite 29 Bedienung Farbe Anzeige Hellblau „13“ Warmweiß „14“ Kaltweiß „15“ Einstellungen für Programm Wenn Sie eines der Programme 02 … 14 angewählt haben, können Sie folgende Einstellungen 02 … 14 anpassen: Drücken Sie nach der Auswahl des Programms erneut [Setup] und stellen Sie die Pro‐ grammablaufgeschwindigkeit mit [Up] | [Down] in einem Bereich von „001“...
- Seite 30 Bedienung Wählen Sie mit [Mode] bzw. [Up] | [Down] die Menüoption „d---“ und bestätigen Sie mit [Setup]. Weisen Sie dem Gerät mit [Up] | [Down] eine DMX-Adresse im Bereich von „d.001“ … „d.512“ zu und bestätigen Sie mit [Setup]. Wählen Sie mit [Up] | [Down] den gewünschten DMX-Modus: Modus Höchste mögliche DMX-Adresse 4-Kanal...
- Seite 31 Bedienung 7.3.2 Funktionen im 6-Kanal-DMX-Modus Kanal Wert Funktion 0 … 255 Dimmer (0 % bis 100 %) 0 … 255 Intensität Rot (0 % bis 100 %) 0 … 255 Intensität Grün (0 % bis 100 %) 0 … 255 Intensität Blau (0 % bis 100 %) 0 …...
- Seite 32 Bedienung Kanal Wert Funktion Programmwahl keine Funktion 1 … 16 Programm 01 17 … 33 Programm 02 34 … 50 Programm 03 51 … 67 Programm 04 68 … 84 Programm 05 85 … 101 Programm 06 102 … 118 Programm 07 119 …...
- Seite 33 Bedienung Kanal Wert Funktion 238 … 255 Musikgesteuerter Betrieb Farb-Makros Programm 01 0 … 15 Rot 0 % / Grün 0 % / Blau 0 % / Weiß 0 %, wenn Kanal 6 = 1 … 16 16 … 31 Rot 255 % / Grün 0 % / Blau 0 % / Weiß...
- Seite 34 Bedienung Kanal Wert Funktion 224 … 239 Rot 255 % / Grün 200 % / Blau 40 % / Weiß 90 %, wenn Kanal 6 = 1 … 16 240 … 255 Rot 255 % / Grün 255 % / Blau 255 % / Weiß 255 %, wenn Kanal 6 = 1 … 16 0 …...
- Seite 35 Bedienung 7.5 Betriebsart Dimmer Der Dimmer-Betrieb kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] oder [Up] | [Down] so oft, bis das Display „Colr“ anzeigt. Alle LEDs leuchten mit voller Intensität.
- Seite 36 Bedienung 7.6 Musiksteuerung Die Musiksteuerung kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Das Gerät reagiert in dieser Betriebsart auf akustische Impulse, die vom integrierten Mikrofon aufgenommen werden.
- Seite 37 Bedienung 7.8 Geräteinfos Drücken Sie [Mode] oder [Up] | [Down] so oft, bis das Display „InFo“ anzeigt. Drücken Sie [Setup], das Display zeigt „tEnP“ an. Wenn Sie während dieser Anzeige [Setup] erneut drücken, zeigt das Display „t-on“ an. Wenn Sie während der „tEnP“ -Anzeige [Up] oder [Down] drücken, zeigt das Display „VEr“...
- Seite 38 Bedienung 7.9 Menüübersicht MENU Auto Programm d--- Slave Color Sound Info Temp Pr.01 r.XXX SO.01 -rSt d.001 1.--r r.000 SU.00 t-on SO.12 d.512 SU.31 15.cu r.512 vX.XX g.XXX 4-ch g.000 FS.00 6-ch g.512 8-ch FS.99 b.XXX b.000 b.512 Pr.02 SP.01 u.XXX w.000 Pr.14...
- Seite 39 Technische Daten Technische Daten LED Pot 12×1W LED Pot 12×1W 120 mm QCL RGB WW 15° QCL RGB WW 40° Artnr. 409499 Artnr. 428047 Artnr. 512677 Artnr. 512675 Lichtquelle 12 × 4in1 QCL LED, 1 W (rot, grün, blau und warmweiß) Optische Eigenschaften Abstrahlwinkel 15°...
- Seite 40 Technische Daten LED Pot 12×1W LED Pot 12×1W QCL RGB WW 15° QCL RGB WW 40° Artnr. 409499 Artnr. 428047 Artnr. 512677 Artnr. 512675 Montageoptionen hängend, stehend Abmessungen (B × H × T) mit Feststellschraube, mit Bügel: 170 mm × 130 mm × 190 mm Gewicht 0,42 kg Umgebungsbedin‐...
- Seite 41 Technische Daten Weitere Informationen LED Pot 12×1W LED Pot 12×1W QCL RGB WW 15° QCL RGB WW 40° Artnr. 409499 Artnr. 512677 Artnr. 428047 Artnr. 512675 Bauform Cannon Cannon Farbmischung RGB WW RGB WW LED-Typ x-in-1 x-in-1 Bodengehäuse Lüfterlos Fernbedienung optional optional Kabelloses DMX...
- Seite 42 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...
- Seite 43 Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°...
- Seite 44 Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40° LED-PAR...
- Seite 45 Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr.
- Seite 46 Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 47 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 48 Notizen LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40° LED-PAR...
- Seite 49 Notizen LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40° LED-PAR...
- Seite 50 Notizen LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40° LED-PAR...
- Seite 52 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
