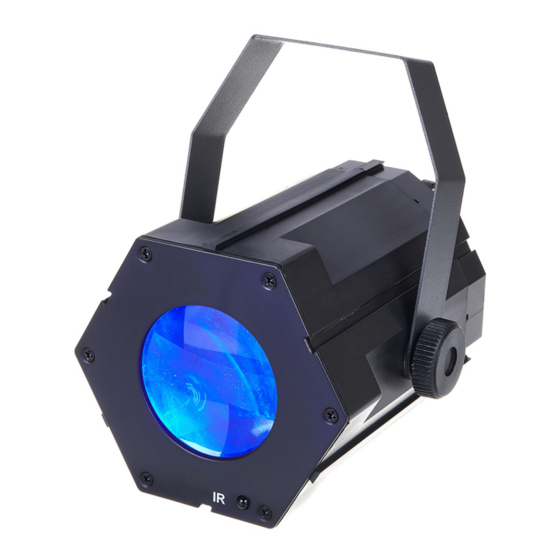

- Seite 1 Colour Burst MKll LED-Flower-Effekt...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 28.07.2022, ID: 532463...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................12 Installation..............................13 Anschlüsse und Bedienelemente....................16 Bedienung..............................18 Technische Daten............................ 20 Reinigung..............................22 Umweltschutz............................23 Colour Burst MKll LED-Flower-Effekt... - Seite 4 Colour Burst MKll LED-Flower-Effekt...
-
Seite 5: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Colour Burst MKll LED-Flower-Effekt... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Symbole Und Signalwörter
Allgemeine Hinweise Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Colour Burst MKll LED-Flower-Effekt...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen.
- Seite 11 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanleitung angegeben sind. Vermeiden Sie starke Temperaturschwankungen und schalten Sie das Gerät nicht sofort nach Temperaturschwankungen ein (zum Beispiel nach dem Transport bei niedrigen Außentemperaturen).
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Kompakter Effektstrahler für großflächige Punkt-Rotationseffekte in RGBW. 4 × RGBW-LEDs, je 2 W Ansteuerung direkt am Gerät oder über die mitgelieferte Infrarot-Fernbedienung Vorprogrammierte automatische Shows Musiksteuerung Netzteil (USB-C) im Lieferumfang enthalten Technologisch bedingt verringert sich die Lichtleistung von LEDs im Laufe ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. -
Seite 13: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 14 Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen.
-
Seite 15: Batterie In Die Fernbedienung Einlegen
Installation Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterie ein. Die Batterie liegt richtig, wenn der Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet. -
Seite 16: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö & Colour Burst MKII CLOSE AUTO SOUND DC 5V Colour Burst MKll LED-Flower-Effekt... - Seite 17 Anschlüsse und Bedienelemente 1 Montagebügel 2 Feststellschrauben für den Montagebügel 3 RGBW-LEDs 4 Empfänger für die Signale der mitgelieferten Infrarot-Fernbedienung 5 Fangseilöse 6 Schalter zur Auswahl der Modi [CLOSE] | Aktiviert die Bedienung über die mitgelieferte Fernbedienung [AUTO] | Aktiviert den Automatik-Modus [SOUND] | Aktiviert die Musiksteuerung 7 [DC 5V] | Anschlussbuchse für das mitgelieferte USB-C-Netzteil 8 [MIC] | Integriertes Mikrofon für die Musiksteuerung...
-
Seite 18: Bedienung
Bedienung Bedienung Verbinden Sie das mitgelieferte USB-C-Netzteil mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden ist das Gerät betriebsbereit. Automatik-Modus Schieben Sie den Schalter auf der Rückseite des Geräts auf [AUTO], um den Automatik-Modus zu aktivieren. Die vorprogrammierten Automatikprogramme werden automatisch abgespielt. Musiksteuerung Schieben Sie den Schalter auf der Rückseite des Geräts auf [SOUND], um die Musiksteuerung zu aktivieren. - Seite 19 Bedienung Tastenbeschriftung Funktion [AUTO] Automatik-Modus aktivieren/deaktivieren [MUSIC] Musiksteuerung aktivieren/deaktivieren [ON/OFF] Dunkelschaltung Ohne Funktion [A], [B], [C] Ohne Funktion [1] Auswahl Festfarbe Rot [2] Auswahl Festfarbe Grün [3] Auswahl Mischfarbe Grün und Blau [4] Auswahl Mischfarbe Rot und Grün (30 %) [5] Auswahl Festfarbe Blau [6] Auswahl Festfarbe Weiß...
-
Seite 20: Technische Daten
Technische Daten Technische Daten Lichtquelle 4 × RGBW-LEDs, je 2 W Ansteuerung Regler am Gerät, Infrarot-Fernbedienung Eingangsanschlüsse Spannungsversorgung Anschlussbuchse USB-C Leistungsaufnahme 10 W Spannungsversorgung externes Steckernetzteil, 100 - 240 V 50/60 Hz 135 mm Betriebsspannung / 2 A, über USB-Anschluss Batterie Fernbedienung Lithium-Ionen Knopfzelle CR2025, 3 V Schutzart... - Seite 21 Technische Daten Weitere Informationen Bauart ähnlich Strahleneffekt DMX-Ansteuerung nein Master/Slave nein Fernbedienung inklusive Musiksteuerung Display nein Colour Burst MKll LED-Flower-Effekt...
-
Seite 22: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 23: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 24 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 25 Notizen Colour Burst MKll LED-Flower-Effekt...
- Seite 26 Notizen Colour Burst MKll LED-Flower-Effekt...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
