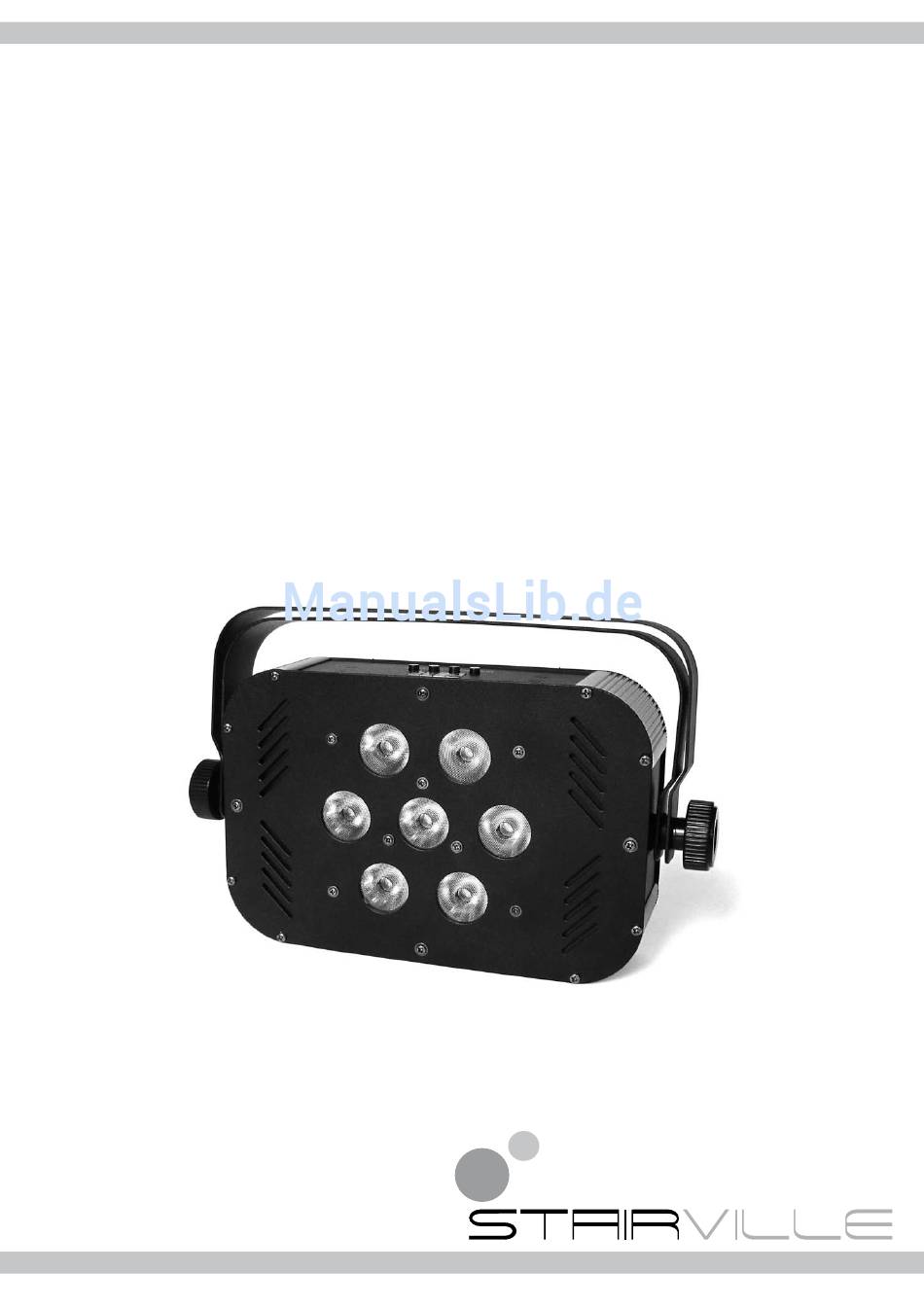

- Seite 1 edienungsanleitung led F 7×3 W lood anel dMX-g led-s esteuerter cheinWerFer...
-
Seite 2: Sicherheitshinweise
Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. • Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. • Verdecken Sie niemals die Lüftungsschlitze. Nichtbeachtung kann zu Bränden führen. LED Flood Panel 7×3 W... -
Seite 3: Installation
Verbindungen in der Betriebsart „Master/Slave“ Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Der DMX-Eingang des Master-Geräts bleibt frei. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave- Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. www.thomann.de... -
Seite 4: Komponenten Und Funktionen
Bügel zum Aufhängen oder Aufstellen Fangseilöse Power In 110-240 V DMX-Anschlüsse Eine dreipolige XLR-Einbaubuchse dient als DMX-Ausgang, ein dreipoliger XLR-Einbaustecker dient als DMX- Eingang. Die untenstehende Zeichnung und die Tabelle zeigen die Pinbelegung. Erde DMX-Daten (–) DMX-Daten (+) LED Flood Panel 7×3 W... -
Seite 5: Bedienung
Drücken Sie „Setup“. Jetzt können Sie mit den Tasten „Up“ und „Down“ die Änderungsgeschwindigkeit bestim- men. Wählen Sie einen Wert zwischen „SP.01“ (langsam) und „SP.99“ (schnell) oder „SP.FL“ (aufblitzend). Drücken Sie nochmals „Setup“. Jetzt können Sie mit den Tasten „Up“ und „Down“ die Flash-Geschwindigkeit bestimmen. Wählen Sie einen Wert zwischen „FS00“ und „FS99“. www.thomann.de... - Seite 6 Funktionen im -Kanal-DMX-Modus Kanal Wert Funktion 0…255 Hauptregler (master dimmer, 0 bis 100 %) 0…255 Intensität Rot (0 bis 100 %) 0…255 Intensität Grün (0 bis 100 %) 0…255 Intensität Blau (0 bis 100 %) LED Flood Panel 7×3 W...
-
Seite 7: Funktionen Im 8-Kanal-Dmx-Modus
Niedrig (0) bis hoch (255) Kanal 6: 0 0…255 Intensität Grün (0 bis 100 %) Kanal 6: 1…255 Ohne Funktion Kanal 6: 0 0…255 Intensität Blau (0 bis 100 %) Kanal 6: 1…255 Ohne Funktion 0…9 Ohne Funktion 10…255 Strobe-Geschwindigkeit (langsam bis schnell) www.thomann.de... - Seite 8 180…189 ID18 190…199 ID19 200…209 ID20 ID21 ID22 ID23 ID65 ID66 0…250 Schnelles Ansprechen der Fader für die Kanäle 1, 2, 3, 4 251…255 Verzögertes Ansprechen der Fader für die Kanäle 1, 2, 3, 4 LED Flood Panel 7×3 W...
- Seite 9 Menüübersicht Pr.xx Pr.01 ... Pr.10 AUTO SP.01 ... SP99, SP.FL FS00 ... FS99 Fd00 ... Fd99 Mode d.xxx d.001 ... d.512 3-ch, 4-ch, 8-ch Id.01 ... Id.66 SLAv SU.xx SU.00 ... SU.31 www.thomann.de...
-
Seite 10: Fehlerbehebung
Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Gerätereinigung Das Reinigen von inneren und äußeren optischen Linsen und/oder Spiegeln muss regelmäßig durchgeführt werden, um die Lichtleistung zu optimieren. -
Seite 11: Verpackungsmaterial Entsorgen
Wechselspannung 110 V … 240 V, 50/60 Hz Leistungsaufnahme 30 W Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Abmessungen (B × T × H) 300 mm × 6 mm × 200 mm Gewicht 2,6 kg www.thomann.de... - Seite 12 © 2011 • Musikhaus Thomann e. K. • Treppendorf 30 • 96138 Burgebrach • Germany • www.thomann.de...
