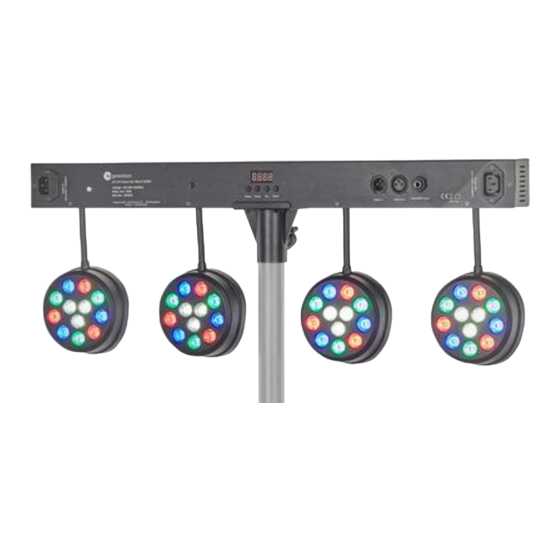

thomann fun generation LED Pot System Bar RGBW Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. thomann Anleitungen
  4. Lichtanlage
  5. fun generation LED Pot System Bar RGBW
  6. Bedienungsanleitung
thomann fun generation LED Pot System Bar RGBW Bedienungsanleitung

thomann fun generation LED Pot System Bar RGBW Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
LED Pot System Bar
RGBW
LED-lichtset
bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann fun generation LED Pot System Bar RGBW

Inhaltszusammenfassung für thomann fun generation LED Pot System Bar RGBW

  • Seite 1 LED Pot System Bar RGBW LED-lichtset bedienungsanleitung...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 13.11.2019, ID: 381853...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................17 Installation..............................18 Inbetriebnahme............................23 Anschlüsse und Bedienelemente....................26 Bedienung..............................32 7.1 Gerät starten............................32 7.2 Gerätefunktionen..........................32 7.3 Fußschalter............................32 7.4 Fernbedienung..........................
  • Seite 4 Inhaltsverzeichnis 7.6 Menüübersicht..........................43 7.7 Funktionen im 2-Kanal-DMX-Modus..................44 7.8 Funktionen im 4-Kanal-DMX-Modus..................47 7.9 Funktionen im 5-Kanal-DMX-Modus..................48 7.10 Funktionen im 8-Kanal-DMX-Modus..................48 7.11 Funktionen im 10-Kanal-DMX-Modus .................. 52 7.12 Funktionen im 18-Kanal-DMX-Modus .................. 53 Technische Daten............................ 56 Stecker- und Anschlussbelegungen....................59 Fehlerbehebung............................

  • Seite 5: Allgemeine Hinweise

    Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. LED Pot System Bar RGBW...

  • Seite 6: Weitere Informationen

    Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.

  • Seite 7: Darstellungsmittel

    Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert.

  • Seite 8: Bedeutung

    Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
  • Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. Warnung vor einer Gefahrenstelle. LED Pot System Bar RGBW...

  • Seite 10: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
  • Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
  • Seite 13 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab.
  • Seite 14 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...

  • Seite 15: Stromversorgung

    Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
  • Seite 16 Sicherheitshinweise HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. HINWEIS! Mögliche Schäden durch Einbau einer falschen Sicherung Der Einsatz von Sicherungen eines anderen Typs kann zu schweren Schäden am Gerät führen.

  • Seite 17: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Das LED-Lichtset eignet sich besonders für Beleuchtungsaufgaben in Clubs und Diskotheken, auf Rockbühnen sowie im Theater- und im Musicalbereich. Besondere Eigenschaften des Geräts: 4 LED-Pots mit 48 × 1 W RGBW LEDs (12 × pro Spot, jeweils 3 rot, 3 grün, 3 blau, 3 weiß) Ansteuerung über DMX (6 verschiedene Modi), Tasten und Display am Gerät oder per Fernbedienung (im Lieferumfang enthalten) 14 vorprogrammierte automatische Shows...

  • Seite 18: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 19 Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.
  • Seite 20 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. LED-lichtset...
  • Seite 21 Installation Vormontierte Spots Die vier Spots sind an der T-Bar vormontiert. 36-mm-Flansch zur Befestigung der T-Bar auf einem Stativ. Spot. LED Pot System Bar RGBW...

  • Seite 22: Batterie In Die Fernbedienung Einlegen

    Installation Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterie ein. Die Batterie liegt richtig, wenn der Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet.

  • Seite 23: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. LED Pot System Bar RGBW...
  • Seite 24 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
  • Seite 25 Inbetriebnahme DMX-Indikator Wenn in der Betriebsart „DMX“ der Punkt nach der ersten Stelle des Display blinkt, wird kein DMX-Signal empfangen. Möglicherweise ist der DMX-Controller nicht eingeschaltet oder die Verkabelung nicht korrekt. Wenn die Anzeige konstant leuchtet, empfängt das Gerät ein gül‐ tiges DMX-Signal.

  • Seite 26: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente LED-lichtset...
  • Seite 27 Anschlüsse und Bedienelemente 1 [Power In] Kaltgeräteeinbaustecker für den Netzanschluss mit Sicherungshalter. 2 Infrarot-Empfänger für die Signale von der Fernbedienung. Achten Sie darauf, dass der Infrarot-Empfänger nicht ver‐ deckt wird. 3 Display. 4 [Mode] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. 5 [Setup] Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert.
  • Seite 28 Anschlüsse und Bedienelemente 9 [DMX Out] DMX-Ausgang. 10 [Footswitch Input] 6,35-mm-Klinkenbuchse für den Anschluss der Fußschaltereinheit. 11 [Power Out] Kaltgeräteeinbaubuchse für das Spannungsversorgungskabel zum nächsten Gerät. LED-lichtset...
  • Seite 29 Anschlüsse und Bedienelemente Fernbedienung LED Pot System Bar RGBW...
  • Seite 30 Anschlüsse und Bedienelemente 12 [ON/OFF] Taste zum Ein- bzw. Ausschalten des Geräts. 13 [AUTO] Aktiviert die Betriebsart „Automatik“. 14 [PRG] Aktiviert die Betriebsart „Vorprogrammierte automatische Show“. 15 [SOUND] Aktiviert die Musiksteuerung. 16 [SPEED] Ermöglicht es, in der Betriebsart „Vorprogrammierte automatische Show“ die Ablaufgeschwindigkeit einzustellen. 17 [STROBE] Schaltet in der Betriebsart „Vorprogrammierte automatische Show“...
  • Seite 31 Anschlüsse und Bedienelemente 19 [Dimming] Helligkeitsregler. 20 [–] Verringert den angezeigten Wert um eins. 21 [0] … [9] Zifferntasten zum direkten Eingeben eines Zahlenwerts. 22 Tasten zum Auswählen einer Farbe. Benutzen Sie [W] für weißes Licht, [A] für bernsteinfarbenes Licht, [R], [G] oder [B] für die Grundfarben Rot, Grün und Blau, die farbigen Tasten zum direkten Auswählen einer Mischfarbe.

  • Seite 32: Bedienung

    Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. 7.2 Gerätefunktionen Alle Funktionen werden über die Tasten und das Display am Gerät, per Infrarot-Fernbedienung oder per Fußschalter (beides nicht im Lieferumfang enthalten) gesteuert. 7.3 Fußschalter Verschiedene Gerätefunktionen können auch mit Hilfe einer optionalen Fußschaltereinheit gesteuert werden.

  • Seite 33: Fernbedienung

    Bedienung Auto Run Drücken Sie den Schalter so oft, bis das Display „AUTO“ anzeigt, um die Betriebsart „Automatik“ zu aktivieren (14 Programme laufen automatisch nacheinander ab). Drücken Sie den Schalter im laufenden Programm, um in das folgende zu springen. Wenn Sie den Schalter im Programm 14 drücken, beginnt die Sequenz wieder bei Programm 1.

  • Seite 34: Musiksteuerung

    Bedienung Ein- und ausschalten Benutzen Sie [ON/OFF], um das Gerät ein- und auszuschalten. Betriebsart „Automatik“ Drücken Sie [AUTO]. Die Wiedergabe der Programme „Pr02“ bis „Pr14“ startet automatisch. Betriebsart „Vorprogrammierte Drücken Sie [PRG]. Wählen Sie mit [+] und [–] einen Wert zwischen „Pr.01“ und „Pr.14“ . automatische Show“...
  • Seite 35 Bedienung Dimmen Drücken Sie [Dimming], um die Helligkeit der einzelnen Grundfarben einzustellen. Drücken Sie [R] (Rot), [G] (Grün) oder [B] (Blau) und wählen Sie anschließend mit [+] und [–] einen Wert zwi‐ schen 0 und 255. Farbauswahl In jeder Betriebsart können Sie mit den farbigen Tasten eine Farbe direkt auswählen. Dabei gilt folgende Zuordnung: Taste Farbe...

  • Seite 36: Bedienung Am Gerät

    Bedienung Rücksetzen auf Standardeinstel‐ Um das Gerät auf die Standardeinstellungen zurückzusetzen, drücken Sie [Mode] so oft, bis das lungen Display „Set“ anzeigt. Drücken Sie [Setup]. 7.5 Bedienung am Gerät Drücken Sie [Mode], um das Hauptmenü zu aktivieren und einen Betriebsmodus auszuwählen. Benutzen Sie [Setup], um weitere Optionen auszuwählen.
  • Seite 37 Bedienung Betriebsart „Vorprogrammierte Eine vorprogrammierte automatische Show kann nur aktiviert werden, wenn das Gerät alleine automatische Show“ arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „Pr.xx“ anzeigt. Jetzt können Sie eine der vorpro‐ grammierten automatischen Shows auswählen.
  • Seite 38 Bedienung Betriebsart „Automatik“ Der automatische Betrieb kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „AUTO“ anzeigt. Die Wiedergabe der Programme „Pr02“...
  • Seite 39 Bedienung DMX-Modus Diese Einstellung ist nur relevant, wenn das Gerät mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „d.001“ anzeigt. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen. Wählen Sie mit [Up] und [Down] einen Wert zwischen 1 und 512 (Anzeige „d.001“ … „d.512“...
  • Seite 40 Bedienung Drücken Sie [Setup]. Mit [Up] und [Down] können Sie jetzt einen der folgenden DMX-Betriebs‐ modi auswählen: „4-ch“ (vier Kanäle) „5-ch“ (fünf Kanäle) „10ch“ (zehn Kanäle) „18ch“ (18 Kanäle) „2-ch“ (zwei Kanäle) „8-ch“ (acht Kanäle) Betriebsart „Slave“ Diese Einstellung ist nur relevant, wenn das Gerät als Slave in einer Master-Slave-Konfiguration dient und nicht mittels DMX gesteuert wird.
  • Seite 41 Bedienung Musiksteuerung Eine musikgesteuerte automatische Show kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „Soud“ anzeigt. Damit wird eine musikgesteuerte automatische Show aktiviert.
  • Seite 42 Bedienung Konstantes einfarbiges Muster Ein konstantes einfarbiges Muster kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „CoLr“ anzeigt. Drücken Sie [Setup]. Das Display zeigt die Einstellung für eine der Grundfarben (Anzeige „r.xxx“...

  • Seite 43: Menüübersicht

    Bedienung 7.6 Menüübersicht LED Pot System Bar RGBW...

  • Seite 44: Funktionen Im 2-Kanal-Dmx-Modus

    Bedienung 7.7 Funktionen im 2-Kanal-DMX-Modus Kanal Wert Funktion Betriebsart 1 … 17 Konstantes Muster, Farbe wird mit Kanal 2 festgelegt 18 … 35 Vorprogrammierte automatische Show Nr. 2 36 … 53 Vorprogrammierte automatische Show Nr. 3 54 … 71 Vorprogrammierte automatische Show Nr. 4 72 …...
  • Seite 45 Bedienung Kanal Wert Funktion 180 … 197 Vorprogrammierte automatische Show Nr. 11 198 … 215 Vorprogrammierte automatische Show Nr. 12 216 … 233 Vorprogrammierte automatische Show Nr. 13 234 … 251 Vorprogrammierte automatische Show Nr. 14 252… 255 Musikgesteuerte Show Funktion in Abhängigkeit der Einstellung von Kanal 1 Kanal 1 = 0 …...
  • Seite 46 Bedienung Kanal Wert Funktion 102 … 118 Magenta 119 … 135 Pastell rot 136 … 152 Cyan 153 … 169 Pastell grün 170 … 186 Pastell blau 187 … 203 RGB Weiß 204 … 220 Warmweiß 221 … 237 Pink 238 …...

  • Seite 47: Funktionen Im 4-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion Kanal 1 = 252 … 255: 0 … 255 Keine Funktion 7.8 Funktionen im 4-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) für alle LEDs 0…255 Intensität Grün (0 % bis 100 %) für alle LEDs 0…255 Intensität Blau (0 % bis 100 %) für alle LEDs 0…255...

  • Seite 48: Funktionen Im 5-Kanal-Dmx-Modus

    Bedienung 7.9 Funktionen im 5-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %) für alle LEDs 0…255 Intensität Grün (0 % bis 100 %) für alle LEDs 0…255 Intensität Blau (0 % bis 100 %) für alle LEDs 0…255 Intensität Weiß...
  • Seite 49 Bedienung Kanal Wert Funktion 0…255 Intensität Grün (0 % bis 100 %) für alle LEDs, wenn Kanal 6 = 0 0…255 Intensität Blau (0 % bis 100 %) für alle LEDs, wenn Kanal 6 = 0 0…255 Intensität Weiß (0 % bis 100 %) für alle LEDs, wenn Kanal 6 = 0 Betriebsart Farbmischung aus Grundfarben mit den Kanälen 2, 3, 4 und 5 1 …...
  • Seite 50 Bedienung Kanal Wert Funktion 144 … 161 Vorprogrammierte automatische Show Nr. 9 162 … 179 Vorprogrammierte automatische Show Nr. 10 180 … 197 Vorprogrammierte automatische Show Nr. 11 198 … 215 Vorprogrammierte automatische Show Nr. 12 216 … 233 Vorprogrammierte automatische Show Nr. 13 234 …...
  • Seite 51 Bedienung Kanal Wert Funktion 68 … 84 Orange 85 … 101 Kaltweiß 102 … 118 Hellrot 119 … 135 Hellgrün 136 … 152 Hellblau 153 … 169 Gelb 170 … 186 Warmweiß 187 … 203 204 … 220 Grün 221 … 237 Blau 238 …...

  • Seite 52: Funktionen Im 10-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion 0 … 255 Geschwindigkeit der automatischen Shows (langsam bis schnell) Kanal 6 = 252 … 255: 0 … 255 Keine Funktion 7.11 Funktionen im 10-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %) für alle LEDs der Spots 1 und 2 0…255 Intensität Grün (0 % bis 100 %) für alle LEDs der Spots 1 und 2...

  • Seite 53: Funktionen Im 18-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) für alle LEDs der Spots 3 und 4 0…255 Intensität Grün (0 % bis 100 %) für alle LEDs der Spots 3 und 4 0…255 Intensität Blau (0 % bis 100 %) für alle LEDs der Spots 3 und 4 0…255 Intensität Weiß...
  • Seite 54 Bedienung Kanal Wert Funktion 0…255 Intensität Blau (0 % bis 100 %) für alle LEDs von Spot 1 0…255 Intensität Weiß (0 % bis 100 %) für alle LEDs von Spot 1 0…255 Intensität Rot (0 % bis 100 %) für alle LEDs von Spot 2 0…255 Intensität Grün (0 % bis 100 %) für alle LEDs von Spot 2 0…255...
  • Seite 55 Bedienung Kanal Wert Funktion 0…255 Intensität Weiß (0 % bis 100 %) für alle LEDs von Spot 4 0…255 Blinkeffekt, Geschwindigkeit ansteigend für alle LEDs LED Pot System Bar RGBW...

  • Seite 56: Technische Daten

    Technische Daten Technische Daten Lichtquelle 48 × RGBW LED, 1 W (12 × pro Spot, jeweils 3 rot, 3 grün, 3 blau, 3 weiß) Eigenschaften der Lichtquelle Lichtleistung 5520 Lux @ 1 m/LED Pot Optische Eigenschaften Abstrahlwinkel 25° Strobe-Effekt 0 Hz… 20 Hz Ansteuerung Fernbedienung Anzahl der DMX-Kanäle...
  • Seite 57 Technische Daten Ausgangsanschlüsse Spannungsversorgung wei‐ Kaltgeräteeinbaubuchse C13 terer Geräte DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Leistungsaufnahme 58 W Versorgungsspannung 100 – 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Batterie Fernbedienung Art der Batterie Lithium-Knopfzelle, 3 V, CR 2025 Schutzart IP20...
  • Seite 58 Technische Daten Weitere Informationen Scheinwerfer inklusive Effektgeräte inklusive Nein LED-Bars inklusive Nein Stativ inklusive Nein Case/Tasche inklusive LED-lichtset...

  • Seite 59: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 60: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED-lichtset...
  • Seite 61 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung und die Sicherung. Licht Keine Reaktion auf den DMX-Con‐ 1. Wenn in der Betriebsart „DMX“ der Punkt nach der troller ersten Stelle des Display blinkt, wird kein DMX-Signal empfangen.
  • Seite 62 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED-lichtset...

  • Seite 63: Reinigung

    Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr.

  • Seite 64: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 65 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
  • Seite 66 Notizen LED-lichtset...
