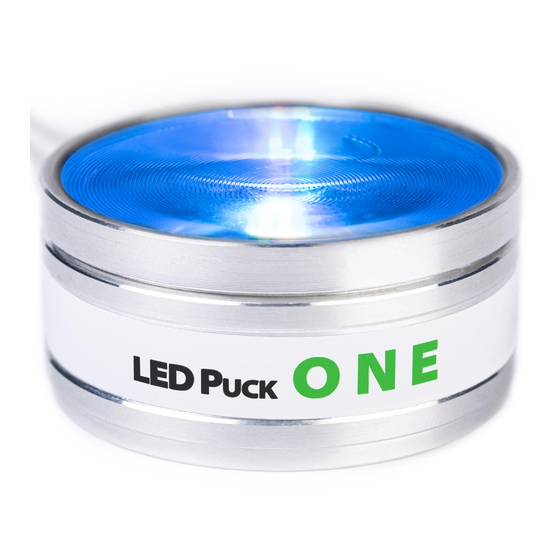

thomann Fungeneration LED Puck ONE Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für thomann Fungeneration LED Puck ONE
Inhaltszusammenfassung für thomann Fungeneration LED Puck ONE
- Seite 1 LED Puck ONE LED-effekt bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 21.11.2019, ID: 457180, 457181, 457182, 457183, 457258, 457259, 457260, 457261...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise..........................4 Leistungsmerkmale..........................11 Installation und Inbetriebnahme....................13 3.1 Gerät anschließen..........................13 3.2 Gerät bedienen - Fernbedienung....................15 3.3 Linse wechseln..........................18 3.4 Farben und Programme........................ 19 Technische Daten............................ 21 Fehlerbehebung............................23 Umweltschutz............................25 LED Puck ONE... -
Seite 4: Sicherheitshinweise
Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. - Seite 5 Sicherheitshinweise Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden.
- Seite 6 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 7 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. LED Puck ONE...
- Seite 8 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...
- Seite 9 Sicherheitshinweise HINWEIS! Externe Stromversorgung Das Gerät wird von einem externen Netzteil mit Strom versorgt. Bevor Sie das externe Netzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteck‐ dose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Die optischen Linsen des Geräts bündeln das Licht und können bei Sonnenein‐ strahlung einen Brennglas-Effekt hervorrufen. Setzen Sie unmontierte Linsen nie‐ mals direkter Sonneneinstrahlung aus. Benutzen Sie das Gerät nur in Bereichen, in denen eine 2,4-GHz-Funkübermittlung gestattet ist. LED-effekt...
-
Seite 11: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Das Leuchtensystem LED Puck ONE erzeugt beeindruckende Lichteffekte und ist ideal für den mobilen Einsatz. 2 auswechselbare Effektlinsen 20 interne Programme mit festen bzw. wechselnden Farben Musiksteuerung Steuerung über Fernbedienung (nicht in allen Sets inklusive) Befestigung stehend, per Magnet oder mit M6-Gewinde Spannungsversorgung über USB-Netzteil oder Powerbank (nicht in allen Sets inklusive) Die Produktserie LED Puck ONE umfasst folgende Komponenten und Sets mit unterschiedli‐... - Seite 12 Leistungsmerkmale Artnr. Bezeichnung 457259 Fun Generation LED Puck ONE Power Supply 457258 Fun Generation LED Puck ONE Remote 2,4 GHz 457180 Fun Generation LED Puck ONE Set of 1 457181 Fun Generation LED Puck ONE Set of 2 457182 Fun Generation LED Puck ONE Set of 4 457183 Fun Generation LED Puck ONE Single Unit 460372...
-
Seite 13: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme 3.1 Gerät anschließen Montagemöglichkeiten Sie können das Gerät auf drei verschiedene Arten montieren: Stand auf glatter Oberfläche Befestigung per Magnet M6-Innen-Schraubgewinde (Gewindetiefe 6 mm) LED-Leuchte anschließen Das Gerät wird über das USB-Netzteil oder über eine Powerbank mit Spannung versorgt. Ver‐ binden Sie maximal 2 Geräte pro USB-Buchse (max. - Seite 14 Installation und Inbetriebnahme Die Fernbedienung ist standardmäßig im Ruhemodus. Drücken Sie eine beliebige Taste an der Fernbedienung, um die Fernbedienung zu aktivieren. ð Die Fernbedienung aktiviert sich für 5 Minuten. Sie kann jetzt Funksignale emp‐ fangen und senden. Verbinden Sie die LED-Leuchte mit einer USB-Spannungsquelle. ð...
-
Seite 15: Gerät Bedienen - Fernbedienung
Installation und Inbetriebnahme 3.2 Gerät bedienen - Fernbedienung LED Puck ONE... -
Seite 16: Funktion
Installation und Inbetriebnahme Taste Funktion 1 1, 2, 3, 4 Anzeige der Gruppen 1…4. Die Taste der ausgewählten Gruppe leuchtet rot. 2 [GROUP] Sie können bis zu vier Gruppen von Geräten separat ansteuern. Drücken Sie [GROUP], um die anzusteuernde Gruppe auszu‐ wählen. - Seite 17 Installation und Inbetriebnahme Taste Funktion Drücken Sie , um eine vorprogrammierte statische Farbe oder einen Effekt auszuwählen. Halten Sie gedrückt, um Preset 20 anzusteuern. Preset 1…14: statische Farben Preset 15…20: vorprogrammierte Farbwechsel oder Abläufe 6 [SLOW] Drücken Sie [SLOW], um die Flash-Frequenz der jeweiligen sta‐ tischen Farbe (Preset 1…14) oder die Geschwindigkeit des jeweiligen Programms (Preset 15…20) zu verringern.
-
Seite 18: Linse Wechseln
Installation und Inbetriebnahme Taste Funktion Drücken Sie , um die Helligkeit in Schritten von 20 % zu ver‐ ringern. Drücken Sie , um die Helligkeit in Schritten von 20 % zu erhöhen. 10 [BLACKOUT] Drücken Sie [BLACKOUT], um die Leuchte dunkel zu schalten. Die Leuchten befinden sich während des Blackout weiterhin im eingeschalteten Zustand. -
Seite 19: Farben Und Programme
Installation und Inbetriebnahme Drehen Sie den Aluminiumring auf der Oberseite des Gerätes gegen den Uhrzeigersinn. Entfernen Sie die vorhandene Linse und setzen Sie eine andere Linse ein. Achten Sie bei der Effect Lens darauf, dass die glatte Seite der Linse zum Gerät zeigt und die geriffelte Seite außen ist. - Seite 20 Installation und Inbetriebnahme Nummer Programm Nummer Programm Gelb Pastellblau Hellgrün Blau, Rot Zyan Magenta, Weiß Cyanblau Weiß, Blau Blau Pastellrot, Pastellgrün, Pastellblau Blau-Magenta Gelb, Magenta, Blau Magenta Regenbogenfarben LED-effekt...
-
Seite 21: Technische Daten
Technische Daten Technische Daten Lichtquelle 1 × RGBW-LED, 12 W Eigenschaften der Licht‐ Farbtemperatur Weiß: 8000 K quelle Optische Eigenschaften Abstrahlwinkel Effect Lens: 50° Frost Filter: 160° Ansteuerung Fernbedienung Eingangsanschlüsse Spannungsversorgung USB-Buchse zum Anschluss eines Netzteils oder einer Powerbank Spannungsversorgung Steckernetzteil (5 V / 400 mA , Plus am Innenleiter) Schutzart... - Seite 22 Technische Daten Abmessungen (B × H × T) 55 mm × 26 mm × 55 mm Gewicht 96 g Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend LED-effekt...
-
Seite 23: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Symptom Abhilfe Das Gerät lässt sich nicht mit der Fernbedienung Leuchte und Fernbedienung sind nicht gekoppelt. Koppeln Sie das Gerät mit steuern. - Seite 24 2 Leuchten pro USB-Ausgang angeschlossen, führt dies zum Defekt des USB-Netzteiles. Die Leuchte blinkt. Halten Sie [SLOW] gedrückt, um den Flash-Effekt anzuhalten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED-effekt...
-
Seite 25: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 26 Notizen LED-effekt...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
